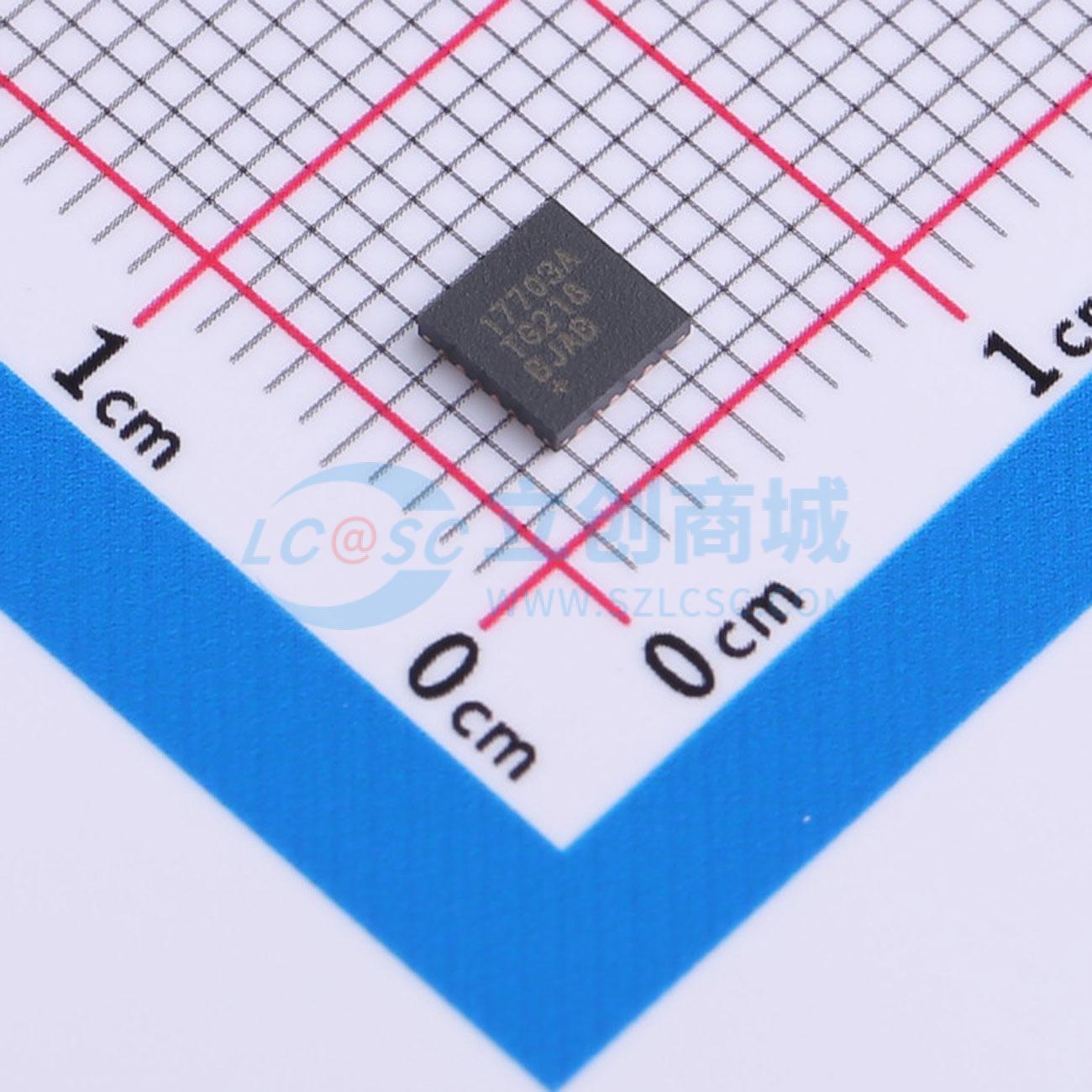

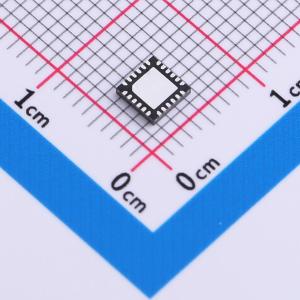

MAX17703ATG+

喜马拉雅系列电压调节器IC、电源模块和充电器可实现更凉爽、更小巧、更简单的电源解决方案。MAX17703是一款高效、高压、同步降压型喜马拉雅锂离子电池充电控制器，设计用于在4.5V至60V的输入电压范围内工作。MAX17703可在-40°C至+125°C的宽温度范围内工作，并为锂离子电池提供了一种完整的充电解决方案，具有±4%的精确恒流。输出电压可在1.25V至(VDCIN - 2.1V)范围内编程，调节精度为±1%。 该器件使用外部nMOSFET提供输入电源侧短路保护，防止电池放电。 该器件以恒流(CC)和恒压(CV)状态对电池充电，并在渐减计时器计时结束后进入补充充电状态。当电池电压降至再充电电压阈值以下时，器件会自动恢复充电。深度放电检测比较器可实现对深度放电电池的检测和预调节。 MAX17703采用带有裸露焊盘的24引脚4mm x 4mm TQFN封装。

• 针对锂离子电池（包括锂聚合物、磷酸铁锂和钛酸锂）进行优化的特性集
• ±4%充电电流调节精度，±6%充电电流监测精度(ISMON)
• ±1%电压调节精度
• 可编程恒流(CC)模式充电电流(ILIM)
• 通过渐减电流阈值和渐减计时器在检测到电池充满时终止充电
• 4.5V至60V宽输入电压范围
• 1.25V至12节串联锂离子电池的可调输出电压范围
• 125kHz至2.2MHz可调频率，支持外部时钟同步(RT/SYNC)
• 在恶劣环境条件下可靠运行
• 输入短路保护(GATEN)
• 安全计时器功能(TMR)
• 深度放电电池检测和预调节(DDTH)
• 电池温度感应，在温度范围内充电(TEMP)
• 逐周期过流限制
• 可编程EN/UVLO阈值
• 使用开漏输出(FLG1和FLG2)进行状态输出监测
• 过温保护
• 符合CISPR 32 (EN55032) B类传导和辐射发射标准
• -40°C至+125°C宽环境工作温度范围 / -40°C至+150°C结温范围

• 工业电池充电和储能
• 电动工具和手持终端
• 照明、监控摄像头和控制面板的备用电池
• 便携式工业和医疗设备
• 建筑和家庭自动化备用电源
