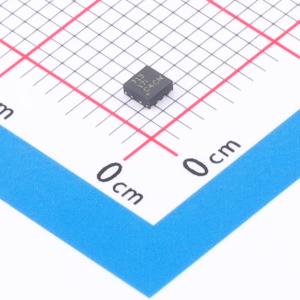

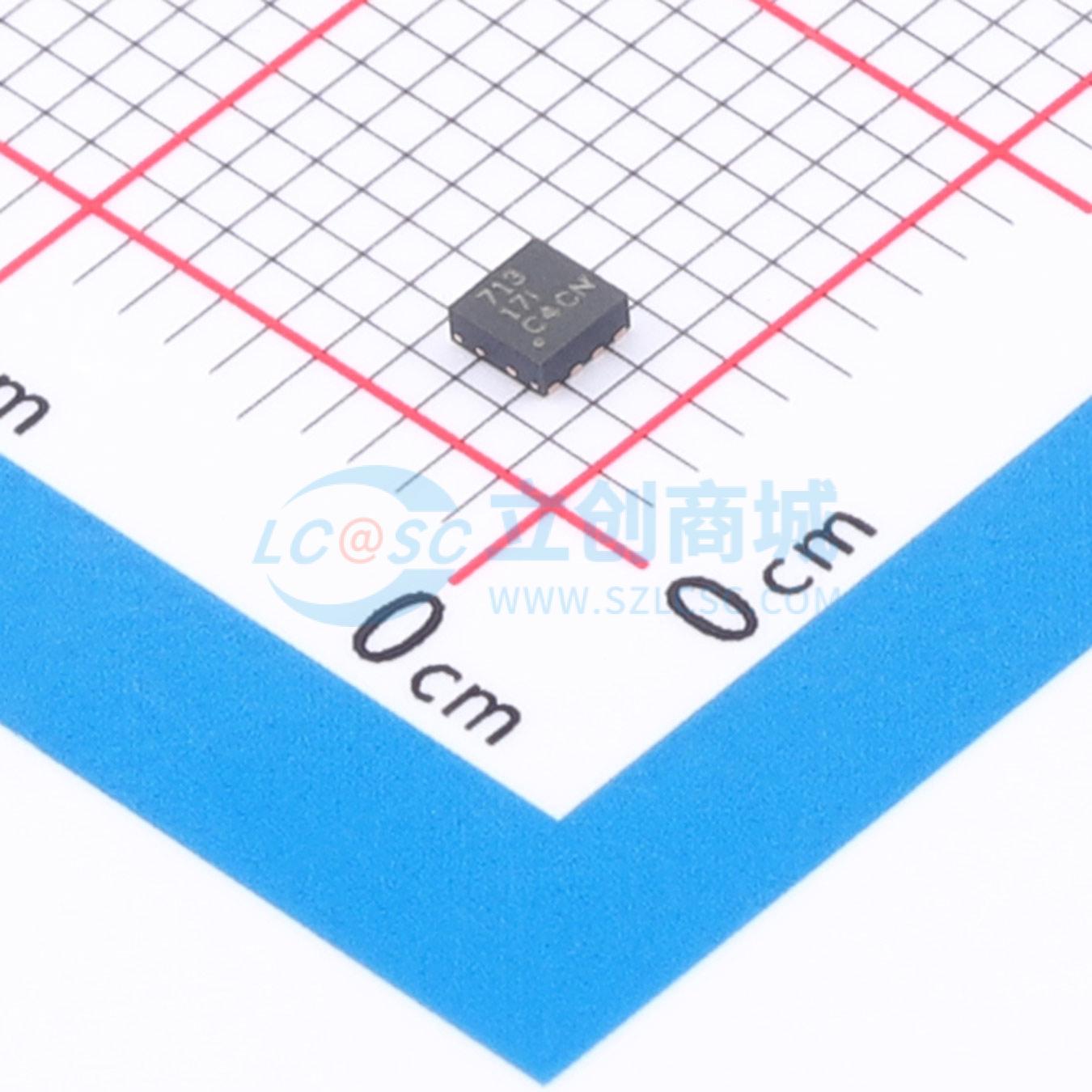

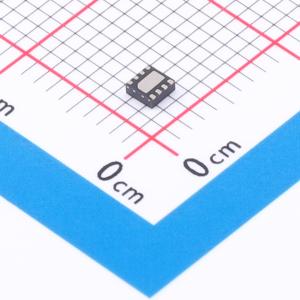

BQ294713DSGR

具有外部延迟电容器且适用于2节至4节串联锂离子电池的过压保护器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ2947 锂离子保护，可实现精确的逐节电池电压监视
品牌名称: TI(德州仪器)
商品型号: BQ294713DSGR
商品编号: C3681989
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)

商品参数

商品概述

BQ2947 系列是用于锂离子电池组系统的过压监视器和保护器。独立监控每节电池是否具有过压状态。在 BQ2947 器件中，当检测到任意电池上存在过压状态时，即会启动外部延迟计时器。在延迟计时器超时时，输出被触发进入其工作状态（根据配置的不同为高电平或低电平）。外部延迟计时器的特性还包括检测 CD 引脚上开路或者短路延迟电容器（这也将在过压条件下以类似方式触发输出驱动器）的功能。为了实现更快速的产品线测试，BQ2947 器件提供具有较短延迟时间的客户测试模式。

商品特性

2、3 和 4 节串联电池过压保护
外部电容器编程的延迟计时器
出厂编程的 OVP 阈值（阈值范围为 3.85V 至 4.6V）
输出选项：高电平有效或开漏低电平有效
高精度过压保护：±10mV
低功耗 ICC≈1μA (VCELL(ALL) < VPROTECT)
每节电池输入具有小于 100nA 的低泄漏电流
小型封装尺寸
8 引脚 WSON (2.00mm×2.00mm)

应用领域

笔记本电脑 UPS 备用电池

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3V~20V
	电池类型	锂电池
	电池节数	2~4

	属性	参数值
	工作温度	-40℃~+110℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	1uA
