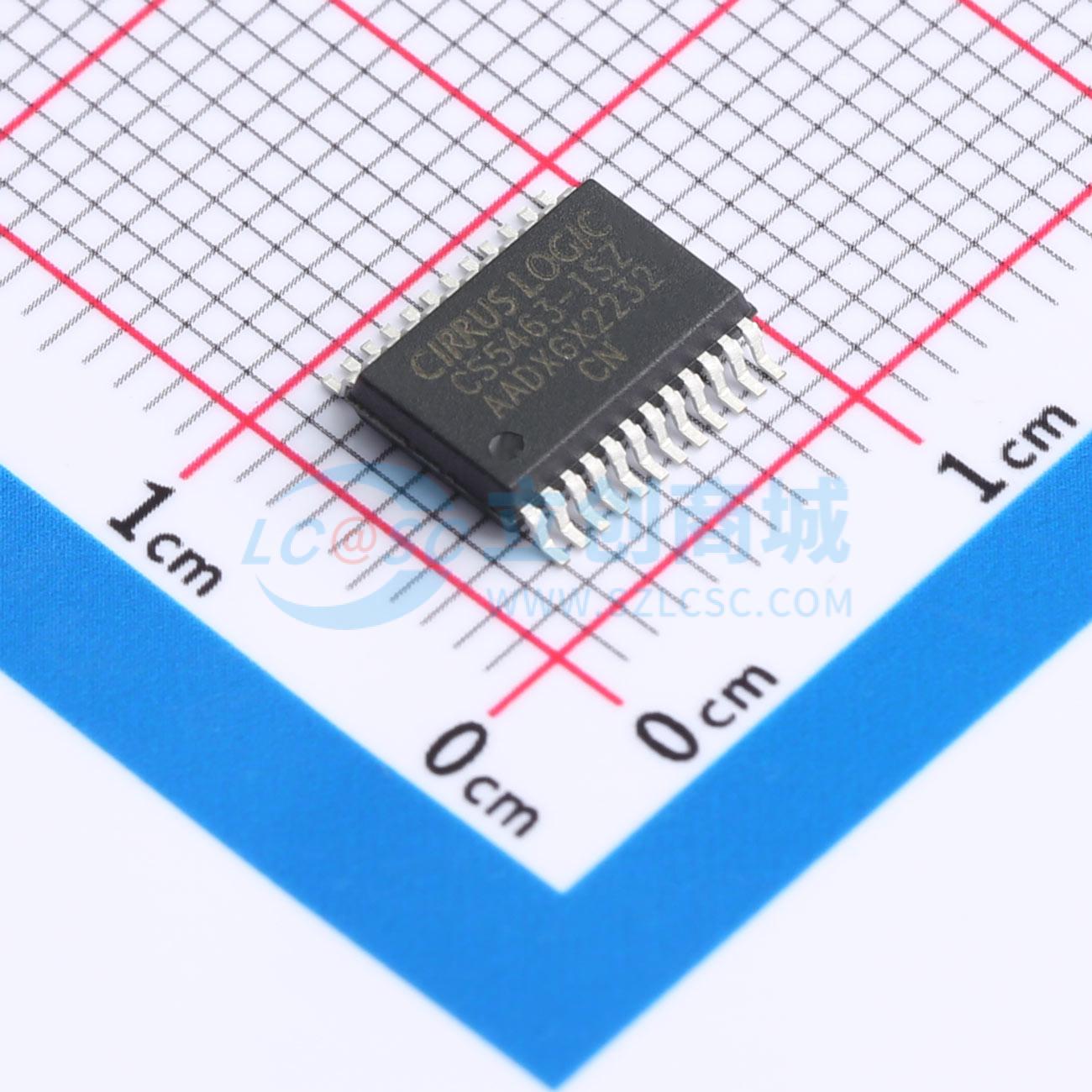

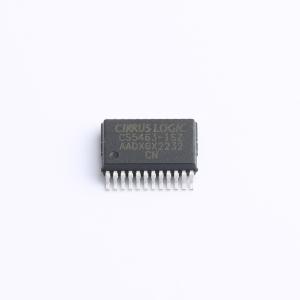

CS5463-ISZ

单相双向功率/能量IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款集成式功率测量设备，在单芯片上集成了两个  模数转换器、功率计算引擎、能量频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、2 线或 3 线功率计量应用中的 VRMS、IRMS、瞬时功率、视在功率、有功功率和无功功率。该设备针对与分流电阻器或电流互感器连接进行电流测量，以及与电阻分压器或电压互感器连接进行电压测量进行了优化。它具有一个双向串行接口，用于与处理器通信，以及一个可编程的能量脉冲输出功能。其他特性包括便于系统级校准的片上功能、温度传感器、电压骤降检测和相位补偿。
品牌名称: Cirrus Logic(凌云)
商品型号: CS5463-ISZ
商品编号: C3681681
商品封装: SSOP-24
包装方式: 管装
商品毛重: 0.526241克(g)

商品参数

商品概述

一款集成式功率测量设备，在单芯片上集成了两个  模数转换器、功率计算引擎、能量频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、2 线或 3 线功率计量应用中的 VRMS、IRMS、瞬时功率、视在功率、有功功率和无功功率。该设备针对与分流电阻器或电流互感器连接进行电流测量，以及与电阻分压器或电压互感器连接进行电压测量进行了优化。它具有一个双向串行接口，用于与处理器通信，以及一个可编程的能量脉冲输出功能。其他特性包括便于系统级校准的片上功能、温度传感器、电压骤降检测和相位补偿。

商品特性

能量数据线性度：在 1000:1 动态范围内，读数的 ±0.1%
片上功能：
- 瞬时电压、电流和功率
- IRMS 和 VRMS、视在功率、无功功率和有功（实际）功率
- 有功基波和谐波功率
- 无功基波、功率因数和线频率
- 能量脉冲转换
- 系统校准和相位补偿
- 温度传感器
符合 IEC、ANSI、JIS 精度规格
低功耗
电流输入针对检测电阻进行优化
单电源供电的接地参考信号
片上 2.5 V 参考电压（典型值 25 ppm/℃）
电源监控器
简单的三线数字串行接口
从串行 E2PROM 自动启动模式
电源配置：VA+ = +5V；AGND = 0V；VD+ = +3.3V 至 +5V

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电能计量芯片
	表计类型	单相电量芯片
	通道数	2
	精度	0.1%
	工作电压	4.75V~5.25V
	动态范围	1000:1

	属性	参数值
	接口类型	SPI
	工作电流	2.9mA
	工作温度	-40℃~+85℃
	基准电压值	2.5V
	基准电压源温漂	25ppm/℃
	时钟频率(fc)	4.096MHz
