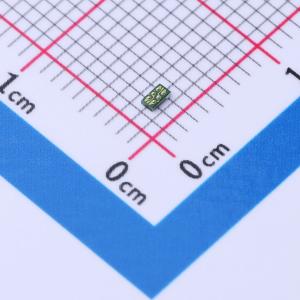

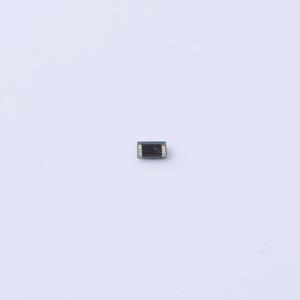

VD6283TX45/1
混合滤波多光谱传感器，带灯光闪烁引擎
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 混合滤波器多光谱传感器，采用光频闪引擎（环境光传感器）
- 品牌名称
- ST(意法半导体)
- 商品型号
- VD6283TX45/1
- 商品编号
- C3678712
- 商品封装
- BGA-6
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 环境光传感器 | |
| 感测类型 | 颜色识别,光强 | |
| 感光能力 | 30klx | |
| 检测颜色 | 红色,绿色,蓝色,红外,可见光,透明 | |
| 接口类型 | I2C | |
| 分辨率 | 24bit | |
| 工作电压 | 1.65V~1.95V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 工作温度 | -30℃~+85℃ | |
| 长度 | 1.83mm | |
| 宽度 | 1mm | |
| 高度 | 0.55mm | |
| 功能特性 | 低功耗/睡眠模式；可调增益控制 |
商品概述
VD6283（尺寸1.83×1.0×0.55mm）是一款具有高级光闪烁提取功能的新型颜色传感器。每个颜色通道配备独立ADC和读出模块，光测量快速准确。该传感器采用混合颜色滤波器，响应精确，可计算相关色温（CCT）和照度（Lux）信息，适用于显示亮度管理或场景光校正。采用专利架构和高性能光电二极管设计，能提取光闪烁频率，避免视频“条纹效应”或检查对人眼是否安全。能提取100Hz到2kHz的不同光闪烁波形（包括LED方波信号），可同时运行闪烁操作和ALS操作。
商品特性
- 微型光学模块：尺寸1.83×1.0×0.55mm，光学BGA封装（6球，可回流焊），顶部可带盖板玻璃工作。
- ALS操作：6个独立通道，采用高级混合滤波器，高光子计数响应；并行感测红、绿、蓝、红外、清晰、可见光通道；绿色通道工作条件为7mLux到30kLux。
- 光闪烁提取：创新读出架构提取AC光闪烁信号；检测频率范围100Hz到2kHz，支持正弦或方波。
- 接口与电源：I2C接口最高1Mbit/s（快速模式+）；1.8V电源；低功耗；工作温度范围-30℃到85℃。
- 多模式操作：ALS和闪烁感测可独立激活/停止；可连续流传输ALS颜色数据（I2C）和原始闪烁数据（GPIO2）；支持设置测量间隔（0到5.1秒，步长20ms）；支持“连续门控”模式，需微控制器握手后进行下一次测量。
- 校准数据：内置OTP存储校准数据，每个通道生产时进行光校准，用户可获取原始数据和校准数据。
应用领域
- 真色调颜色传感IC，用于屏幕亮度调节和白平衡辅助。
- 照度（Lux）和相关色温（CCT）测量。
- 光频率提取，用于闪烁校正辅助。
