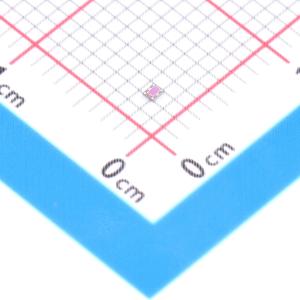

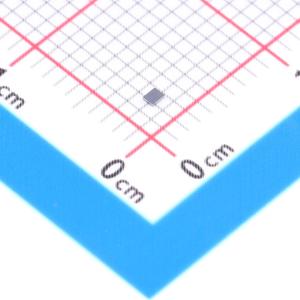

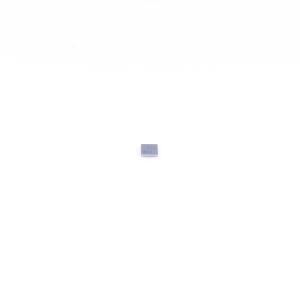

温馨提醒：图片仅供参考，商品以实物为准

OPT4001YMNR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPT4001 高速高精度数字环境光传感器 (ALS)
品牌名称: TI(德州仪器)
商品型号: OPT4001YMNR
商品编号: C3678587
商品封装: PicoStar-4(0.8x1.1)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

OPT4001 是一款用于测量可见光强度的光/数传感器（单芯片照度计）。该传感器的光谱响应与人眼的明视响应高度匹配。该器件上专门设计的滤波器可去除常见光源中的近红外成分，以便测量准确的光强度。OPT4001 的输出是半对数的，具有 9 个二进制对数满标度光范围，每个范围内具有高度线性响应，使得 PicoStar™ 型号的测量能力为 312.5μlux 至 83klux，而 SOT - 5X3 型号的测量能力为 437.5μlux 至 117klux。此功能允许光传感器具有 28 位有效动态范围。通过内置自动满标度范围选择逻辑，用户无需根据照度级别选择适当的增益设置。 OPT4001 上设计的光学滤波器提供了强大的红外抑制功能，尽管传感器放置在深色玻璃下（这是最终产品工业设计出于美学考虑的常见要求），但这一功能也有助于保持高精度。 OPT4001 设计用于需要照度级别检测以增强用户体验的系统，该器件通常使用不起眼的人眼匹配和近红外抑制功能来取代低精度光电二极管、光敏电阻器和其他环境光传感器。 OPT4001 器件可通过 12 个步骤配置为以 600μs 到 800ms 的光转换时间运行，从而能够根据应用需要提供系统灵活性。转换时间包括光采集时间和 ADC 转换时间。测量分辨率由光强度和采集时间两者决定，PicoStar™ 型号可有效地测量低至 312.5μlux 的光强度变化，SOT - 5X3 型号可有效测量低至 437.5μlux 的光强度变化。数字操作可灵活用于系统集成。测量可以是连续的，也可以通过寄存器写入或硬件引脚一次性触发（仅适用于 SOT - 5X3 型号）。此器件提供了阈值检测逻辑，这允许处理器进入休眠状态，同时传感器会搜索适当的唤醒事件以通过中断引脚进行报告（只在 SOT - 5X3 型号上）。数字输出，表示通过兼容 I²C 和 SMBus 的双线制串行接口报告照度级别。输出寄存器上的内部 FIFO 可用于以较慢的速度从传感器读取测量值，同时仍保留器件捕获的所有数据。OPT4001 还支持 I2C 突发模式，以更小的 I²C 开销帮助主机从 FIFO 读取数据。 OPT4001 兼具低功耗和低电源电压功能，可延长电池供电系统的电池寿命。

商品特性

通过高速 I²C 接口以两种封装型号实现高精度、高速光/数转换
精密光学滤波，可与人眼紧密匹配，具有出色的近红外 (IR) 阻隔能力
半对数输出，具有 9 个二进制对数满标度照度范围，在每个范围内具有高度线性响应
内置自动满标度照度范围选择逻辑，可根据输入光条件切换测量范围，范围之间具有良好的增益匹配
28 位有效动态范围：
- 对于 PicoStar™ 封装型号，此范围为 312.5μlux 至 83klux
- 对于 SOT - 5X3 封装型号，此范围为 437.5μlux 至 117klux
12 个可配置转换时间为 600μs 到 800ms，非常适用于各种高速和高精度应用
用于硬件同步触发和中断的外部引脚中断（仅在 SOT - 5X3 封装型号上）
带 I²C 突发读出的输出寄存器的内部 FIFO
低工作电流：30μA，具有超低待机功耗
工作温度范围： - 40℃ 至 +85℃
宽电源范围：1.6V 至 3.6V
可耐受 5.5V 电压的 I/O 引脚
可选择的 I²C 地址
小巧的外形：
- PicoStar™ 封装：0.84mm x 1.05mm x 0.226mm
- SOT - 5X3：2.1mm x 1.9mm x 0.6mm

应用领域

显示屏背光控制，适用于：
- 智能手表、可穿戴电子产品和健身手环
- 平板电脑和笔记本电脑
- 多功能打印机
- 家庭自动化接口
- 温度调节装置和家庭自动化电器
用于检测照度级别（白天或夜晚）的照明控制系统
销售点终端
室外交通和街道照明
IP 网络摄像机
光源闪烁速率检测

	属性	参数值
	商品目录	环境光传感器
	感测类型	光强
	感光能力	83.886klx
	接口类型	I2C
	分辨率	20bit
	工作电压	1.6V~3.6V

	属性	参数值
	静态电流(Iq)	2uA
	工作温度	-40℃~+85℃
	长度	0.84mm
	宽度	1.05mm
	高度	0.226mm
