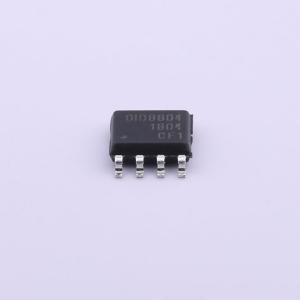

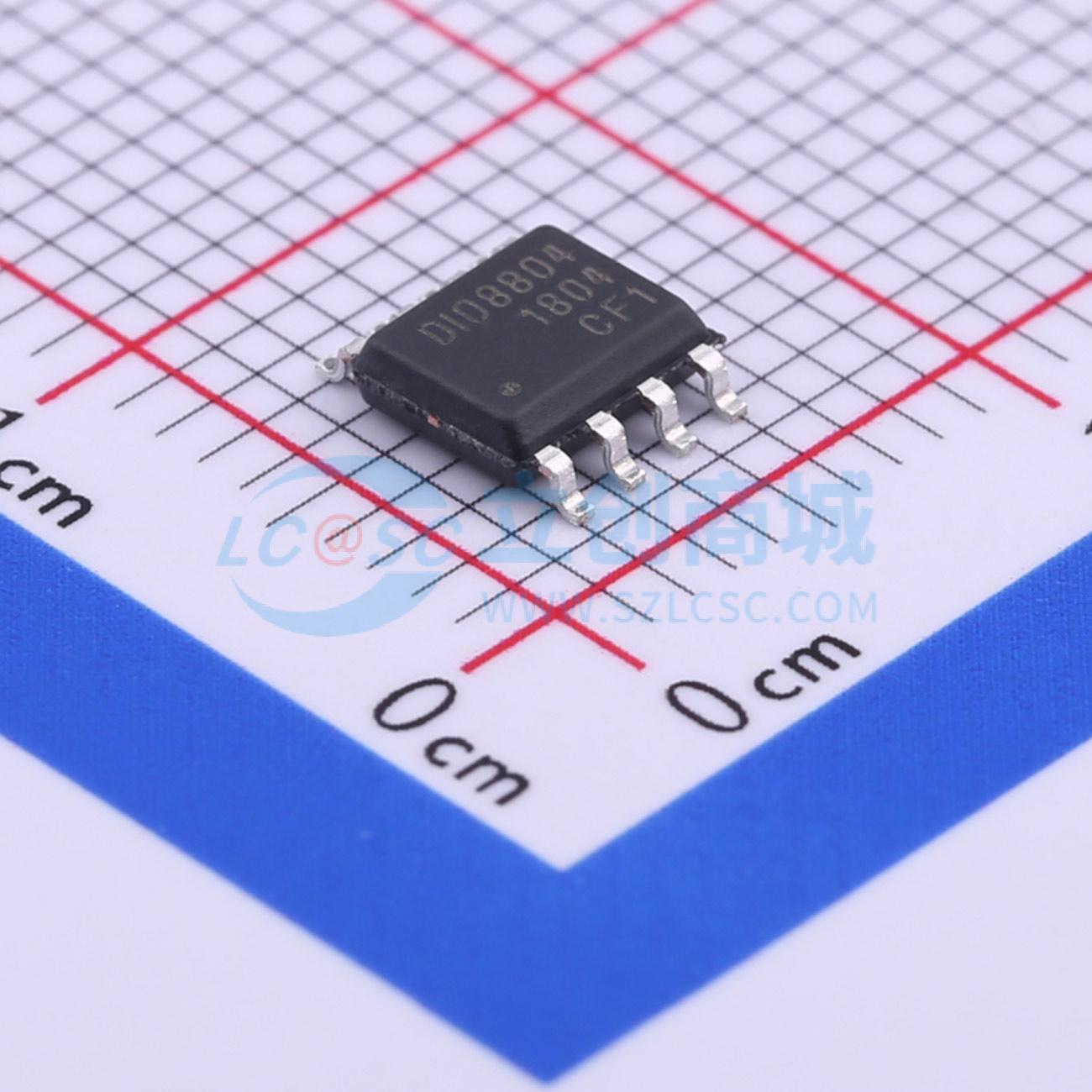

DIO8804CS8
降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由集成单级降压与功率因数校正（PFC）调节器和60V功率MOSFET组成，专为高性能非隔离式转换器设计，所需外部组件最少，适用于LED照明应用。驱动降压转换器以准谐振模式工作，以实现更高效率，并使降压转换器保持恒定导通时间运行，以实现高功率因数。采用特殊设计，可实现可靠保护，满足安全要求。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO8804CS8
- 商品编号
- C428284
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 9.5V~15.4V | |
| 开关频率 | 115kHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 功率因数矫正(PFC) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
DIO8804 由集成的单级降压和PFC调节器以及600V功率MOSFET组成，专门设计用于高性能非隔离转换器，针对LED照明应用，所需外部元件极少。
DIO8804 在准谐振模式下驱动降压转换器以实现更高效率，并使降压转换器保持恒定导通时间工作以实现高功率因数。
该芯片采用特殊设计以满足安全要求，实现可靠的保护。
商品特性
- 内置600V功率MOSFET
- 通过谷值导通MOSFET实现低开关损耗
- 0.3V的电流检测参考电压导致较低的检测电阻，从而降低导通损耗
- 低启动电流：典型值15μA
- 可靠的短路LED和开路LED保护
- 功率因数>0.9
- 小巧的封装：SOIC-8
应用领域
- 管灯 PAR灯
- 吊灯 灯泡
