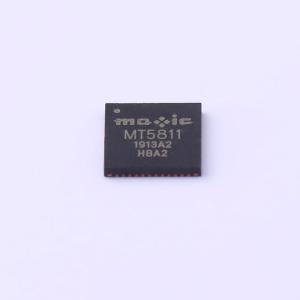

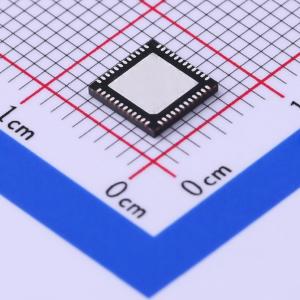

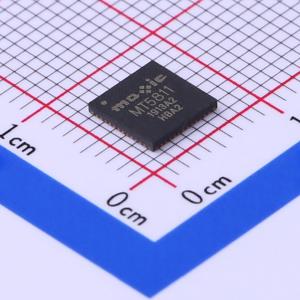

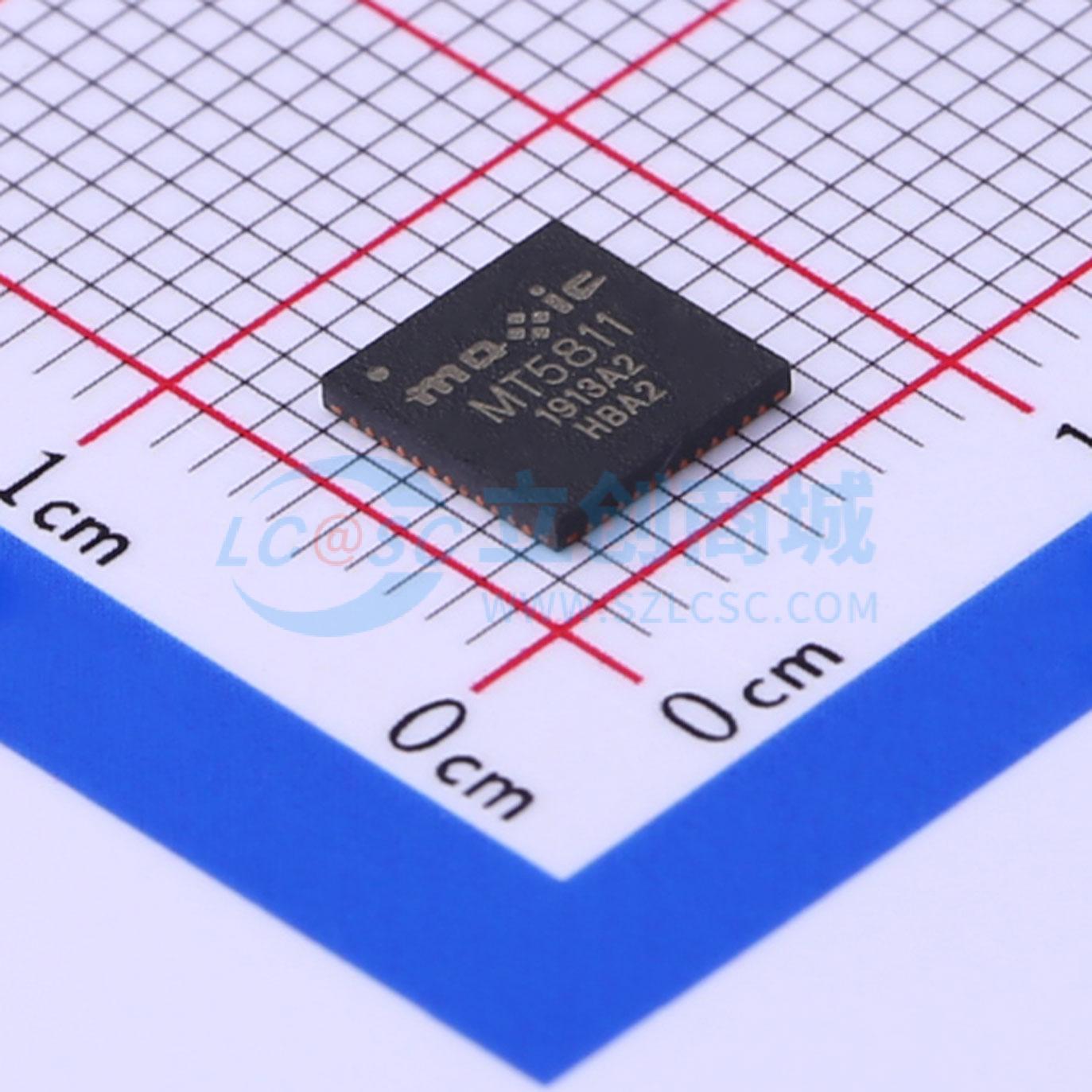

MT5811
停产 MT5811
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT5811
- 商品编号
- C428254
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
参数完善中
商品概述
MT5811是一款高度集成的高性能片上系统（SoC），适用于基于磁感应的无线电源发射解决方案。它完全符合最新的无线充电联盟（WPC）Qi v1.2.4规范，同时支持基线功率配置文件（BPP）和扩展功率配置文件（EPP）。集成的大尺寸e-FLASH可灵活支持客户功能。 MT5811集成了高压降压转换器、两个LDO、三对N-MOSFET驱动器、四通道ASK解调模拟前端（AFE）和16通道ASK解调DSP。嵌入式精确低端电流感应、通用10位ADC和DAC可实现高性能异物检测（FOD）和Q因子检测。 它支持过压、过流、欠压保护和过温保护（OVP、OCP、UVP、OTP），以确保安全运行。 MT5811集成了分离的高频和低频振荡器，适用于低功耗和低成本应用。内部高频PLL支持外部晶体，旨在生成高精度时钟和PWM信号。高度灵活的I/O配置可通过优化的独立MOSFET驱动器（MT5603）实现多线圈应用。MT5811能够提供灵活的死区时间控制和相移生成，以改善电磁干扰（EMI）性能。 MT5811支持多协议电源适配器接口检测和控制，支持QC 2.0/3.0、SCP、FCP等协议。 MT5811集成了带有16KB eFlash内存的ARM Cortex M0处理器和各种串行接口（I2C、UART、GPIO等），提供强大的处理能力和代码空间。参考应用提供标准固件。在库（单独发布）的支持下，客户可以轻松开发定制功能。
商品特性
- 宽输入电压范围：3.5V至12V
- 功率传输小于15W
- 符合最新的WPC Qi v1.2.4规范，支持专有协议
- 嵌入式32位ARM M0处理器，配备16KB eFlash和4KB SRAM
- 支持QC2.0/QC3.0、FCP/SCP
- 集成三对N-MOSFET驱动器（仅支持单线圈应用）
- 集成高压降压转换器，可降低高压输入情况下发射器的功耗
- 集成3.3V LDO，用于内部和I/O电源
- 集成1.5V LDO，用于核心电源
- 精确的低端电流感应功能，用于FOD和电流模式解调
- 四通道解调AFE，用于电压和电流模式解调
- 16通道专用DSP，用于稳健的ASK解调
- 专用FSK调制硬件，具有可编程调制深度
- 两个高性能PWM生成模块，每个模块有6通道PWM输出，均具有可编程死区时间控制
- 集成32KHz振荡器，用于超低功耗睡眠模式
- 集成看门狗，用于睡眠功耗监测和唤醒
- 集成60MHz可编程振荡器，用于系统和PWM生成
- 支持8~24MHz晶体
- 集成440~660MHz可编程PLL，用于高性能PWM生成
- 内置10位ADC，用于电压、电流和温度测量
- 内置带输出缓冲器的10位DAC
- 低工作电流，深度睡眠模式下待机电流极低
- 支持SWD调试模式
- 支持I2C、UART和SPI接口，带有大量GPIO
- 双VDD_IO引脚，实现灵活的I/O电平
- 过压/过流/过温保护
- 输入欠压检测和锁定功能
- 采用6mm x 6mm QFN48封装
应用领域
- 符合WPC标准的智能手机和可穿戴设备无线电源发射器
- 其他无线电源应用
