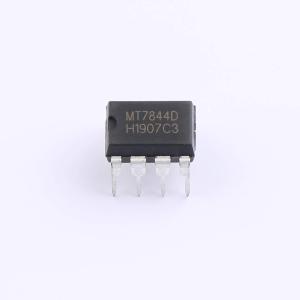

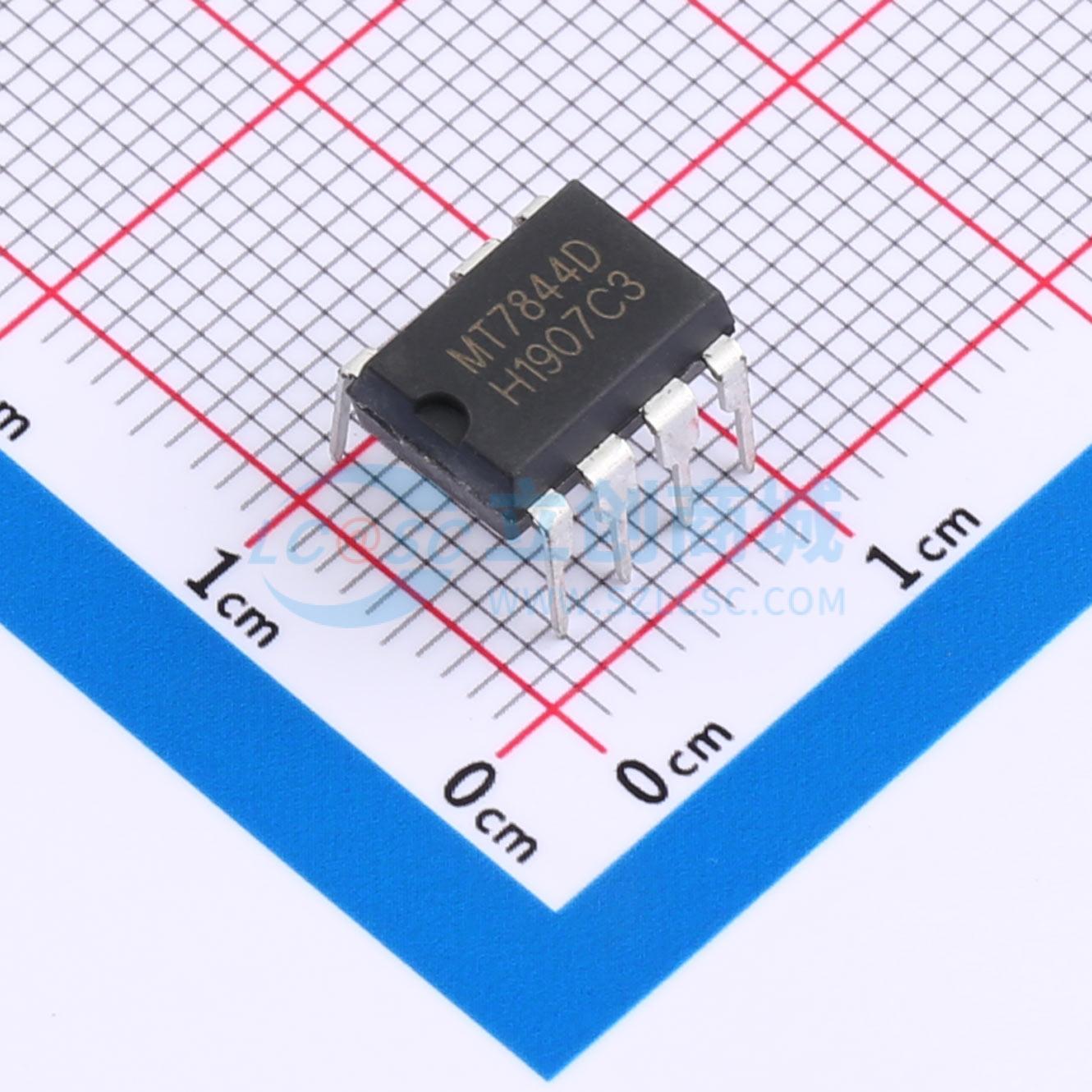

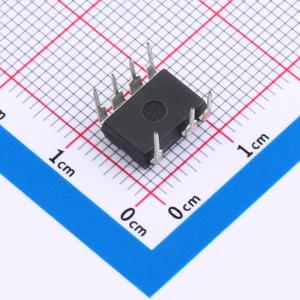

MT7844D
停产 非隔离高功率因数降压型LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT7844D 是一款高功率因数、非隔离LED 驱动芯片。 它通过采用浮地、高端检测，降压式开关电源的架构实现了全周期检测。通过内部集成的高压供电电路，MT7844D 节省了启动电阻和供电二极管，从而节省了成本。
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT7844D
- 商品编号
- C428247
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 7.2V~12V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
MT7844D 是一款高功率因数、非隔离LED 驱动芯片。 它通过采用浮地、高端检测，降压式开关电源的架构实现了全周期检测。通过内部集成的高压供电电路，MT7844D 节省了启动电阻和供电二极管，从而节省了成本。 MT7844D 工作在准谐振模式，同时使效率和抗电磁干扰的性能都得到提升。MT7844D 内部集成了多重的保护功能，比如过压保护、过流保护、过温补偿等等，提高了可靠性，并且所有保护均具体自恢复功能。内置550V 高压MOSFET，精简了外围电路。
商品特性
- 单级功率因数调制（功率因数 > 0.9）
- 高压供电，无需启动及供电电路
- 高精度的LED输出电流 (±3%)
- 优异的线性调整度和负载调整度 (±2%)
- 准谐振工作模式
- 多重保护机制
- DIP7封装
应用领域
- E14/E27/PAR30/PAR38/GU10 灯具
- T8/T10 LED灯管
- 其他LED驱动应用
