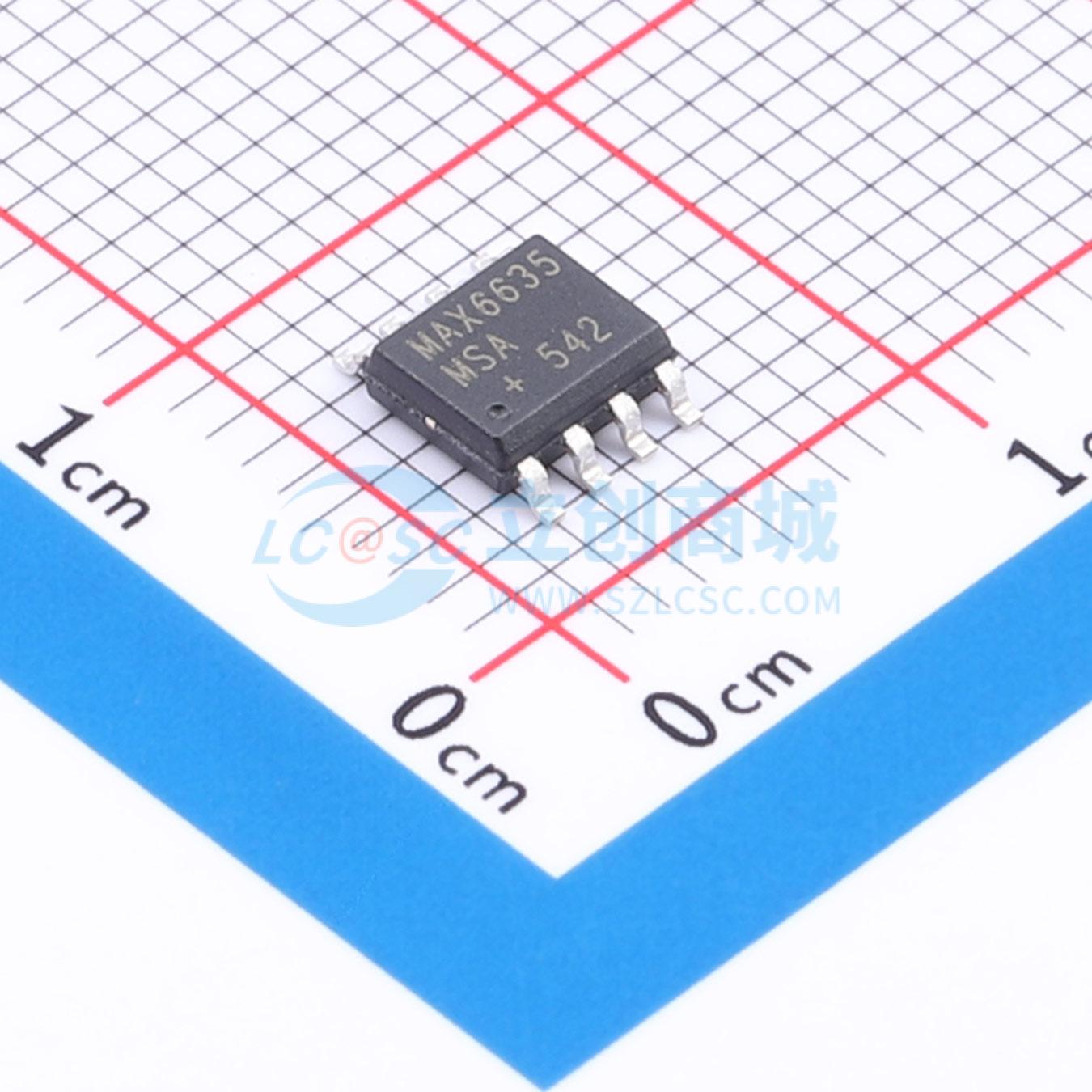

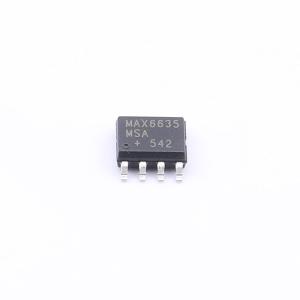

MAX6635MSA+T

12位 + 符号位温度传感器，带有SMBus/I²C兼容串行接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 12位 + 符号位温度传感器，带有SMBus/I2C兼容串行接口
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6635MSA+T
商品编号: C3663614
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.213克(g)

商品参数

商品概述

MAX6633/MAX6634/MAX6635将温度传感器、可编程过温报警器和兼容SMBus/I²C的串行接口集成在单个封装中。它们通过内部模数转换器(ADC)将芯片温度转换为数字值。转换结果以12位加符号值保存在温度寄存器中，分辨率为0.0625℃，可随时通过串行接口读取。器件可读取最高+150℃的温度。

MAX6633/MAX6634/MAX6635具备关断模式，仅保留上电复位(POR)和串行接口，关闭其余电路以节省功耗。器件可配置为独立地址，允许多个器件共用同一总线。

MAX6633有4个地址引脚，单总线最多可连接16个器件；MAX6634有3个地址引脚，单总线最多可连接8个器件；MAX6635有2个地址引脚，单总线最多可连接4个器件。

MAX6633/MAX6634/MAX6635可通过串行接口传输温度数据。MAX6634集成了双模式ALERT输出(开漏)，可作为LM75的升级替代产品。MAX6635包含ALERT输出和OVERT输出(均为开漏)，大多数应用中可作为LM76的升级替代产品。MAX6634/MAX6635具备用户可编程温度阈值功能。三款器件均采用8引脚SO封装。

商品特性

供电范围+3V 至 +5.5V
精度:±1℃ 最大值(0℃ 至 +50℃)；±1.5℃ 最大值(-20℃ 至 +85℃)；±2.5℃ 最大值(-40℃ 至 +125℃)；±2.5℃ 典型值(+150℃)
用户可编程温度阈值(MAX6634/MAX6635)
用户可配置报警输出(MAX6634/MAX6635)
支持响应兼容SMBus/I²C的报警响应地址(MAX6634/MAX6635)
用于系统关断的OVERT输出(MAX6635)
单总线可挂载多个器件:MAX6633最多16个，MAX6634最多8个，MAX6635最多4个

应用领域

电池温度报警
PC温度控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-
	精度	±1℃
	工作电压	3V~5.5V
	待机电流	-

	属性	参数值
	接口类型	I2C；SMBus
	温度转换时间	500ms
	温度分辨率	12bit
	工作温度	-
	功能特性	温度阈值监测；硬件比较器/独立温控输出；低功耗待机
