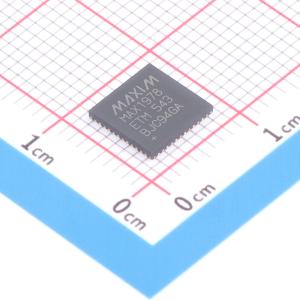

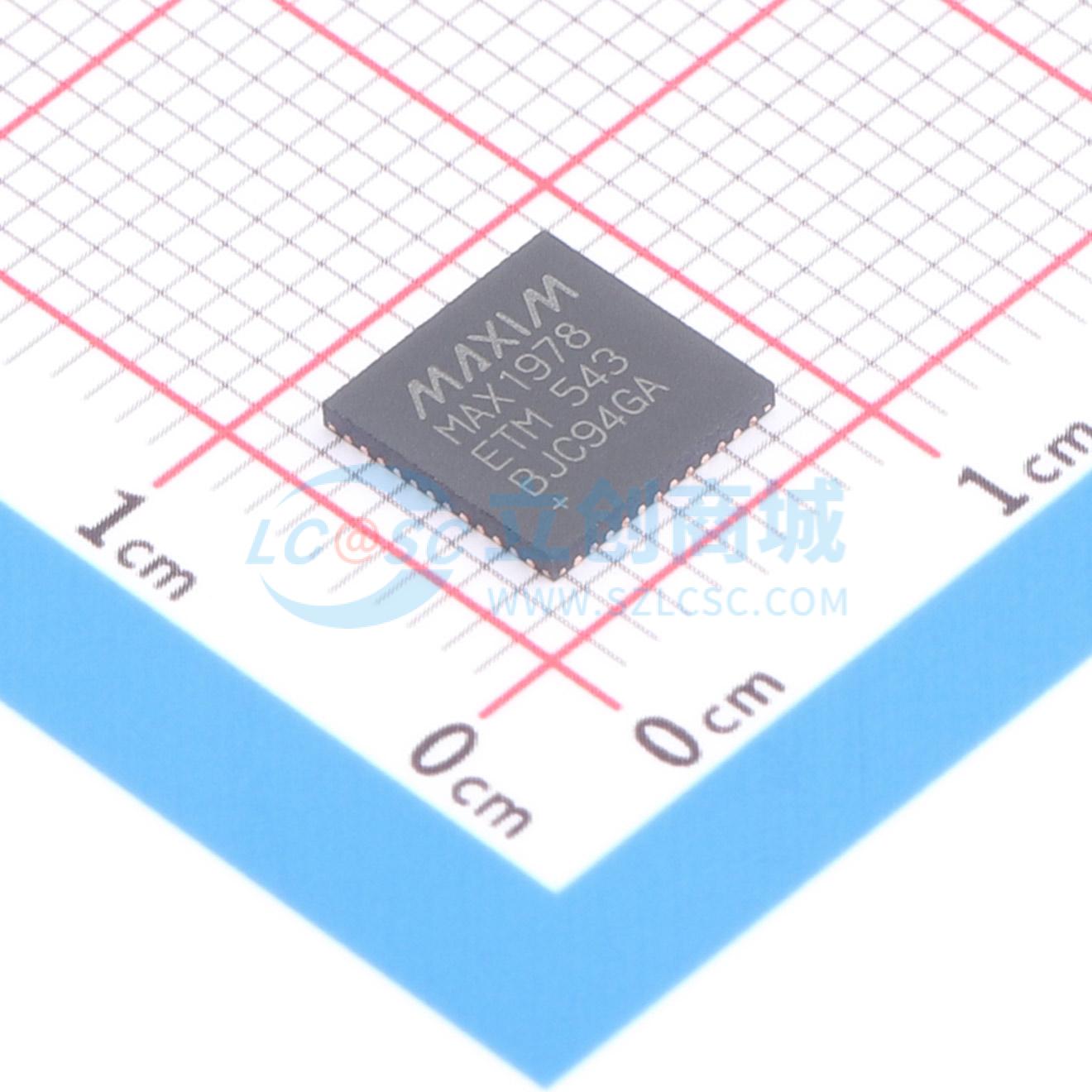

MAX1978ETM

珀尔帖模块集成温度控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是完整的单芯片温度控制器，用于珀尔帖热电冷却器 (TEC) 模块。片上功率 FET 和热控制环路电路可在保持高效率的同时最大限度地减少外部组件。可选 500kHz/1MHz 开关频率和独特的纹波消除方案可优化组件尺寸和效率，同时降低噪声。内部 MOSFET 的开关速度经过优化，可降低噪声和 EMI。超低漂移斩波放大器可保持 ±0.001℃ 温度稳定性。直接控制输出电流而非电压，以消除电流浪涌
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1978ETM
商品编号: C3663428

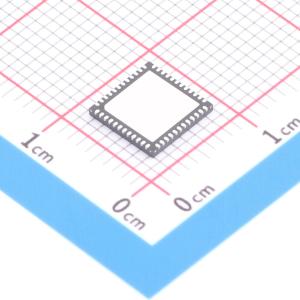

商品封装: TQFN-48(7x7)
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

MAX1978/MAX1979是用于帕尔贴热电冷却（TEC）模块的完整单芯片温度控制器。片上功率FET和热控环路电路在保持高效率的同时减少了外部元件数量。可选500kHz/1MHz开关频率，以及独特的纹波消除方案在降低噪声的同时优化了元件尺寸和效率。内部MOSFET的开关速度经过优化以降低噪声和EMI。超低漂移斩波放大器可实现±0.001°C的温度稳定性。直接控制输出电流而非电压，消除了电流浪涌。独立的加热和冷却电流及电压限制为TEC提供保护。

MAX1978采用单电源供电，通过将TEC偏置在两个同步降压调节器输出之间提供双极性±3A输出。真正双极性工作可在低负载电流下控制温度，不存在“死区”或其他非线性问题。当设定点非常接近自然工作点（仅需要少量加热或冷却）时，控制系统不会出现振荡。模拟控制信号可精确设定TEC电流。MAX1979提供最高6A的单极性输出。

片上提供斩波稳定仪表放大器和高精度积分放大器，可用于构建比例积分（PI）或比例积分微分（PID）控制器。仪表放大器可对接外部NTC或PTC热敏电阻、热电偶或半导体温度传感器。提供模拟输出以监控TEC温度和电流。此外，独立的超温和欠温输出可在TEC温度超出范围时发出指示。片上电压基准可为热敏电阻电桥提供偏置。

MAX1978/MAX1979采用薄型48引脚低剖面QFN-EP封装，工作温度范围为-40°C至+85°C。带暴露金属焊盘的热增强型QFN-EP封装可最小化工作结温。可提供评估套件以加快设计进程。

商品特性

完整单芯片控制器
片上功率MOSFET，无需外部FET
电路占用面积 < 0.93in²
电路高度 < 3mm
温度稳定性可达0.001°C
集成高精度积分器和斩波稳定运算放大器
精确、独立的加热和冷却电流限制
通过直接控制TEC电流消除浪涌
可调差分TEC电压限制
低纹波、低噪声设计
TEC电流监控
温度监控
超温和欠温报警
双极性±3A输出电流 (MAX1978)
单极性+6A输出电流 (MAX1979)

应用领域

光纤激光模块
WDM、DWDM激光二极管温度控制
光纤网络设备
EDFA光放大器
电信光纤接口
ATE

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	可调限流；工作状态指示
	接口	-
	输入电压	3V~5.5V

	属性	参数值
	输出电压	-
	输出电流	3A
	工作温度	-40℃~+85℃
