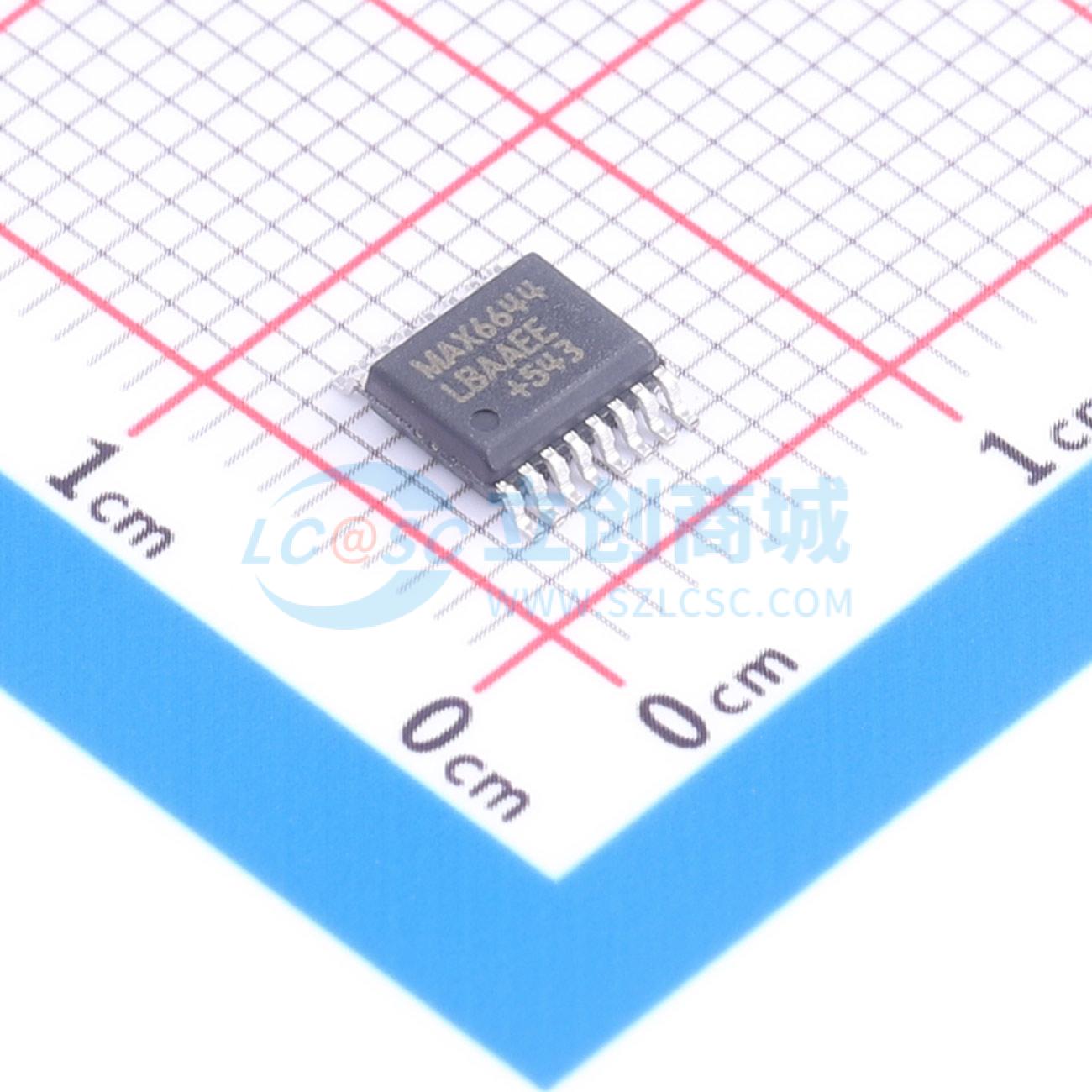

MAX6644LBAAEE+

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 自动PWM风扇速度控制器，带有过温报警输出、自动PWM风扇速度控制器，具有过热报警输出，无需软件开销
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6644LBAAEE+
商品编号: C3663285
商品封装: QSOP-16
包装方式: 管装
商品毛重: 0.74克(g)

商品参数

商品概述

MAX6643/MAX6644/MAX6645可监测温度并自动调节风扇转速，确保散热效果，同时最大程度降低风扇产生的噪音。每个器件可测量两个温度点。

MAX6643/MAX6644/MAX6645可生成PWM波形来驱动外部功率晶体管，进而调节风扇电源。器件通过监测温度，调整PWM输出波形的占空比，根据系统散热需求控制风扇转速。其中MAX6643可监测自身芯片温度和可选外部晶体管温度，MAX6644和MAX6645均可监测一个或两个外部二极管连接晶体管的温度。

MAX6643和MAX6644提供9个可选触发温度，间隔为5℃。MAX6645为工厂编程，不支持引脚选择。

所有版本都包含过温输出(OT)，OT可用于报警或系统关机。MAX6643还具备FULLSPD输入，可强制PWM占空比达到100%。MAX6643/MAX6644/MAX6645还具备FANFAIL输出，可指示风扇故障。

MAX6643和MAX6644采用小型16引脚QSOP封装，MAX6645采用10引脚μMAX®封装。所有版本的工作电源电压范围为3.0V至5.5V，典型供电电流为500μA。

商品特性

简单自动的风扇转速控制
内置和外部温度检测
可通过锁止转子输出、转速表输出或风扇电源电流检测实现风扇故障检测
多级1.6%输出占空比阶梯，降低转速变化的可闻噪音
引脚可选或工厂可选低温风扇阈值
引脚可选或工厂可选高温风扇阈值
启动加速时间确保风扇正常启动
风扇启动延迟最小化上电时的电源负载
32Hz PWM输出
受控占空比变化率确保良好声学性能
2℃温度测量精度
FULLSPD输入可将PWM设置为100%占空比
引脚可选OT输出阈值
提供16-Pin QSOP和10-Pin μMAX封装

应用领域

网络设备
存储设备
服务器
台式电脑
工作站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±2℃
	工作电压	3V~5.5V
	待机电流	-

	属性	参数值
	接口类型	-
	温度转换时间	125ms
	温度分辨率	-
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测
