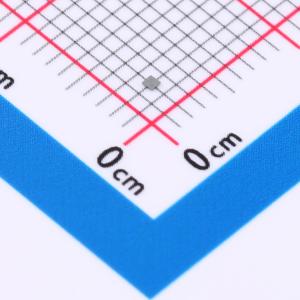

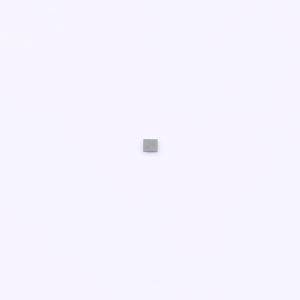

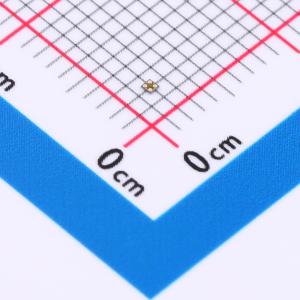

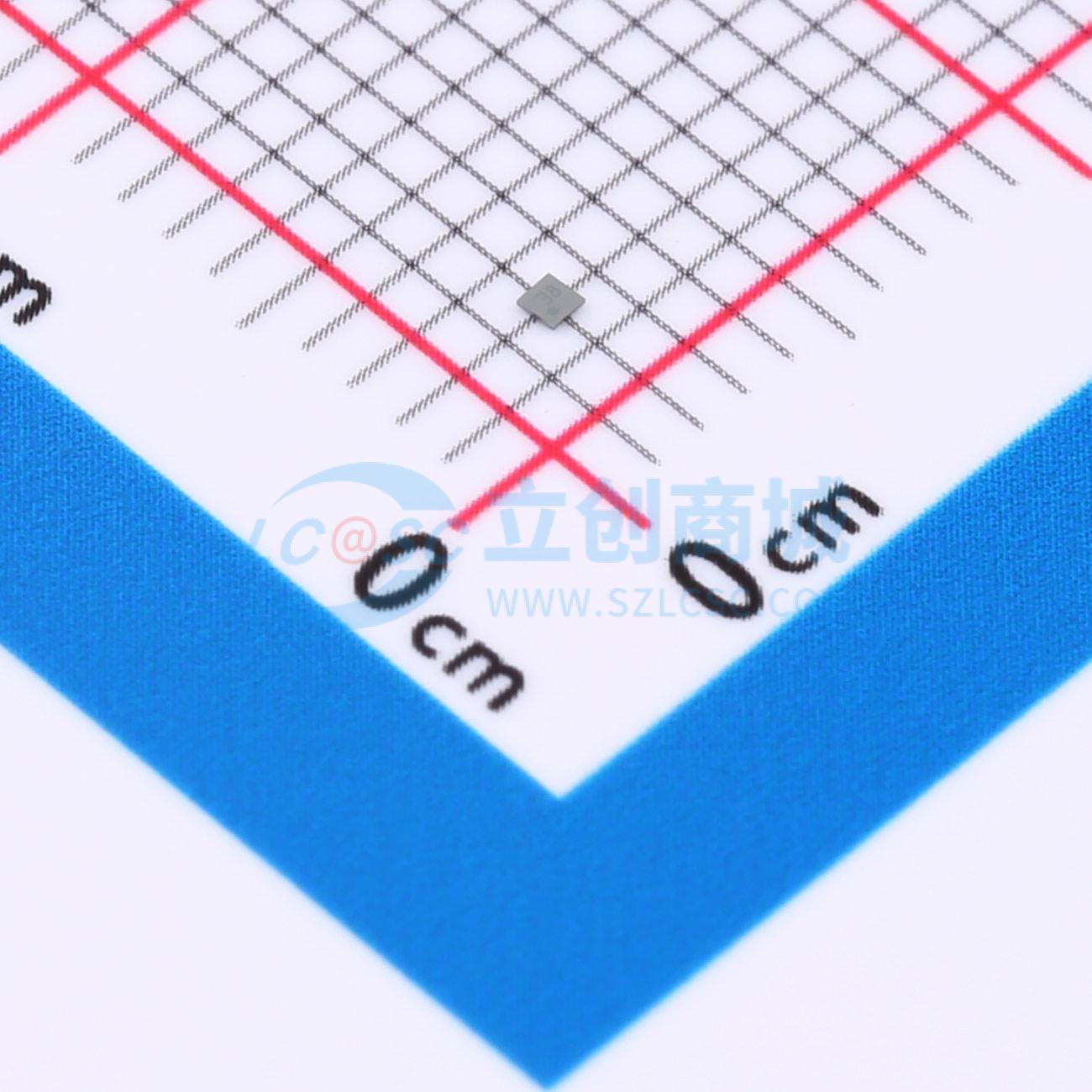

TMP114NAIYMTR
具有I2C接口的超薄、高精度数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMP114 精度为 0.2°C、0.15mm 厚且工作电压为 1.2V 的温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP114NAIYMTR
- 商品编号
- C3663074
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.017308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 1.08V~1.98V | |
| 待机电流 | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 6.4ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；片内数字滤波/平均处理；低功耗待机 |
商品概述
TMP114 是一款高精度、与 I²C 兼容的数字温度传感器，采用超薄 (0.15mm) 4 引脚封装。TMP114 封装具有小巧的尺寸和低矮的高度，可优化体积受限的系统，并使传感器能够以新颖的方式放置在其他表面贴装元件下，从而实现快速准确的温度测量。TMP114 的精度为 ±0.2℃，并具有一个片上 16 位模数转换器 (ADC)，可提供 0.0078℃ 的温度分辨率。所有 TMP114 产品均在 NIST 可追溯的生产装置上经过测试。为了尽可能提高电池寿命，TMP114 设计为可在 1.08 V 至 1.98 V 的电源电压范围内运行，平均电源电流低，不到 0.7 μA。
商品特性
- 高精度
- TMP114在20℃ 至 50℃ 范围内温度精度最大为±0.2℃
- TMP114在-10℃ 至 80℃ 范围内温度精度最大为±0.3℃
- TMP114在-40℃ 至 125℃ 范围内温度精度最大为±0.5℃
- TMP114N在-40℃ 至 125℃ 范围内温度精度最大为±1℃
- 工作温度范围:-40℃至125℃
- 16位分辨率，温度分辨率为0.0078℃
- 低功耗
- 平均电源电流:0.7μA
- 关断电流:0.16μA
- 电源电压范围:1.08V至1.98V
- 响应时间:300ms
- 不依赖电源电压的1.2V兼容逻辑输入
- 与I²C 和SMBus兼容的接口
- 50ns 尖峰滤波器可在I3C混合总线上共存
- 可选的循环冗余校验 (CRC)
- 可调平均值
- 可调的转换时间和周期
- 连续或单次触发转换模式
- 具有迟滞的温度警报状态
- NIST可追溯性
- 高度为0.15mm 的超薄型 4 焊球 PicoStar (DSBGA) 封装
应用领域
- 手机
- 固态硬盘(SSD)
- 可穿戴健身和活动监测仪
- 便携式电子产品
- 机顶盒(STB)
- 笔记本电脑
- IP 摄像机
- 数码相机
