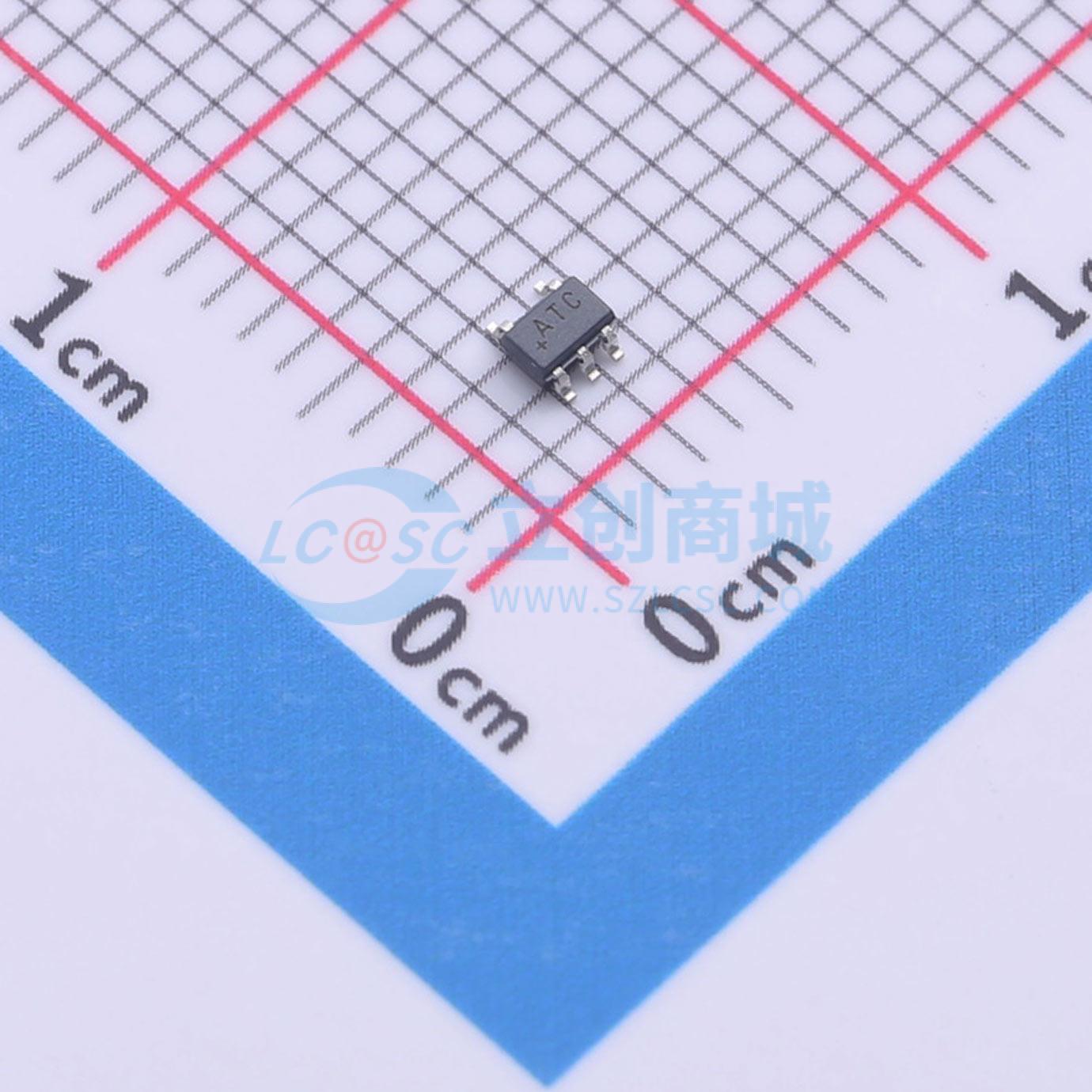

温馨提醒：图片仅供参考，商品以实物为准

MAX9940AXK+T

低电压设备信号线过压保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 信号线过压保护器，用于低压设备,保护采用高灵敏度通信协议的低压设备
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9940AXK+T
商品编号: C3662823
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.0315克(g)

商品参数

商品概述

MAX9940是一款用于低压设备的信号线过压保护器，可保护电路免受高压故障和静电放电冲击。该器件可保护数字通信线路，如1-Wire和I2C协议线路，在这些线路中，由于大串联电阻和电容会影响VIL/VIH电平及通信时序，因此不能用它们来提供保护。MAX9940包含一个将INT与EXT相连的串联开关。当EXT端出现高压故障时，MAX9940会迅速关闭串联开关，使低压设备与故障状态隔离。除了提供直流故障隔离外，MAX9940还能为EXT端提供高达±4KV的IEC 61000 - 4接触式静电放电保护。MAX9940非常适合那些需要通过连接器端口与外界通信的低压设备电路，这些端口可能使设备暴露于危险的高压直流故障和静电放电冲击中。

商品特性

MAX9940为低压数字通信端口的信号线过压保护器，可防止高压故障和静电放电冲击。
采用+2.2V至+5.5V单电源供电，静态电源电流仅为13μA。
EXT端口可承受高达28V的电压。
故障状态下响应时间为60ns，动作迅速。
工作温度范围为-40°C至+125°C，适用于汽车应用。
EXT端28V保护
EXT端扩展静电放电保护，符合±4kV IEC 61000 - 4接触式标准
电源电压范围为+2.2V至+5.5V
静态电源电流13μA
故障响应时间60ns
小型5引脚SC70封装
温度范围-40°C至+125°C

应用领域

笔记本电脑
便携式设备
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	工作电压	5.5V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	43.5Ω
	工作温度	-40℃~+125℃
	长度	2mm
	宽度	1.25mm
	高度	0.95mm
