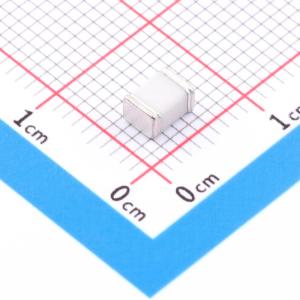

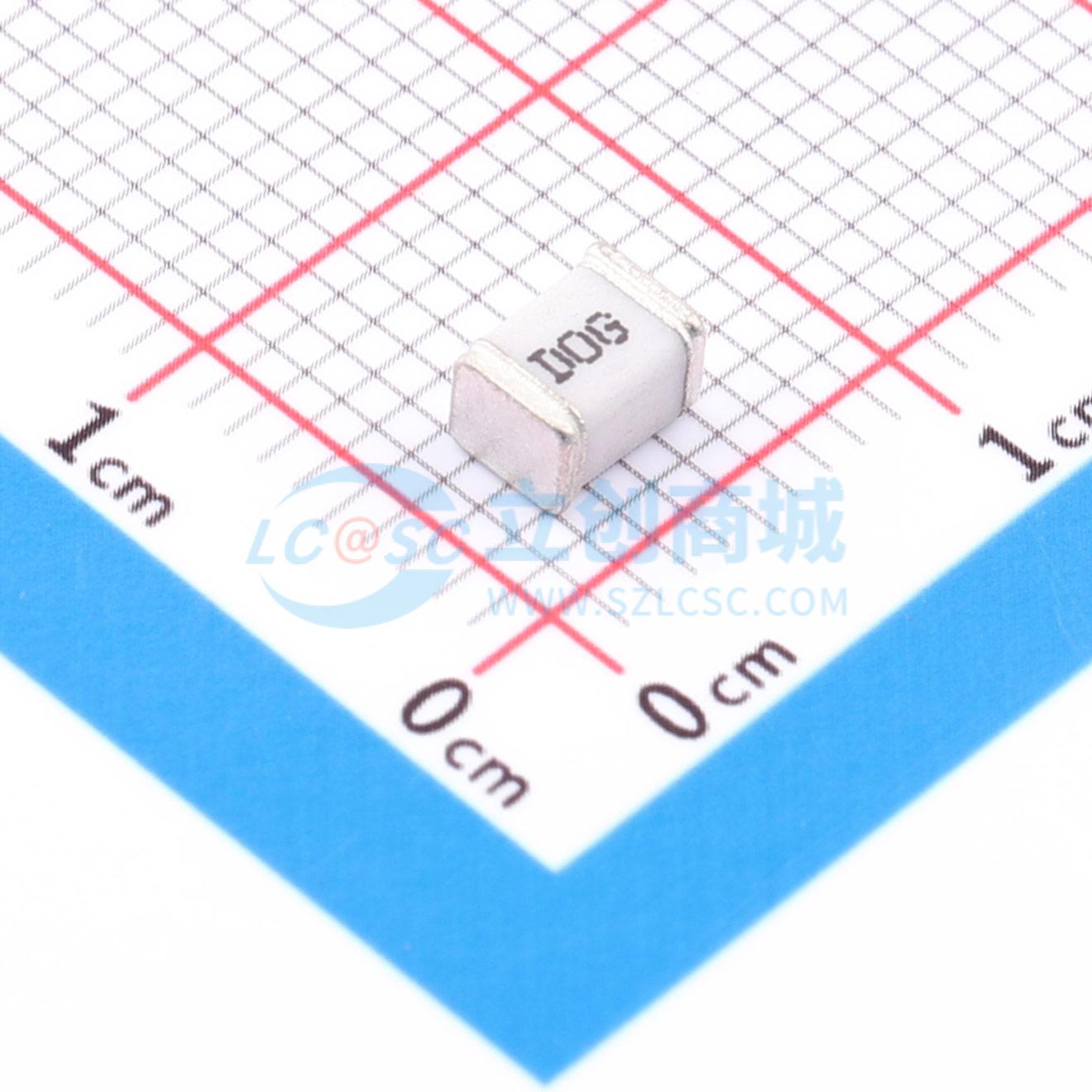

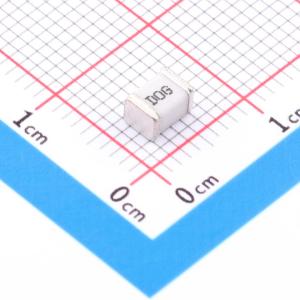

温馨提醒：图片仅供参考，商品以实物为准
SG230
230V 1kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供高浪涌额定值，采用小型封装。专为在尺寸为 4.5×3.2×2.7mm 的 PCB 上进行表面贴装而设计。低插入损耗，非常适合宽带设备应用。电容不随电压变化，不会对 ADSL2+ 造成操作问题，因为在 Tip 和 Ring 之间电容变化是不可取的。非常坚固，能够在不损坏的情况下转移 1000A 脉冲。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SG230
- 商品编号
- C3660265
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 0.313699克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 230V | |
| 精度 | ±25% | |
| 脉冲放电电流 | 1kA | |
| 极间电容 | 1pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 800V | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 4.5mm | |
| 宽度 | 3.2mm | |
| 高度 | 2.7mm |
商品概述
Littelfuse SG系列气体放电管（GDT）在微型封装中提供高浪涌额定值。它专为在尺寸为4.5×3.2×2.7mm的印刷电路板（PCB）上进行表面贴装而设计。低插入损耗非常适合宽带设备应用。其电容不随电压变化，不会在ADSL2+应用中引起操作问题，因为在ADSL2+中，Tip和Ring之间的电容变化是不可取的。这些器件非常坚固，能够在不损坏的情况下转移1000A的脉冲。
商品特性
- 符合RoHS标准且无铅
- 工作频率达GHz
- 在多脉冲占空比下具有出色的稳定性
- 对快速上升的瞬态具有出色的响应
- 超低插入损耗
- 按照IEC 61000 - 4 - 5标准，用8/20μS脉冲测试，具有1 - 2KA的浪涌能力
- 提供多种引脚安装形式的超小型器件
- 无放射性
- 低电容（<1pF）
- 电压范围75V至600V
- 通过UL认证
- 符合ITU - T K12、IEC 61000 - 4 - 5标准
- 方形外形
应用领域
- 通信设备
- 有线电视设备
- 测试设备
- 数据线
- 电源
