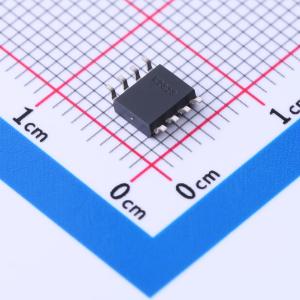

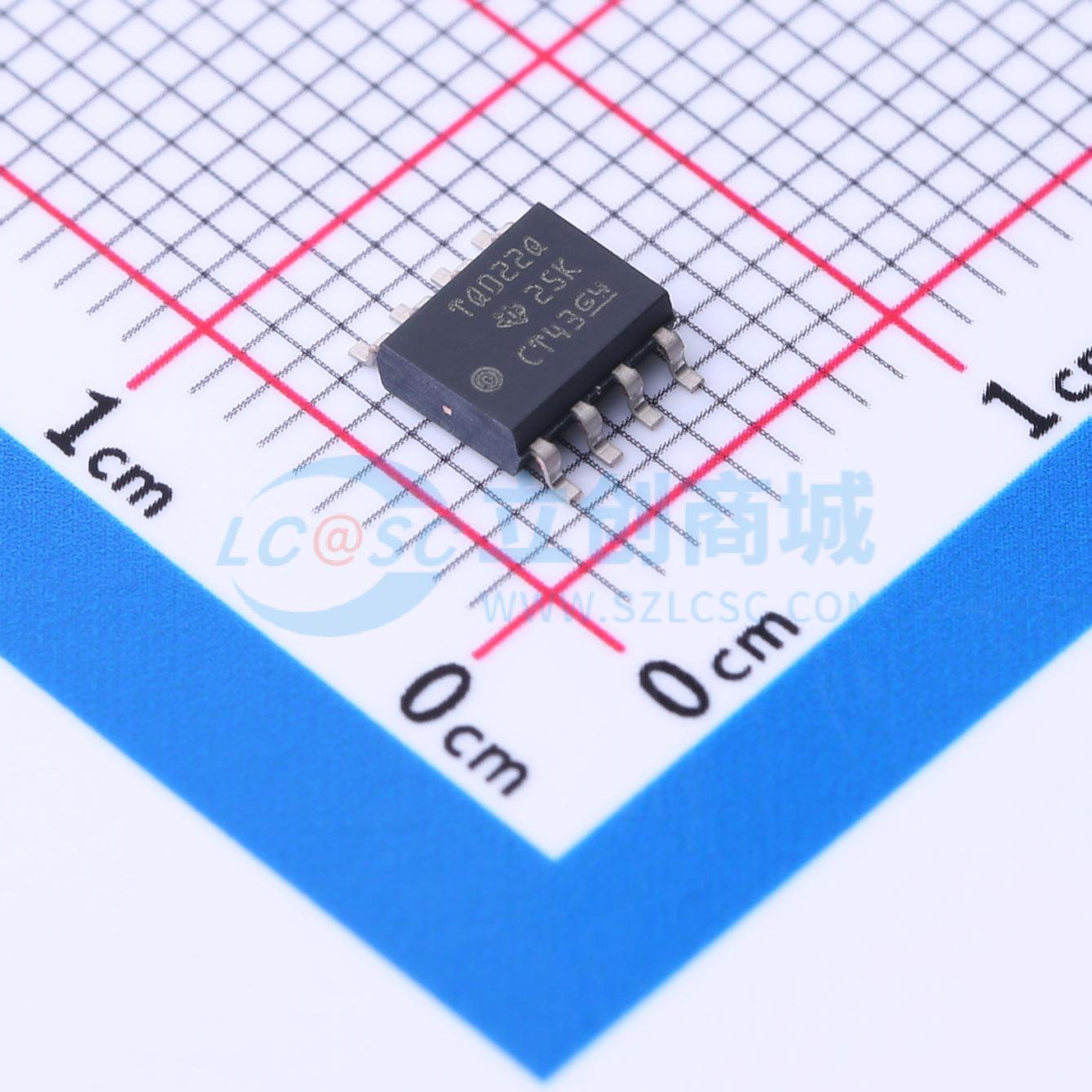

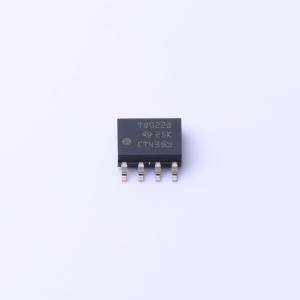

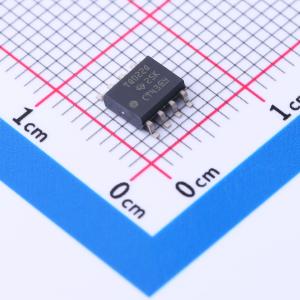

TLV9022QDRQ1
TLV9022QDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9022-Q1 汽车 1.65V 至 5.5V 精密双路开漏比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9022QDRQ1
- 商品编号
- C3658791
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 100ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 16uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 1.65V~5.5V | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 1pA |
商品概述
TLV902x-Q1 和 TLV903x-Q1 是汽车级双通道和四通道比较器系列。该系列提供低输入失调电压、集成上电复位 (POR) 电路和容错输入，具有出色的速度功率组合，且传播延迟为100ns 。工作电压范围为 1.65V 至5.5V，每个通道的静态电源电流为 18 μA。 该器件系列还包括上电复位 (POR) 性能，可确保输出处于已知状态，直到达到最小电源电压，并且经过一小段时间后，输出才开始响应输入。这可以防止系统上电和断电期间出现输出瞬变。 此外，这些比较器不会产生输出相位反转，容错输入电压可升至 6V 而不会损坏。因此，该系列的比较器非常适合在恶劣嘈杂环境中进行精密电压监测。 TLV902x-Q1 比较器具有开漏输出级，可拉到低于或超过电源电压，使其适用于低压逻辑和电平转换器。 TLV903x-Q1 比较器具有推挽式输出级，在控制LED或驱动MOSFET 栅极等容性负载时能够吸收和提供几毫安的电流。 TLV902x-Q1 和 TLV903x-Q1 专用于 -40°C 至 +125°C 的汽车温度范围，采用标准的引线和无引线封装。
商品特性
- 符合汽车应用要求
- AEC-Q100 符合以下结果：
- 器件温度等级 1: -40°C 至 125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 1.65V 至 5.5V 的电源电压范围
- 已知启动的上电复位 (POR)
- 精密输入失调电压为 300 μV
- 典型传播延迟为100ns
- 每通道的低静态电流为 16 μA
- 轨至轨输入电压范围超过电源轨
- 开漏输出选项 (TLV902x-Q1)
- 推挽输出选项 (TLV903x-Q1)
- 2 kV ESD 保护
应用领域
- 汽车HEV/EV 和动力总成
- 信息娱乐系统与仪表组
- 车身控制模块
- 工业
