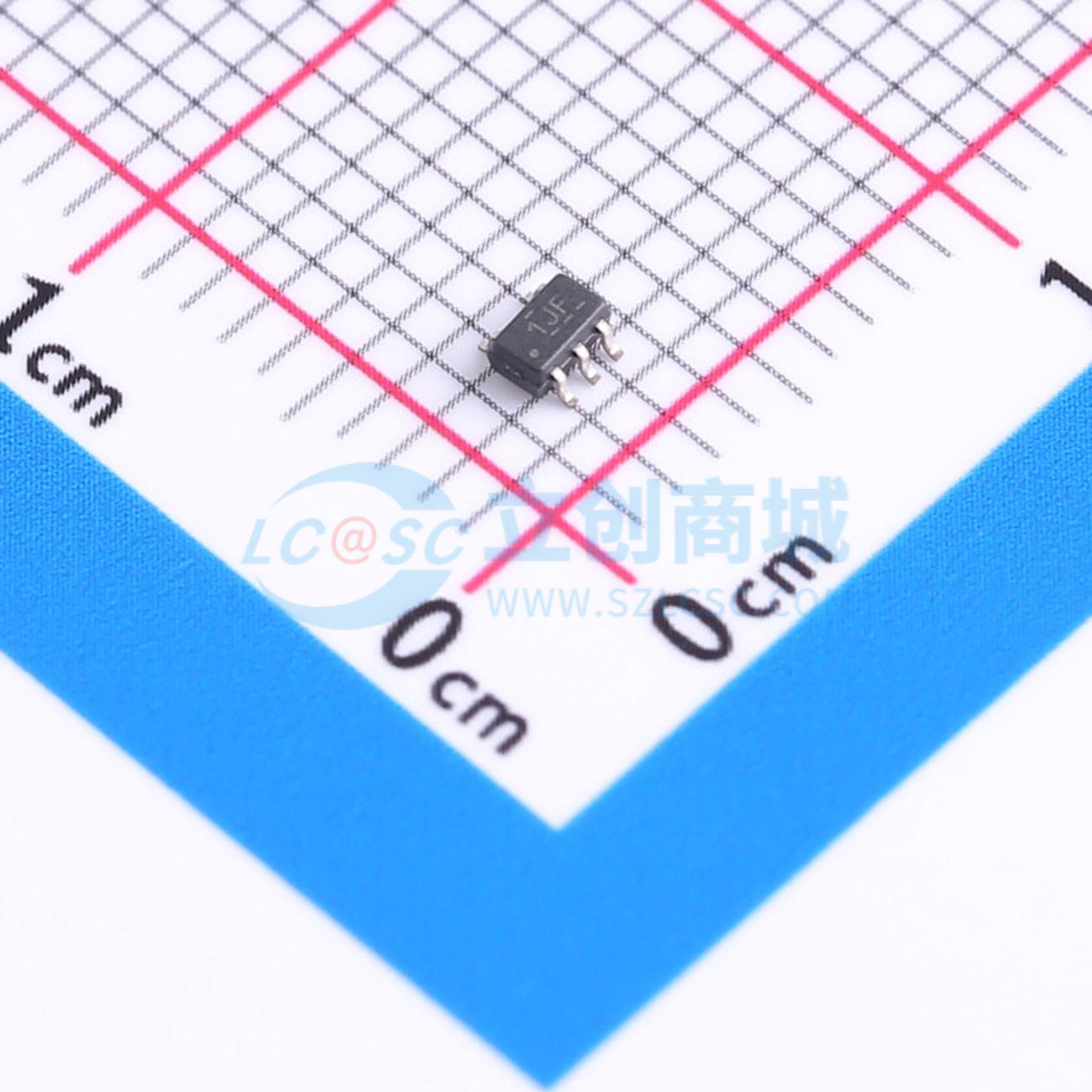

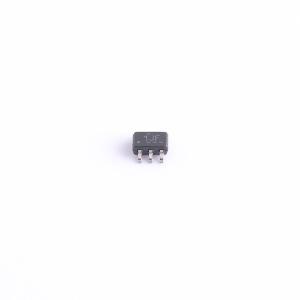

温馨提醒：图片仅供参考，商品以实物为准
TLV3601DCKT
具有2.5ns传播延迟的325MHz高速比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3601 具有推挽输出的 2.5ns 高速轨到轨比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3601DCKT
- 商品编号
- C3658767
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 1uA | |
| 传播延迟(tpd) | 2.5ns | |
| 滞后电压(Vhys) | 5mV | |
| 共模抑制比(CMRR) | 80dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 4.9mA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 2.4V~5.5V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 30nA | |
| 响应时间(tr) | 0.75ns |
商品概述
TLV360x 是一款 325MHz 高速比较器，具有轨到轨输入和 2.5ns 的传播延迟。这两款比较器可快速响应，并具有宽工作电压范围，非常适合激光雷达、测距仪和线路接收器中的窄信号脉冲检测和数据与时钟恢复应用。 与替代高速差分输出比较器相比，TLV360x 系列的推挽（单端）输出可以简化 I/O 接口的板对板布线并节省相关成本，同时能够降低功耗。它们可以直接连接下游电路中的大多数现行数字控制器和 IO 扩展器。 TLV3601 采用微型 5 引脚 SC70 和 SOT23 封装，因此非常适合空间受限的设备，这些设备受益于比较器的快速响应时间。TLV3603 采用 6 引脚 SC70 封装，速度和大小与 TLV3601 保持相同，同时提供可调迟滞控制和输出锁存功能等附加特性。TLV3602 是 TLV3601 的双通道版本，采用 8 引脚 VSSOP 和 WSON 封装。
商品特性
- 快速传播延迟：2.5 ns
- 低过驱动分散：600 ps
- 高切换频率：325 MHz
- 窄脉宽检测功能：1.25ns
- 推挽式输出
- 宽电源电压范围：2.4 V 至 5.5 V
- 输入共模范围超出两个电源轨 200mV
- 低输入失调电压：±5mV
- 输出端已知启动条件
- TLV3603 特定功能：
- 可调迟滞控制引脚
- 锁存功能
- 提供功能安全可提供用于功能安全系统设计的文档[TLV3601/2]可帮助进行功能安全系统设计的文档 [TLV3603]
应用领域
- 激光测距仪
- 时钟和数据恢复
- 示波器和逻辑分析仪中的高速触发器功能
- 激光雷达中的距离感测
- 无人机视觉
- 高速差分线路接收器
