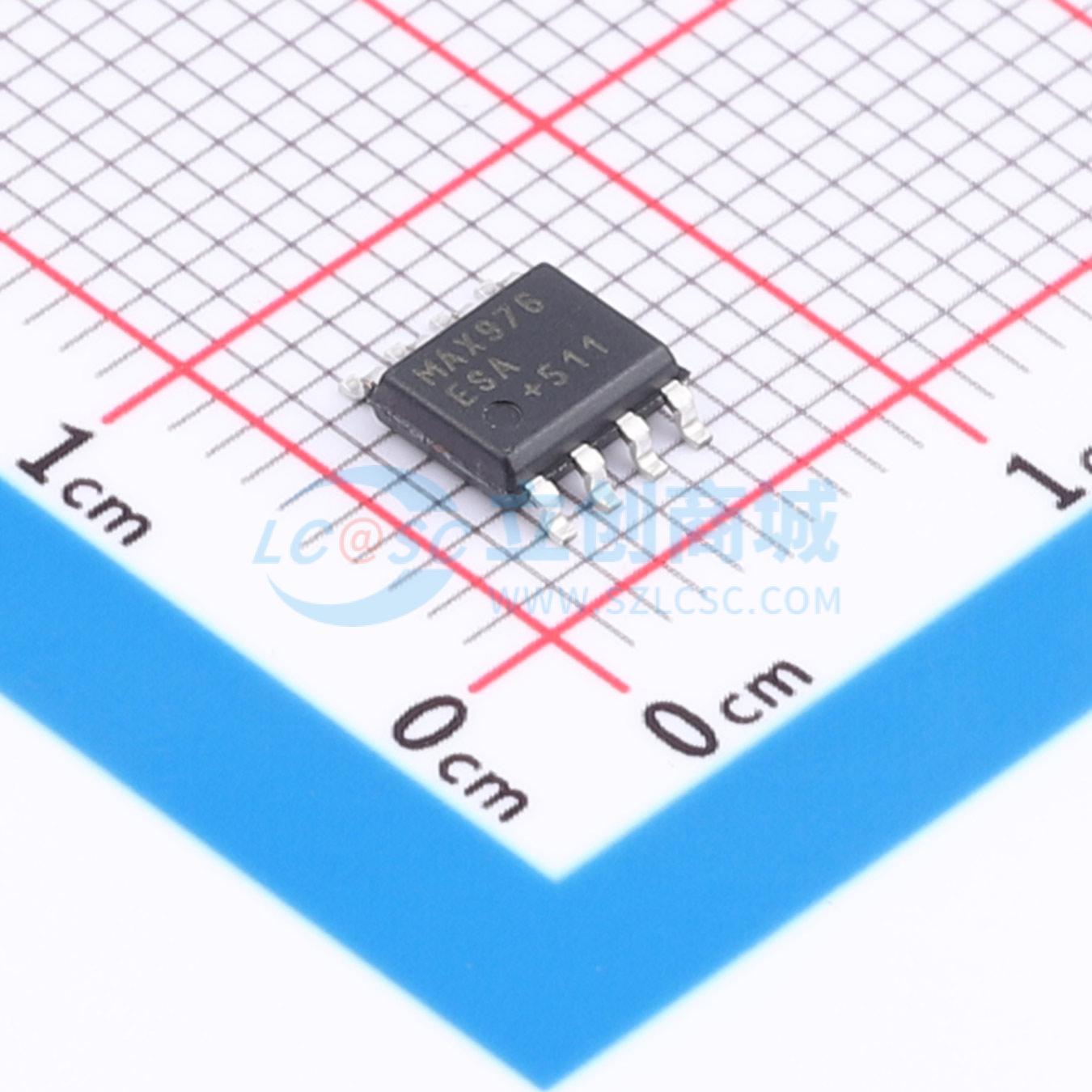

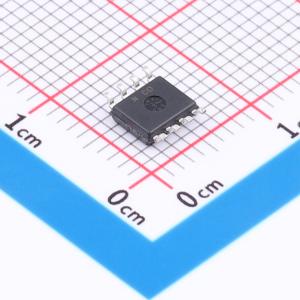

温馨提醒：图片仅供参考，商品以实物为准

MAX976ESA+

单/双/四路、SOT23封装、单电源供电、高速、低功耗比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于 +3V / +5V 单电源应用，每个比较器仅消耗 225μA 电源电流时可实现 20ns 传播延迟。具有低功耗关断模式，可将输出置于高阻态，并将电源电流降至 1nA。输入共模电压范围可扩展至低于地电位 200mV。输出能够实现轨到轨操作，无需外部上拉电路，非常适合与 CMOS/TTL 逻辑接口。所有输入和输出都能承受任一电源轨的连续短路故障条件。比较器的内部迟滞确保即使输入信号缓慢移动，输出也能干净利落地切换。对于空间关键应用，单通道产品采用 6 引脚 SOT23 封装，双通道产品采用 8 引脚 μMAX 封装，四通道产品采用 16 引脚 QSOP 封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX976ESA+
商品编号: C3658426
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

商品概述

MAX976/MAX978/MAX998双路/四路/单路高速、低功耗比较器针对+3V/+5V单电源应用进行了优化。每个比较器在仅消耗225μA电源电流的情况下，可实现20ns的传播延迟。MAX998具备低功耗关断模式，可使输出处于高阻抗状态，并将电源电流降至1nA。 MAX976/MAX978/MAX998输入的共模电压范围可低至地电位以下200mV。其输出无需外部上拉电路即可实现轨到轨操作，使这些器件非常适合与CMOS/TTL逻辑接口。所有输入和输出都能承受任一电源轨的连续短路故障情况。比较器的内部迟滞特性确保了即使输入信号变化缓慢，输出也能实现清晰切换。对于对空间要求苛刻的应用，单路MAX998采用6引脚SOT23封装，双路MAX976采用8引脚μMAX封装，四路MAX978采用16引脚QSOP封装。

商品特性

单电源工作电压低至2.7V
20ns传播延迟
225μA电源电流
1nA关断电源电流
轨到轨输出
接地感应输入
内部迟滞确保清晰切换
提供节省空间的封装：SOT23（MAX998）、μMAX（MAX976）、QSOP（MAX978）

应用领域

电池供电系统
阈值检测器/鉴别器
3V系统
红外接收器
数字线路接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	-
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	95dB
	输出类型	推挽
	输出模式	-
	工作温度	-40℃~+85℃
