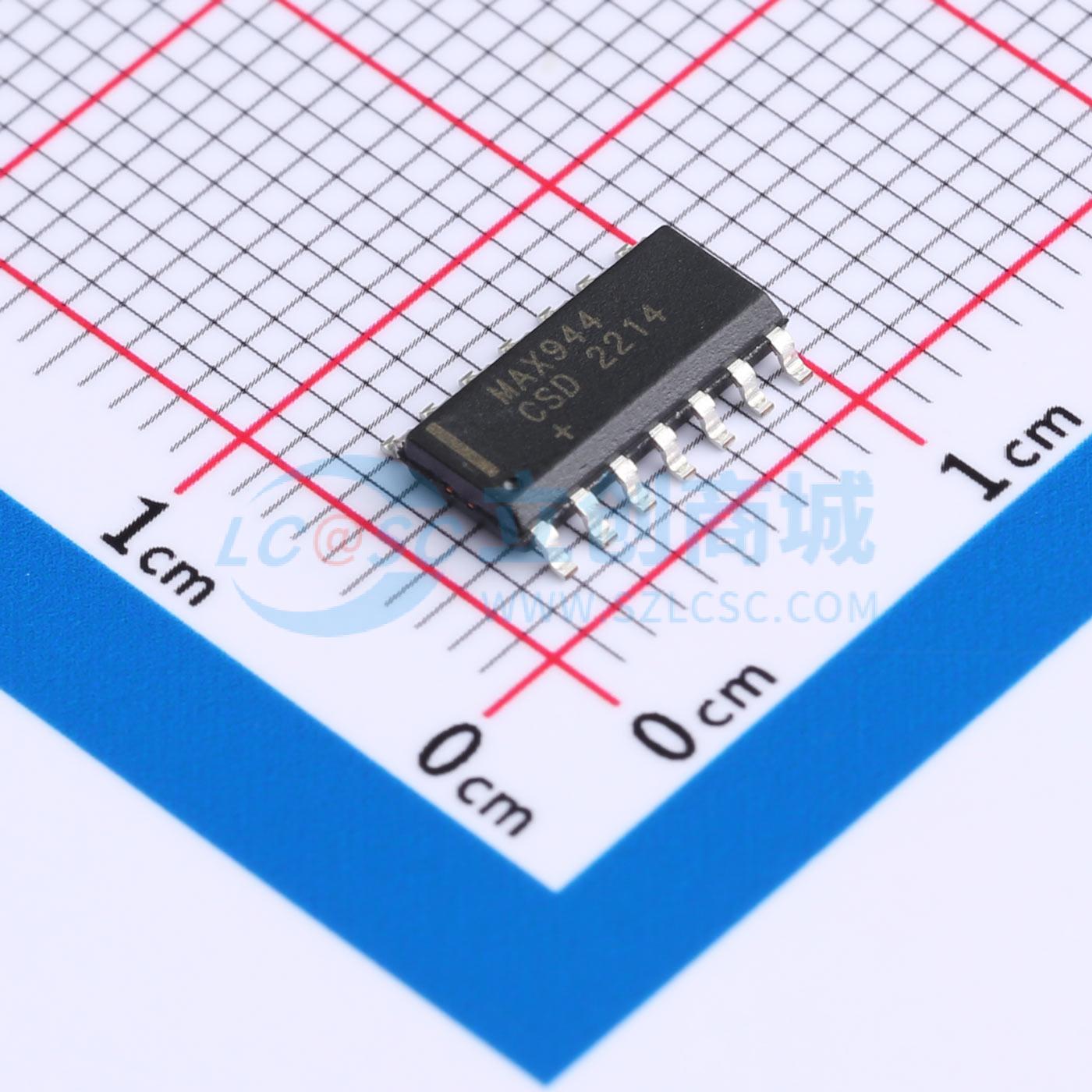

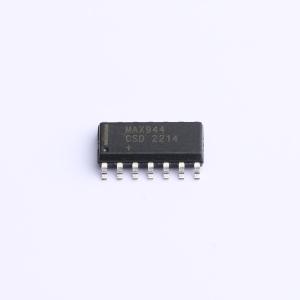

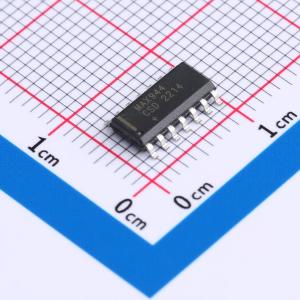

MAX944CSD+

高速低功耗3V/5V单电源比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速、低功耗、3V/5V、满摆幅、单电源比较器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX944CSD+
商品编号: C3658320
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.56克(g)

商品参数

商品概述

MAX941/MAX942/MAX944 分别为单路/双路/四路高速比较器，专为 3V 或 5V 电源供电的系统优化。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为 80ns，每个比较器的电源电流仅为 350μA。 MAX941/MAX942/MAX944 的输入共模范围超出两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的 0.4V 以内，使这些器件非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。MAX941 具有锁存使能和器件关断功能。单路 MAX941 和双路 MAX942 采用微型 μMAX 封装。单路和双路 MAX942 均提供 8 引脚 DIP 和 SO 封装。四路 MAX944 采用 14 引脚 DIP 和窄体 SO 封装。

商品特性

提供 μMAX 封装
针对 3V 和 5V 应用优化（可低至 2.7V 工作）
快速，80ns 传播延迟（5mV 过驱动）
轨到轨输入电压范围
每个比较器低至 350μA 的电源电流
低至 1mV 的失调电压
内部迟滞实现干净切换
输出摆幅达电源轨的 200mV
CMOS/TTL 兼容输出
输出锁存（仅 MAX941）
关断功能（仅 MAX941）

应用领域

3V/5V 系统
电池供电系统
阈值检测器/鉴别器
线路接收器
过零检测器
采样电路

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	150nA
	传播延迟(tpd)	80ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	81.94dB
	输出类型	-

	属性	参数值
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	350uA
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	输入失调电流(Ios)	150nA
