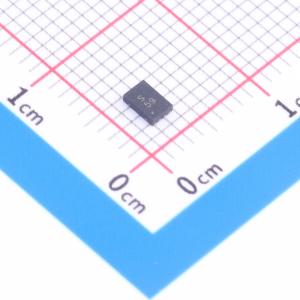

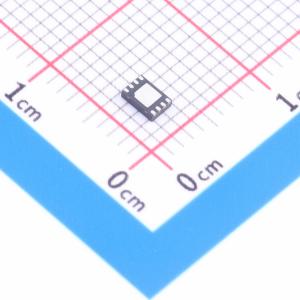

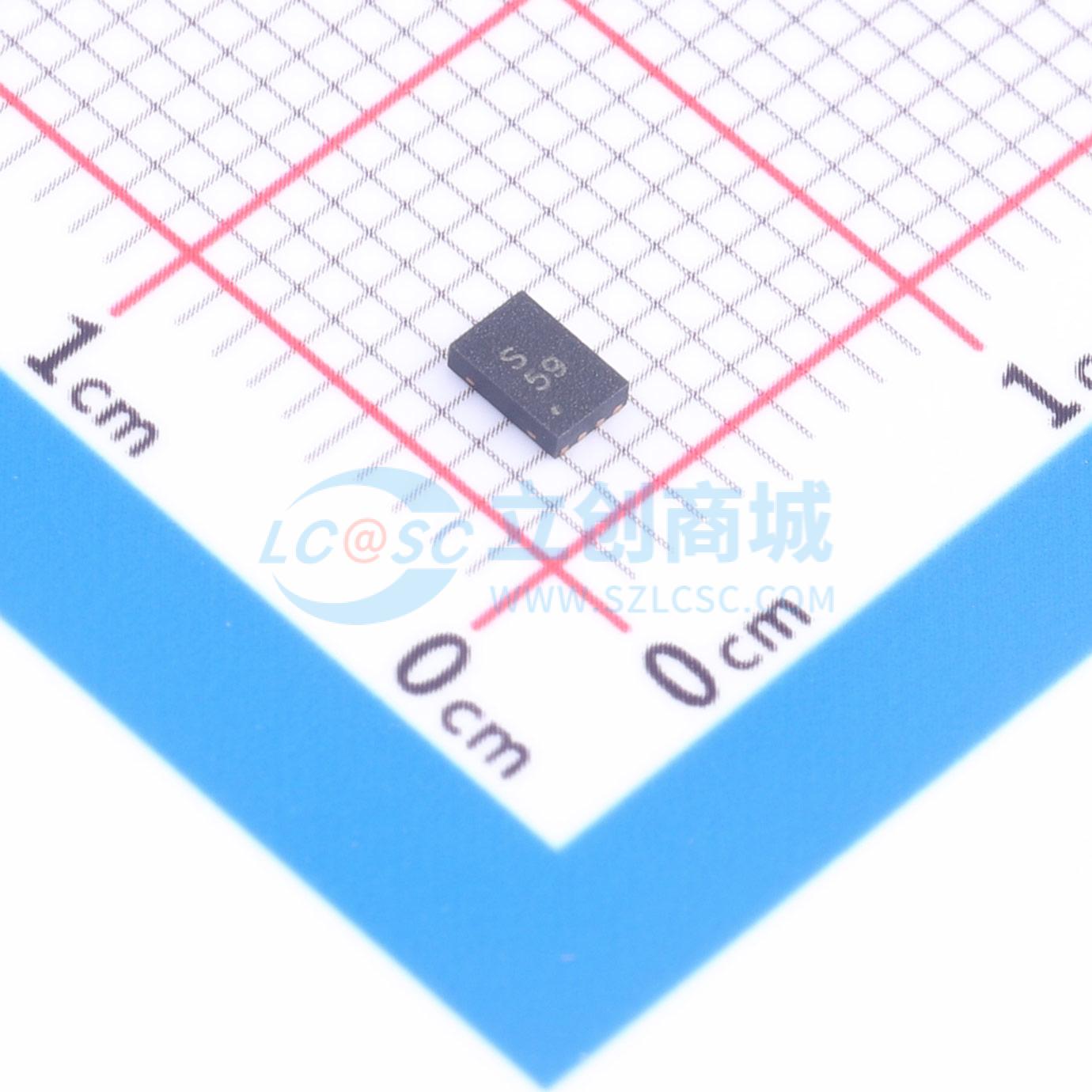

温馨提醒：图片仅供参考，商品以实物为准

ADG1519BCPZ-RL7

3.8Ω导通电阻、SPDT开关

品牌名称: ADI(亚德诺)
商品型号: ADG1519BCPZ-RL7
商品编号: C3658057
商品封装: LFCSP-8(2x3)
包装方式: 编带
商品毛重: 0.025333克(g)

商品参数

商品概述

ADG1519是一款单刀双掷（SPDT）开关。引线框架芯片级封装（LFCSP）上的EN输入用于使能或禁用该器件。禁用时，开关端子（SA、SB和D）呈高阻抗状态。 ADG1519在V_DD = +5V ± 10%和V_SS = -4.5V至 -8.8V的条件下进行了全面规格测试，适用于需要非对称电源的应用。ADG1519的导通电阻曲线在整个模拟输入范围内保持平坦，确保在切换音频信号时具有出色的线性度和低失真。其结构确保了超低功耗，使该器件非常适合便携式和电池供电的仪器。该开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断状态下，可阻断高达电源电压的信号电平。ADG1519具有先断后通的开关动作，适用于多路复用器应用。

商品特性

导通电阻3.8 Ω
无需VL电源
3 V逻辑兼容输入
连续电流高达310 mA
轨到轨操作
8引脚、2 mm × 3 mm LFCSP封装

应用领域

LDMOS功率放大器栅极驱动
GaN功率放大器栅极驱动
通信系统
自动测试设备
数据采集系统
采样保持系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	4.5V~5.5V；-8.8V~-4.5V
	导通时间(ton)	275ns

	属性	参数值
	导通电阻(Ron)	3.8Ω
	关闭时间(toff)	335ns
	工作温度	-40℃~+125℃
	导通电容(Con)	129pF
	带宽	95MHz
