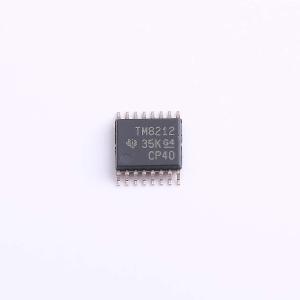

TMUX8212PWR

SMT扩展库PCB免费打样

描述: TMUX8212 具有闩锁效应抑制和 1.8V 逻辑电平的 100V、扁平 RON、1:1 (SPST)、四通道开关
品牌名称: TI(德州仪器)
商品型号: TMUX8212PWR
商品编号: C3657530
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TMUX8211、TMUX8212 和 TMUX8213 是具有闩锁效应抑制并支持高电压的现代模拟开关。每个器件均具有四个独立可控的 1:1 单极单投 (SPST) 开关通道。此器件可在双电源、单电源或非对称电源供电时正常运行，最大电源电压为 100V。TMUX821x 器件可在整个电源电压范围内提供一致的模拟参数性能。TMUX821x 系列可在源极 (Sx) 和漏极 (Dx) 引脚上支持双向模拟和数字信号。所有逻辑输入均支持 1.8V、3.3V 和 5V 的逻辑电平，并可在电压高达 48V 时进行连接，从而通过控制信号电压实现系统灵活性。失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑引脚上的电压，从而保护器件免受潜在的损害。此器件系列具有闩锁效应抑制功能，可防止器件内寄生结构之间的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。凭借闩锁效应抑制功能，此系列多路复用器能够在恶劣的环境中使用。

商品特性

支持高电源电压：双电源：±10V 至 ±50V，单电源：10V 至 100V，非对称双电源运行
在整个电源电压范围内提供一致的参数性能
闩锁效应抑制
高持续电流：200mA
低串扰：-110dB
低输入泄漏电流：10pA
低导通电阻平坦度：0.05Ω
低导通电阻：5Ω
低电容：12pF
无需额外逻辑轨 (VL)
支持 1.8V 逻辑电平
失效防护逻辑：高达 48V（与电源无关）
逻辑引脚上的集成下拉电阻器
双向信号路径
宽工作温度 TA: -40°C 至 125°C
业界通用的 TSSOP 封装和较小的 WQFN 封装

应用领域

高电压双向切换
模拟和数字信号开关
半导体测试设备
LCD 测试设备
电池测试设备
数据采集系统 (DAQ)
数字万用表 (DMM)
工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	10V~100V
	导通时间(ton)	4us
	导通电阻(Ron)	5Ω

	属性	参数值
	关闭时间(toff)	100ns
	工作温度	-40℃~+125℃
	导通电容(Con)	14pF
	带宽	420MHz
	传播延迟(tpd)	190ps
