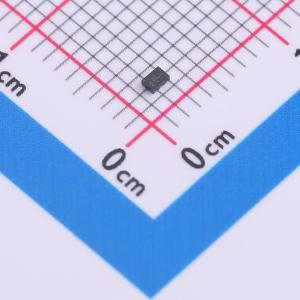

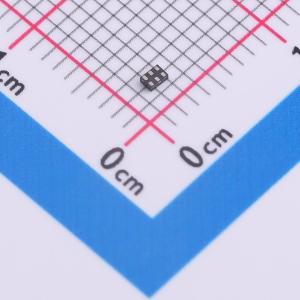

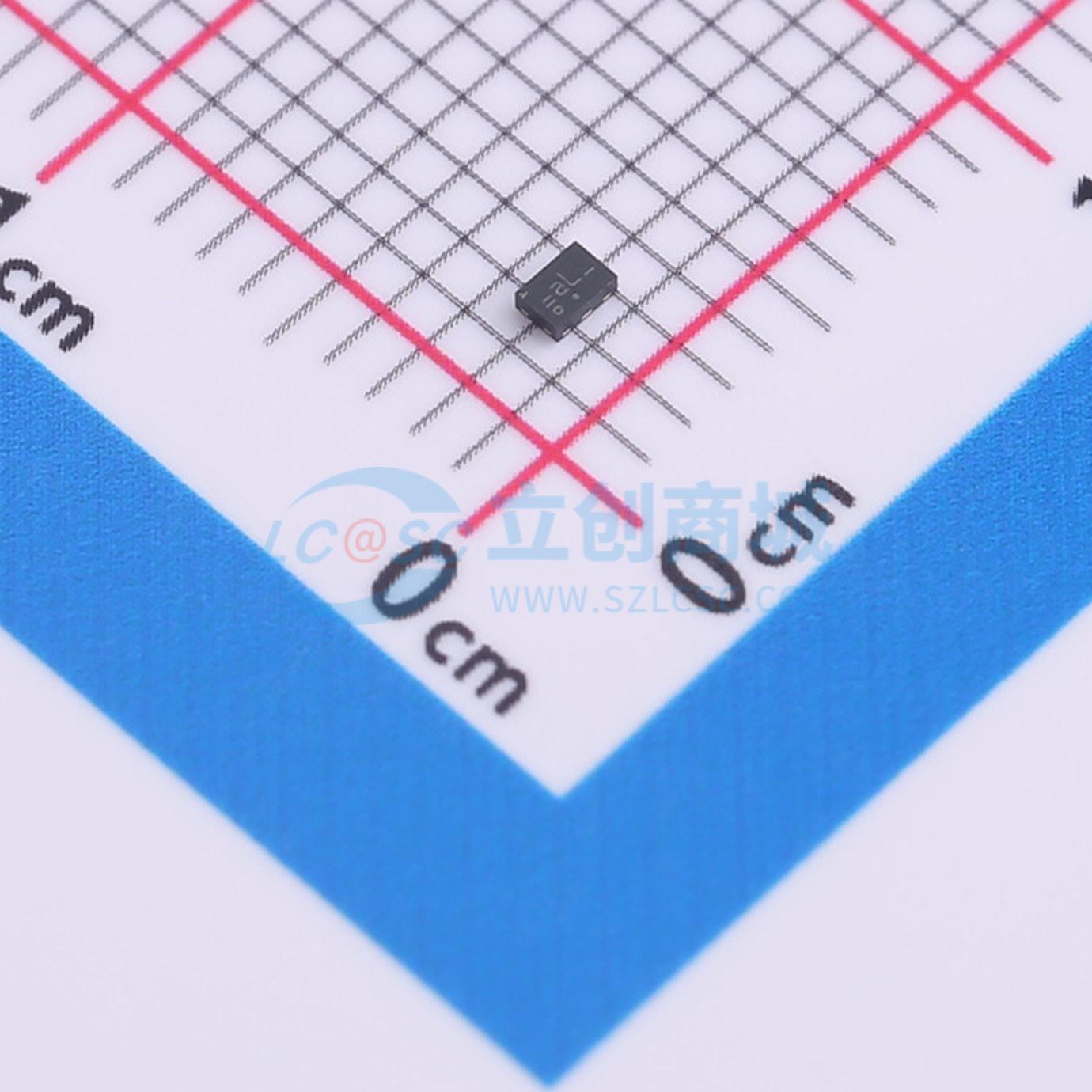

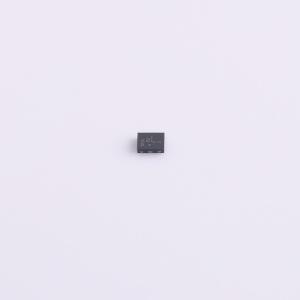

XS3A1T3157GMX

低欧姆单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低欧姆单刀双掷模拟开关，适用于模拟或数字2:1多路复用器/解复用器。
品牌名称: Nexperia(安世)
商品型号: XS3A1T3157GMX
商品编号: C3657276
商品封装: XSON-6(1x1.5)
包装方式: 编带
商品毛重: 0.027347克(g)

商品参数

商品概述

XS3A1T3157是一款低欧姆单刀双掷模拟开关，适合用作模拟或数字2:1多路复用器/解复用器。它有一个数字选择输入（S）、两个独立输入/输出端（Y1和Y2）和一个公共输入/输出端（Z）。数字输入处的施密特触发器特性使该电路能耐受较慢的输入上升和下降时间。低阈值数字输入允许该器件在3.3 V应用中由1.8 V逻辑电平驱动，而电源电流lCC不会显著增加。这使得XS3A1T3157能够用1.8 V数字控制器切换4.3 V信号，无需进行逻辑电平转换。XS3A1T3157允许幅度高达VCC的信号从Z传输到Y1或Y2，或从Y1或Y2传输到Z。其低导通电阻（0.5 Ω）和低平坦度（0.13 Ω）确保传输信号的衰减和失真最小。

商品特性

宽电源电压范围：1.4 V至4.3 V
极低的导通电阻（峰值）：
- VCC = 1.4 V时为1.6 Ω（典型值）
- VCC = 1.65 V时为1.0 Ω（典型值）
- VCC = 2.3 V时为0.55 Ω（典型值）
- VCC = 2.7 V时为0.50 Ω（典型值）
- VCC = 4.3 V时为0.50 Ω（典型值）
先断后通式切换
高抗噪性
ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001超过8000 V
- CDM ANSI/ESDA/JEDEC JS - 002超过1000 V
- 开关端口的IEC61000 - 4 - 2接触放电超过8000 V
CMOS低功耗
闩锁性能：根据JESD78 Class II Level A标准超过100 mA
低开关阈值电平
控制输入可接受高于电源电压的电压
即使输入电压低于VCC，电源电流也极低
高电流处理能力（3.3 V电源下连续电流为350 mA）
工作温度范围：-40 ℃至+85 ℃和-40 ℃至+125 ℃

应用领域

手机
平板电脑/笔记本电脑
可穿戴设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.4V~4.3V
	导通时间(ton)	120ns
	导通电阻(Ron)	500mΩ

	属性	参数值
	关闭时间(toff)	90ns
	工作温度	-40℃~+125℃
	导通电容(Con)	130pF
	带宽	40MHz
	传播延迟(tpd)	40ns
