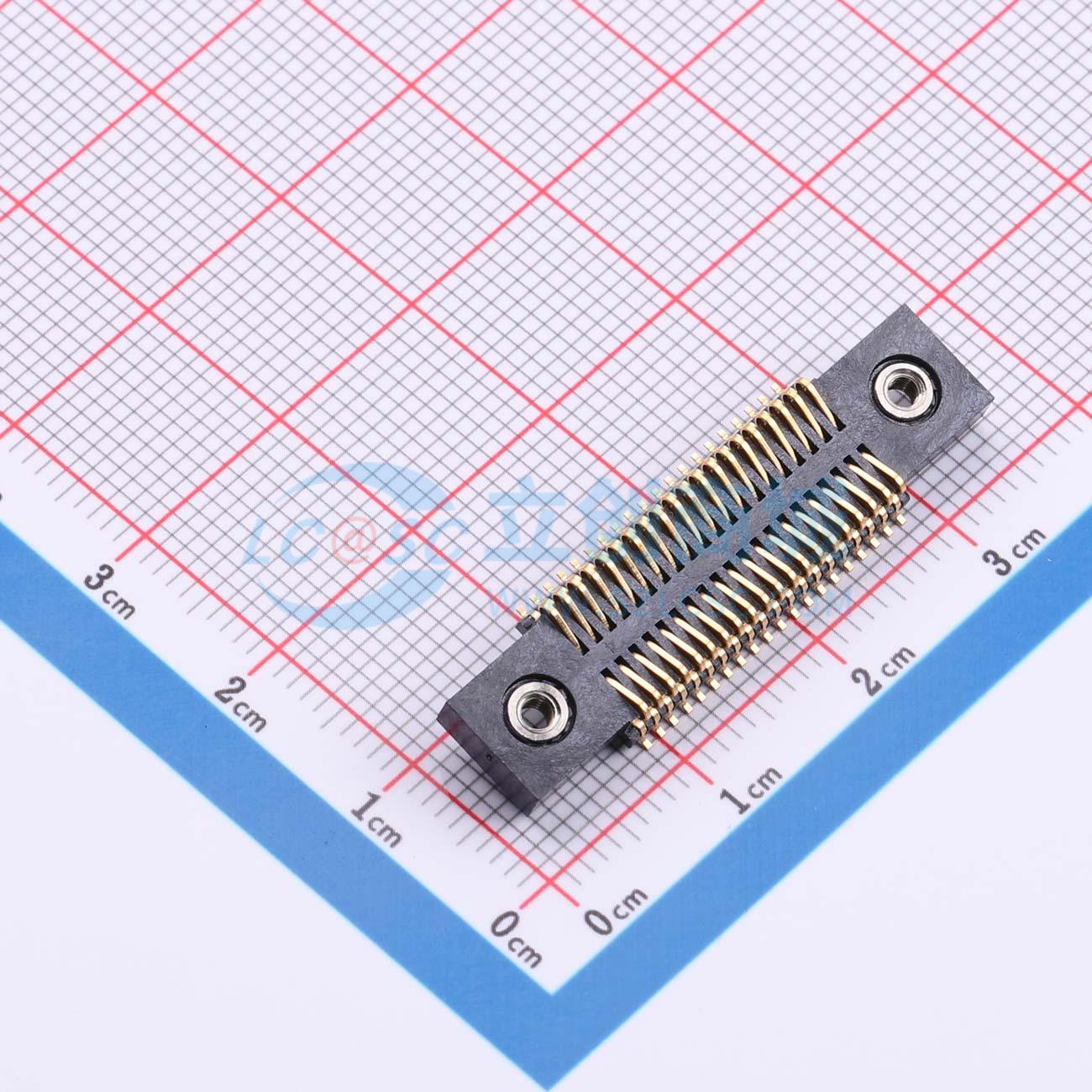

温馨提醒：图片仅供参考，商品以实物为准

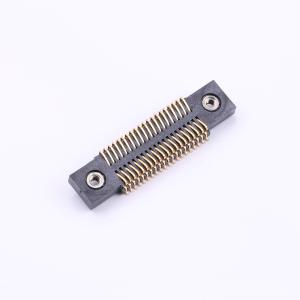

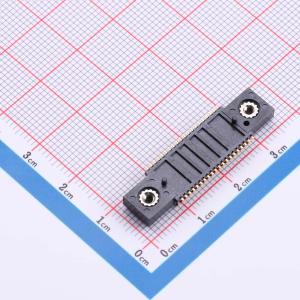

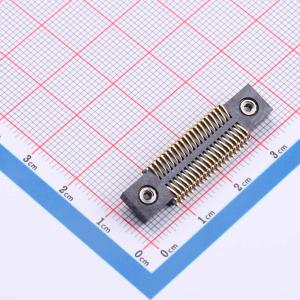

FSI-120-03-G-D-M-AB
PIN:40P 间距:1mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SAMTEC
- 商品型号
- FSI-120-03-G-D-M-AB
- 商品编号
- C3653737
- 商品封装
- SMD,P=1mm
- 包装方式
- 管装
- 商品毛重
- 4.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| PIN总数 | 40P | |
| 间距 | 1mm | |
| 系统配合高度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 立贴 | |
| 排数 | 2 | |
| 触头镀层 | 金 |
商品特性
- 螺纹位置：-10、-20、-30、-40、-50
- 非螺纹位置：-05 到 -50（以 5 为倍数）
- 主体高度 -03：3mm 高度
- 镀层 -G：镀金
- 镀层 -H：厚金镀层
- 排规格 -D：双列
- 包装：空白表示管装；-TR 表示带盘包装；-FR 表示满盘带盘包装
- 拾放 -K：聚酰胺薄膜焊盘
- 选项 -SD：旋紧选项
- 对齐销选项 -AT：顶部；-AB：底部；-AD：双侧（顶部和底部）；-LC：锁扣夹
- 螺纹嵌件选项 -E：英制螺纹嵌件；-M：公制螺纹嵌件
- 最小推出力：12 盎司
- 螺纹嵌件必须能够承受最小 20 英寸 - 盎司的扭矩而不旋转或“松动”
- 螺纹嵌件的保持力最小为 7 磅
- 螺纹嵌件应与外壳表面齐平至低于 0.005[0.13]
- -SD 选项：保持力最小为 3 磅，必须能够承受 6 英寸 - 盎司的扭矩
- 最大允许剪切毛刺：0.003 [0.08]，沿所示方向
