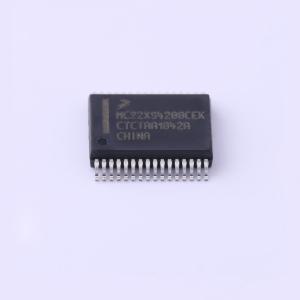

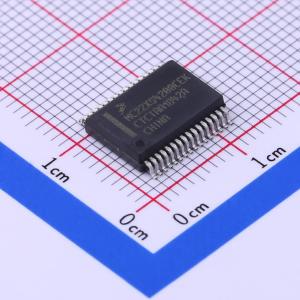

MC22XS4200CEK

22XS4200器件属于一个24V双通道高侧开关产品系列，集成了控制功能以及大量的保护和诊断功能。它专为卡车和巴士应用设计。低RDS(on)通道（<22毫欧姆）可以控制不同类型的负载；灯泡、电磁阀或直流电机。通过16位串行外设接口（SPI）进行控制、设备配置和诊断，便于集成到现有应用中。该器件采用SMARTMOS技术供电。

两个通道可以通过外部/内部时钟信号或直接输入单独控制。使用内部时钟可以使设备完全自主运行。可编程输出电压转换速率（每个通道单独可编程）有助于提高电磁兼容性（EMC）性能。为了在浪涌电流时不关闭设备，同时仍能紧密跟踪负载电流，该器件具有动态过流阈值特性。每个通道的切换电流可以通过可编程感应比率进行检测。当与外部微控制器的通信丢失时，设备进入故障安全操作模式，但仍保持运行、可控和受保护。

• 两个完全保护的22毫欧（在25°C）高端开关
• 每通道高达4.2安培的稳态电流
• 分别为灯泡和直流电机提供锁存过流处理
• 电阻性、电容性和电感性负载
• 可单独编程的内部/外部PWM时钟信号
• 过流、短路和过温保护，具有可编程自动重试功能
• 精确的温度和电流感应
• 开路检测（通道处于关闭和开启状态），也适用于LED应用（典型7.0毫安）
• 正常工作范围：8.0伏至36伏，扩展范围：6.0伏至58伏
• 与3.3伏和5.0伏兼容的16位SPI端口，用于设备控制、配置和诊断，速率最高可达8.0兆赫。

• 卡车、公共汽车和24伏运输系统
• 电阻性、电容性和感性负载
• 灯泡、电磁阀或直流电机
