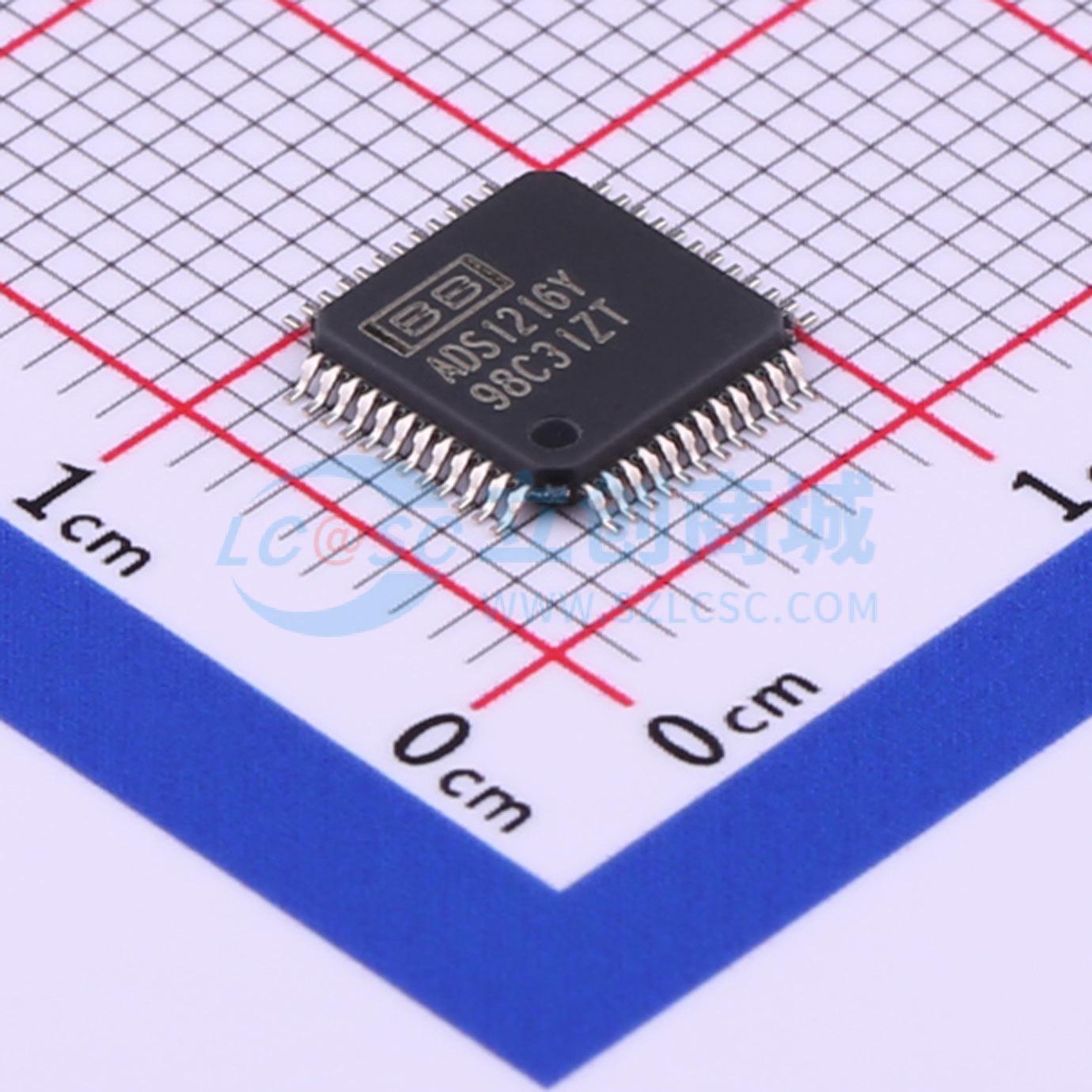

温馨提醒：图片仅供参考，商品以实物为准

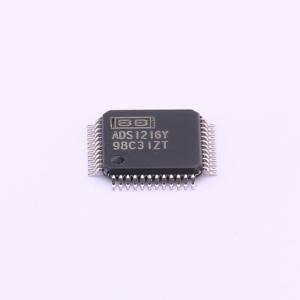

ADS1216Y/2K

8通道24位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 24位分辨率，无丢失码，0.0015%INL，可编程增益放大器，8通道多路复用，内置1.25V/2.5V参考电压源。
品牌名称: TI(德州仪器)
商品型号: ADS1216Y/2K
商品编号: C427475
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.241克(g)

商品参数

商品概述

ADS1216是一款精密、宽动态范围的Δ-Σ型模数（A/D）转换器，分辨率为24位，工作电源电压范围为2.7V至5.25V。该Δ-Σ型A/D转换器可实现高达24位无丢码性能，有效分辨率达22位。八个输入通道采用多路复用方式。可选择内部缓冲器，以提供非常高的输入阻抗，便于直接连接传感器或低电平电压信号。提供了烧断电流源，可检测传感器的开路或短路情况。一个8位数模转换器（DAC）可提供偏移校正，校正范围为满量程范围（FSR）的50%。可编程增益放大器（PGA）提供1至128的可选增益，在增益为128时有效分辨率为19位。A/D转换通过二阶Δ-Σ调制器和可编程sinc滤波器完成。参考输入为差分输入，可用于比例消除。板载电流DAC独立工作，最大电流由外部电阻设定。串行接口与SPI兼容。还提供了8位数字输入/输出（I/O），可用于输入或输出。ADS1216专为智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。

商品特性

24位，无丢码
积分非线性（INL）为0.0015%，有效分辨率：22位（PGA = 1），19位（PGA = 128）
PGA增益范围为1至128
单周期稳定模式，可编程数据输出速率：最高1kHz
片上1.25V/2.5V参考电压
外部差分参考电压：0.1V至2.5V
片上校准
与SPI兼容
工作电压范围：2.7V至5.25V
功耗 < 1mW

应用领域

工业过程控制
液相/气相色谱分析
血液分析
智能变送器
便携式仪器
称重秤
压力传感器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	780Hz
	通道数	8
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	1MHz~5MHz
	基准电压源	内置
	基准电压源温漂	15ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1kHz
