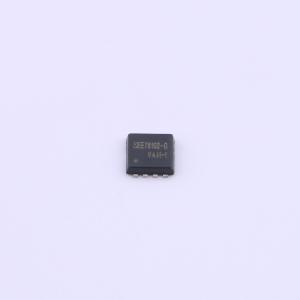

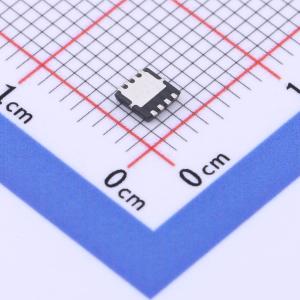

MEE7816S-G实物图
  • MEE7816S-G商品缩略图
  • MEE7816S-G商品缩略图
  • MEE7816S-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MEE7816S-G

N沟道,100V(D-S)MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
MEE7816S 是一款 N 沟道增强型功率场效应晶体管,采用 Force-MOS 专利的扩展沟槽栅极(ETG)技术。这项先进技术专门用于最小化导通电阻和栅极电荷,并增强雪崩能力。这些器件特别适用于中压应用,如充电器、适配器、笔记本电脑电源管理及其他调光电源电路,以及需要极低在线功率损耗的超小外形表面贴装封装应用
品牌名称
MATSUKI(松木)
商品型号
MEE7816S-G
商品编号
C3647158
商品封装
DFN-8(3x3)​
包装方式
编带
商品毛重
0.099克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)10.2A
导通电阻(RDS(on))100mΩ@10V
耗散功率(Pd)16.7W
阈值电压(Vgs(th))3V@250uA
属性参数值
栅极电荷量(Qg)60nC@10V
输入电容(Ciss)314pF
反向传输电容(Crss)15pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)119pF

商品概述

N沟道逻辑增强型功率场效应晶体管采用高单元密度的DMOST沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低电压应用,如手机和笔记本电脑的电源管理,以及其他需要在极小外形尺寸的表面贴装封装中进行高端开关和低在线功率损耗的电池供电电路。

商品特性

  • 在VGS = 4.5V时,RDS(ON) = 21mΩ
  • 在VGS = 2.5V时,RDS(ON) = 25mΩ
  • 在VGS = 1.8V时,RDS(ON) = 40mΩ
  • 超高密度单元设计,实现极低的RDS(ON)
  • 出色的导通电阻和最大直流电流能力
  • 静电放电(ESD)保护,人体模型(HBM)≥2KV

应用领域

  • 笔记本电脑电源管理-便携式设备-电池供电系统-DC/DC转换器-负载开关-数码相机(DSC)-LCD显示器逆变器

数据手册PDF
