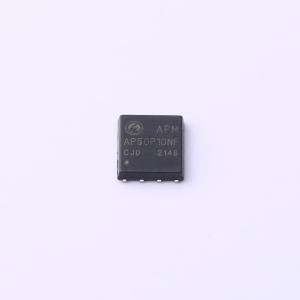

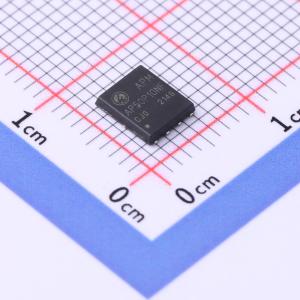

温馨提醒：图片仅供参考，商品以实物为准
LM5D50P10
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻、低栅极电荷，并能在低至 4.5V 的栅极电压下工作。适用于电池保护或其他开关应用。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM5D50P10
- 商品编号
- C3647071
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 62mΩ@4.5V | |
| 耗散功率(Pd) | 140W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | 2.12nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
PMV48XPA采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = - 100V,ID = - 50A
- RDS(ON)< 52 m Ω(@ VGS=10 V )(典型值:40 m Ω )
应用领域
-无刷电机-负载开关-不间断电源
