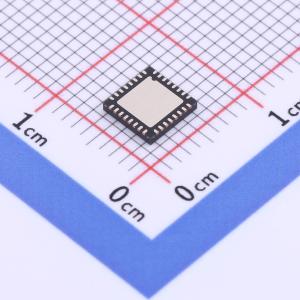

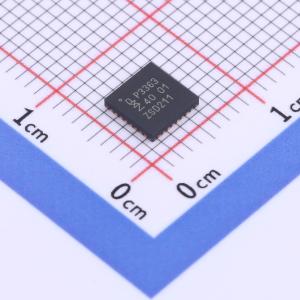

PTN3363BSMP

支持3.4Gbit/s运行的低功耗HDMI/DVI电平转换器

描述

是一款低功耗、高速电平转换器，可将四个通道的低摆幅交流耦合差分输入信号转换为符合DVI v1.0和HDMI v1.4b标准的开漏电流控制差分输出信号，每通道高达3.4 Gbit/s，支持36位深色彩模式、4K×2K视频格式或3D视频数据传输。每个通道都提供一个电平转换差分有源缓冲器，内置均衡功能，可将源端的低摆幅交流耦合差分信号转换为接收端连接到3.3V的50Ω端接的TMDS类型直流耦合差分电流模式信号。此外，还为HPD信号提供单端有源缓冲器，实现从接收端5V到源端3.3V的电压转换，并为DDC通道（由时钟线和数据线组成）提供有源缓冲和电平转换通道，实现源端3.3V到接收端5V的转换。DDC通道采用有源I²C总线缓冲技术，提供重驱动、电平转换以及时钟线和数据线的禁用（源端和接收端之间的隔离）功能

品牌名称

NXP(恩智浦)

商品型号

PTN3363BSMP

商品编号

C3646908

商品封装

HVQFN-32​

包装方式

编带

商品毛重

0.074克(g)
