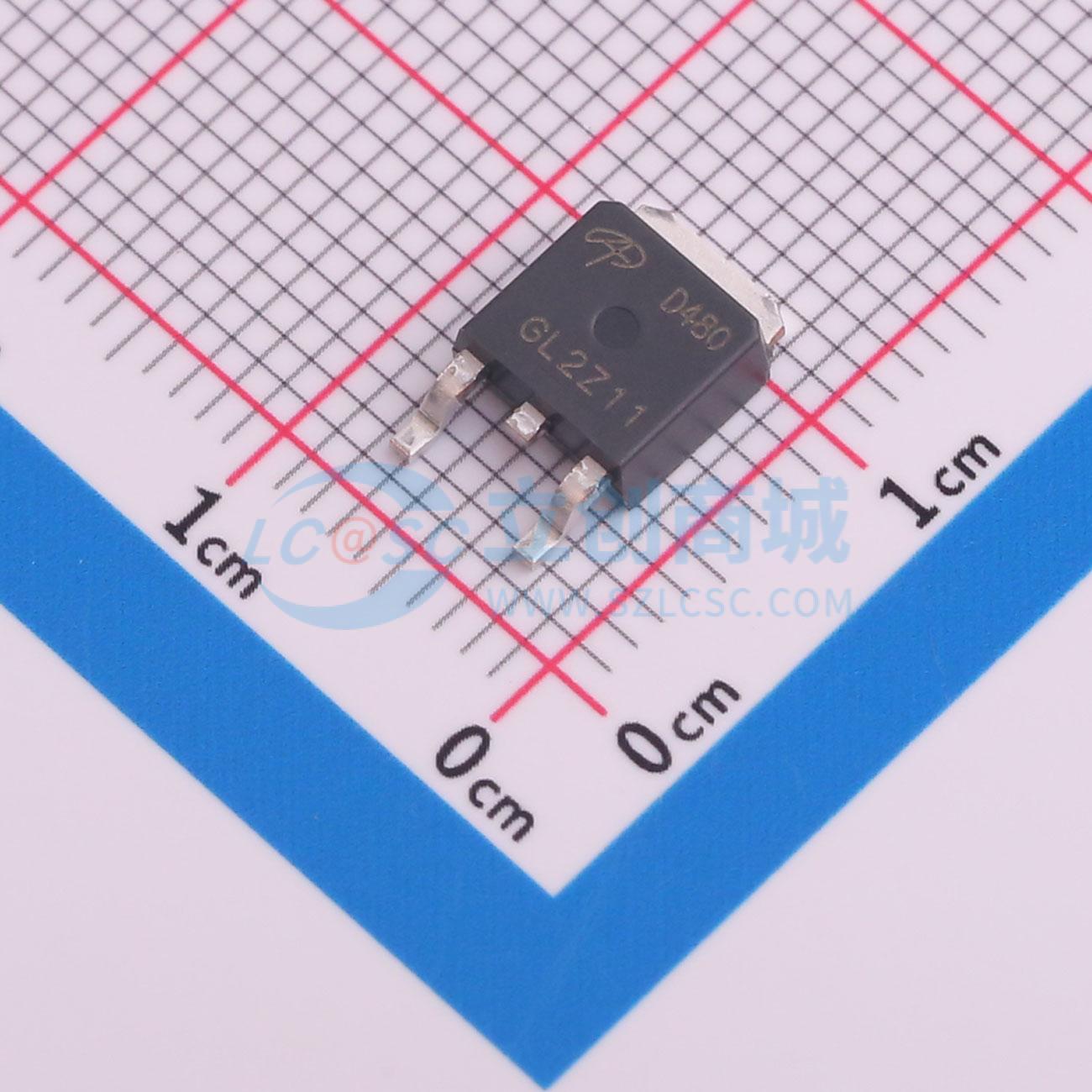

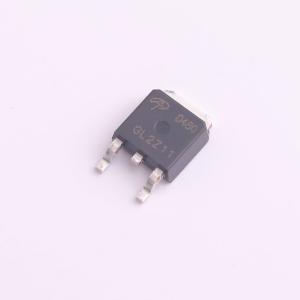

AOD480
1个N沟道 耐压:30V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，以低栅极电荷提供出色的导通电阻。该器件适用于PWM、负载开关和通用应用。
- 品牌名称
- AOS
- 商品型号
- AOD480
- 商品编号
- C427017
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 33mΩ@4.5V | |
| 耗散功率(Pd) | 21W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 4.2nC@4.5V | |
| 输入电容(Ciss) | 448pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
AOD480采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件适用于PWM、负载开关和通用应用。
商品特性
- 漏源电压VDS(V) = 30V
- 漏极电流ID = 25A(栅源电压VGS = 10V)
- 导通电阻RDS(ON) < 23 mΩ(栅源电压VGS = 10V)
- 导通电阻RDS(ON) < 33 mΩ(栅源电压VGS = 4.5V)
- 经过100%非钳位电感开关(UIS)测试
- 经过100%栅极电阻(Rg)测试
