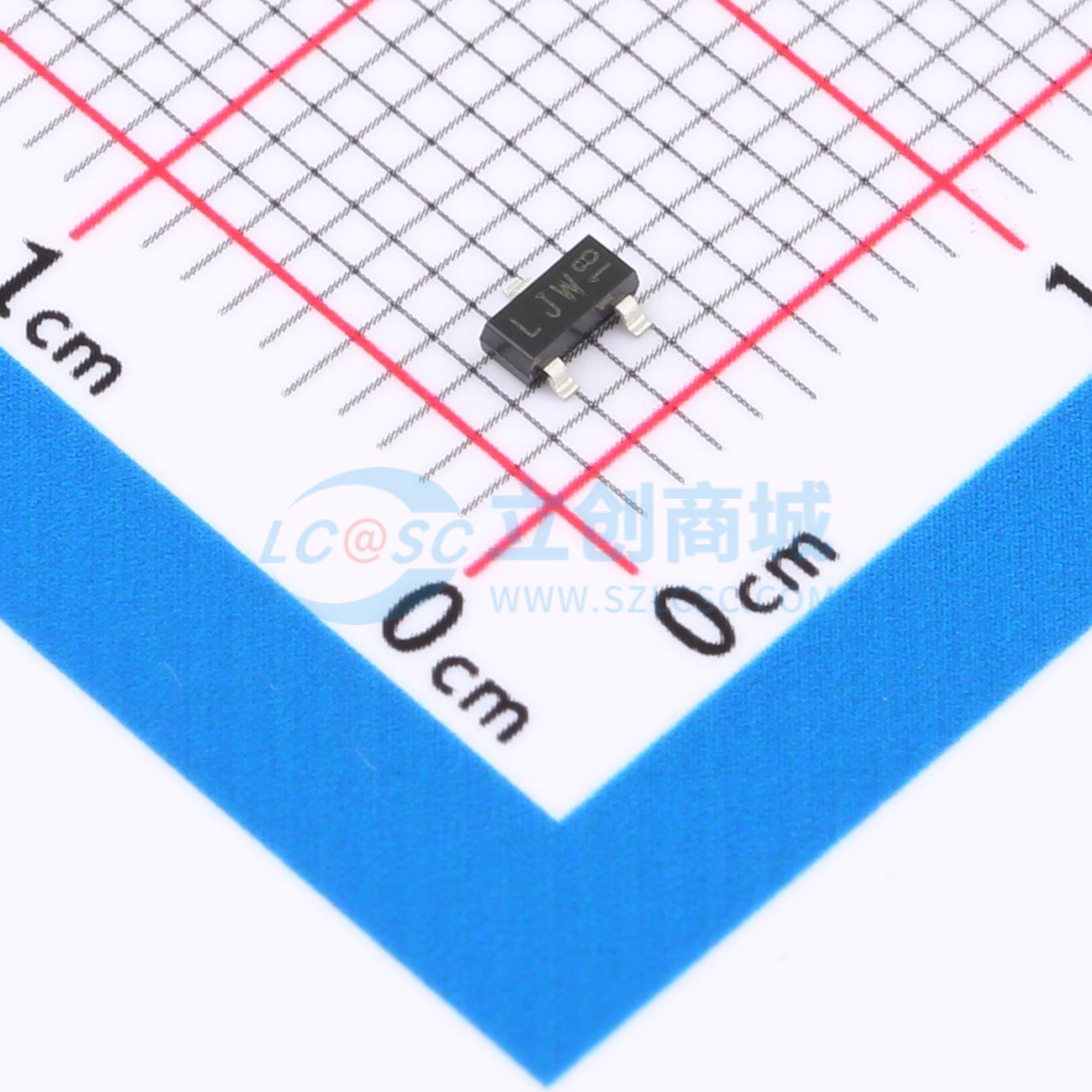

温馨提醒：图片仅供参考，商品以实物为准
NUP1301,215
ESD 80V截止 峰值浪涌电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的超低电容静电放电（ESD）保护阵列，旨在以轨到轨配置保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- NUP1301,215
- 商品编号
- C426836
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 80V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 220W | |
| 击穿电压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的超低电容静电放电（ESD）保护阵列，旨在以轨到轨配置保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单信号线ESD保护（轨到轨配置）
- 超低二极管电容：Cd = 0.6 pF
- 极低反向漏电流：≤30 nA
- 高达30 kV的ESD保护
- 符合IEC 61000 - 4 - 2；4级（ESD）
- 符合IEC 61000 - 4 - 5（浪涌）；在tp = 8/20 μs时，lPPM = 11 A
应用领域
- 电信网络
- 视频线路保护
- 微控制器保护
- I²C总线保护
- 天线电源
- 模拟音频
- D类放大器
