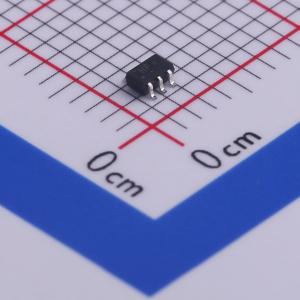

温馨提醒：图片仅供参考，商品以实物为准
74HC1G14GW,125
单路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC1G14、74HCT1G14 是一款带施密特触发器输入的单反相器。输入包含钳位二极管，可使用限流电阻将输入连接到高于 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC1G14GW,125
- 商品编号
- C426700
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 1.9V~2V；4.4V~4.5V；5.9V~6V | |
| 低电平范围(VOL) | 100mV；100mV；100mV | |
| 传播延迟(tpd) | 32ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 波形和脉冲成形器
- 无稳态多谐振荡器
- 单稳态多谐振荡器
