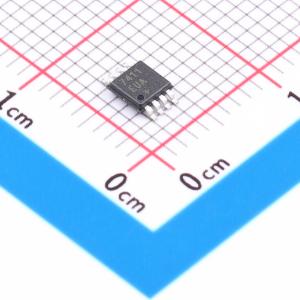

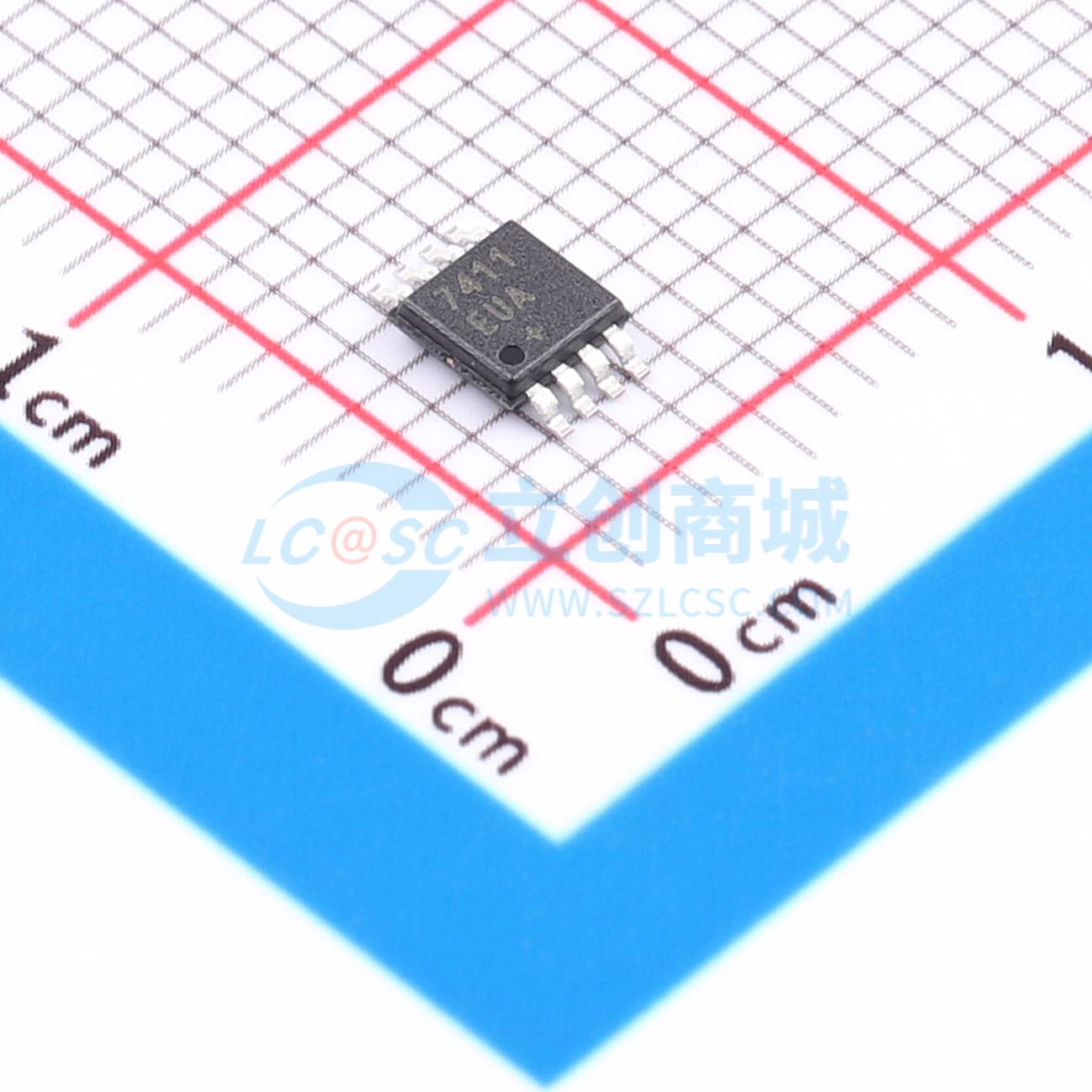

MAX7411EUA+
MAX7411EUA+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 五阶、低通、椭圆函数、开关电容滤波器、尺寸最小的低功耗5阶滤波器
- 商品型号
- MAX7411EUA+
- 商品编号
- C3615657
- 商品封装
- uSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关电容滤波器 | |
| 滤波器类型 | 椭圆滤波器；低通滤波器 |
| 属性 | 参数值 | |
|---|---|---|
| 滤波器阶数 | 5 | |
| 滤波器数 | 1 |
商品概述
MAX7408/MAX7411/MAX7412/MAX7415 五阶椭圆低通开关电容滤波器(SCF)，采用单+5V(MAX7408/MAX7411)或+3V(MAX7412/MAX7415)电源供电。器件电源电流仅为1.2mA，支持转角频率范围1Hz至15kHz，非常适合低功耗DAC后滤波和抗混叠应用。器件支持低功耗模式，可将电源电流降至0.2μA。提供两种时钟选项:通过外部电容实现自时钟，或使用外部时钟获得更严格的截止频率控制。带失调调整引脚可用于调整直流输出电平。MAX7408/MAX7412可提供53dB阻带抑制，过渡比为1.6，滚降陡峭。MAX7411/MAX7415过渡比为1.25，滚降更陡峭，同时仍可提供37dB阻带抑制。其固定响应将设计工作简化为仅选择时钟频率。
商品特性
- 五阶椭圆低通滤波器
- 低噪声低失真:总谐波失真加噪声为-80dB
- 时钟可调转角频率，范围1Hz至15kHz
- 单电源供电:MAX7408/MAX7411为+5V，MAX7412/MAX7415为+3V
- 低功耗:工作模式1.2mA，关断模式0.2μA
- 提供8引脚μMAX/DIP封装
- 低输出失调:±4mV
应用领域
- ADC抗混叠
- CT2基站
- DAC后滤波
- 语音处理
