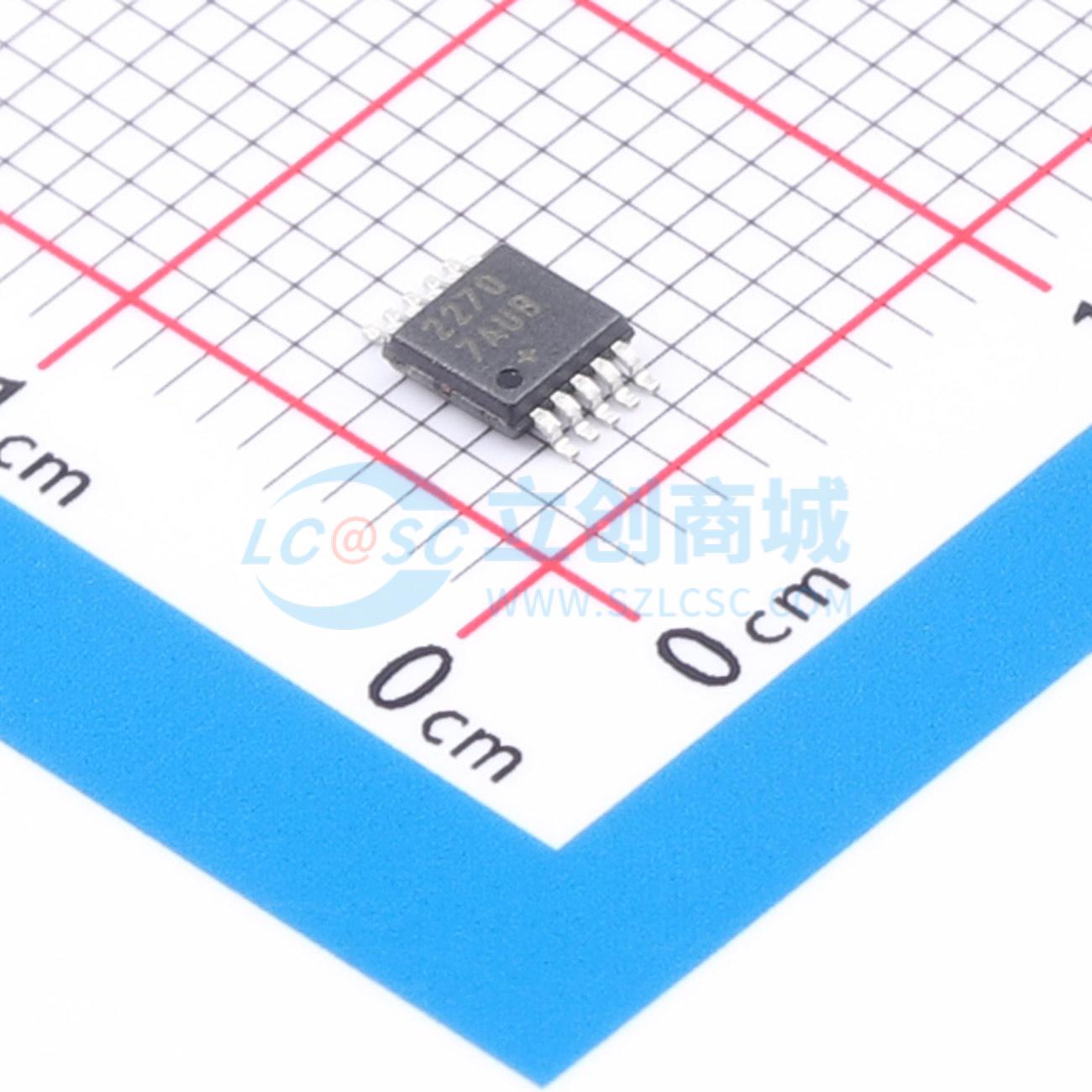

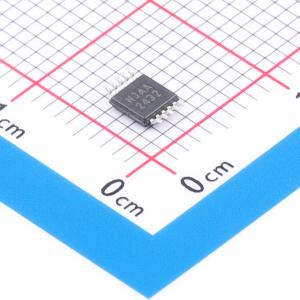

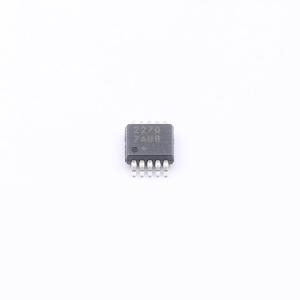

MAX22707AUB+

MAX22707精密过零检测器可基于交流线路输入提供可靠、可重复的过零检测信号。采用开关电容滤波器，在跟踪输入频率变化的同时确保最小过零延迟，与分立解决方案相比，精度更高，输出本质上更稳定。MAX22707采用基于开关电容技术的低功耗精密模拟滤波器，专为交流输入噪声的精密滤波设计。该器件仅需要在交流输入前配置简单的外部输入网络，滤波器无需额外外部元件。可通过滤波选择引脚(FS)选择两种不同的滤波器类型，可选四阶带通滤波器(BPF)和低通滤波器(LPF)，直流平均滤波电容功能用于低通滤波器。MAX22707支持两种标准线路频率(50Hz和60Hz)，适用于两种滤波器类型，低通滤波器模式下还支持整流输入。选择带通滤波器时，可通过频率选择模式控制引脚(MC)在50Hz和60Hz之间选择；选择低通滤波器时，同一引脚可用于在50/60Hz或100/120Hz频段之间选择。整流选择引脚(RS)用于在正弦输入和整流输入之间选择。MAX22707采用紧凑的10引脚μMAX封装，工作温度范围为-40℃至+125℃。

• 精密过零检测
• 集成过零检测，精度±1%
• 高频噪声滤波
• 四阶低通滤波器(LPF)
• 四阶带通滤波器(BPF)
• 可配置，易于使用
• 用户可选择滤波器配置(LPF或BPF)
• 输入频率可选
• 节能待机模式
• 可编程直流平均定时器
• 节省PCB空间和物料清单(BOM)成本
• 无需外部精密滤波电容

• 工业照明调光
• 交流相位检测
