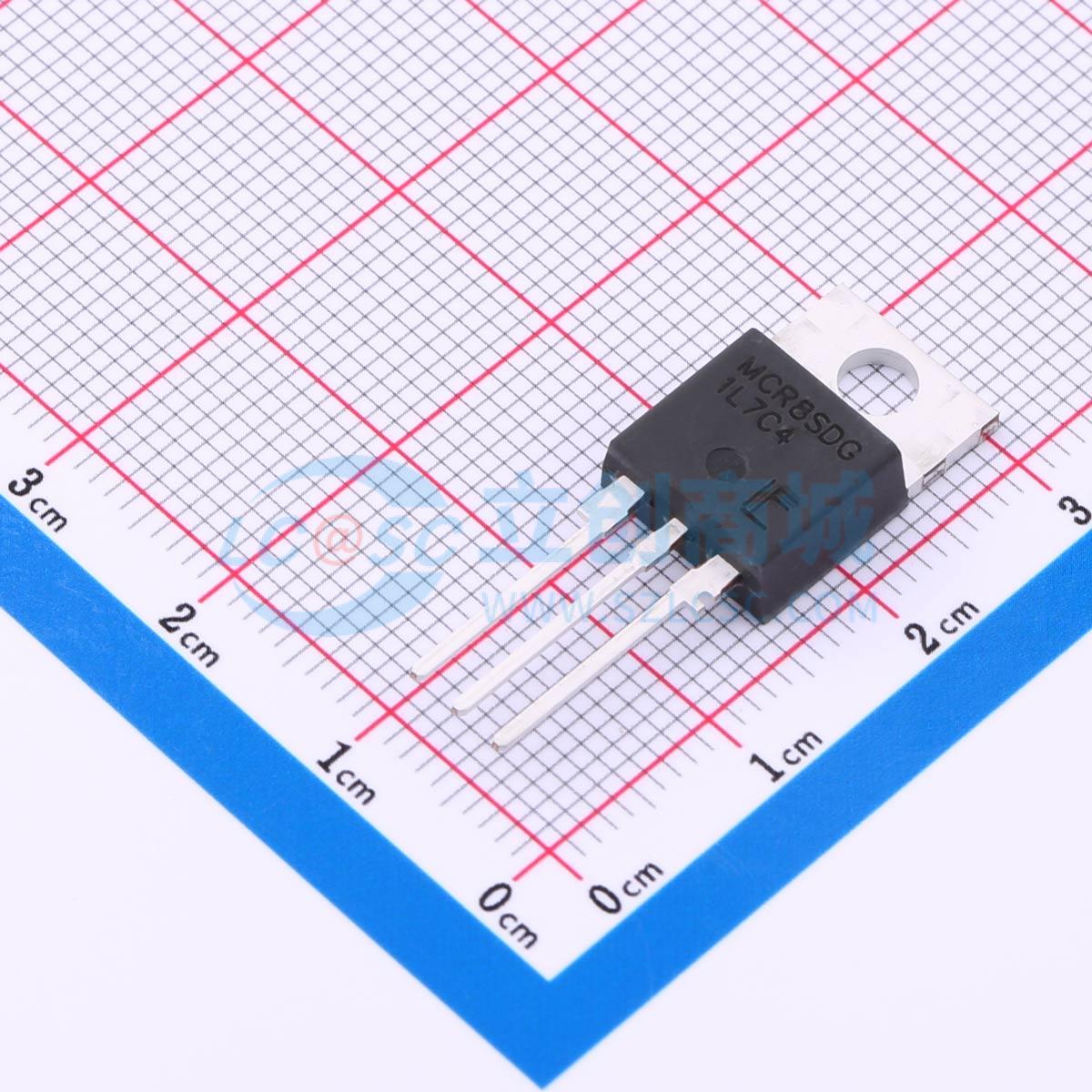

MCR8SDG
灵敏栅极可控硅整流器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主要设计用于半波交流控制应用，如电机控制、加热控制和电源；或适用于任何需要半波硅门控器件的场合。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- MCR8SDG
- 商品编号
- C3614676
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 断态峰值电压(Vdrm) | 400V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 通态峰值电压(Vtm) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 门极触发电流(Igt) | 200uA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 6mA | |
| 工作温度 | -40℃~+110℃ |
商品概述
主要设计用于半波交流控制应用，如电机控制、加热控制和电源；或任何需要半波硅栅控器件的地方。
商品特性
- 灵敏栅极，允许由微控制器和其他逻辑电路触发
- 阻断电压高达800V
- 在80°C时，通态电流额定值为8A RMS
- 高浪涌电流能力 - 80A
- 坚固、经济的TO - 220AB封装
- 玻璃钝化结，确保可靠性和一致性
- 规定了IGT、VGT和IH的最小值和最大值，便于设计
- 在110°C时，抗dv/dt能力最小为5V/μsec
- 这些是无铅器件
应用领域
- 电机控制
- 加热控制
- 电源
