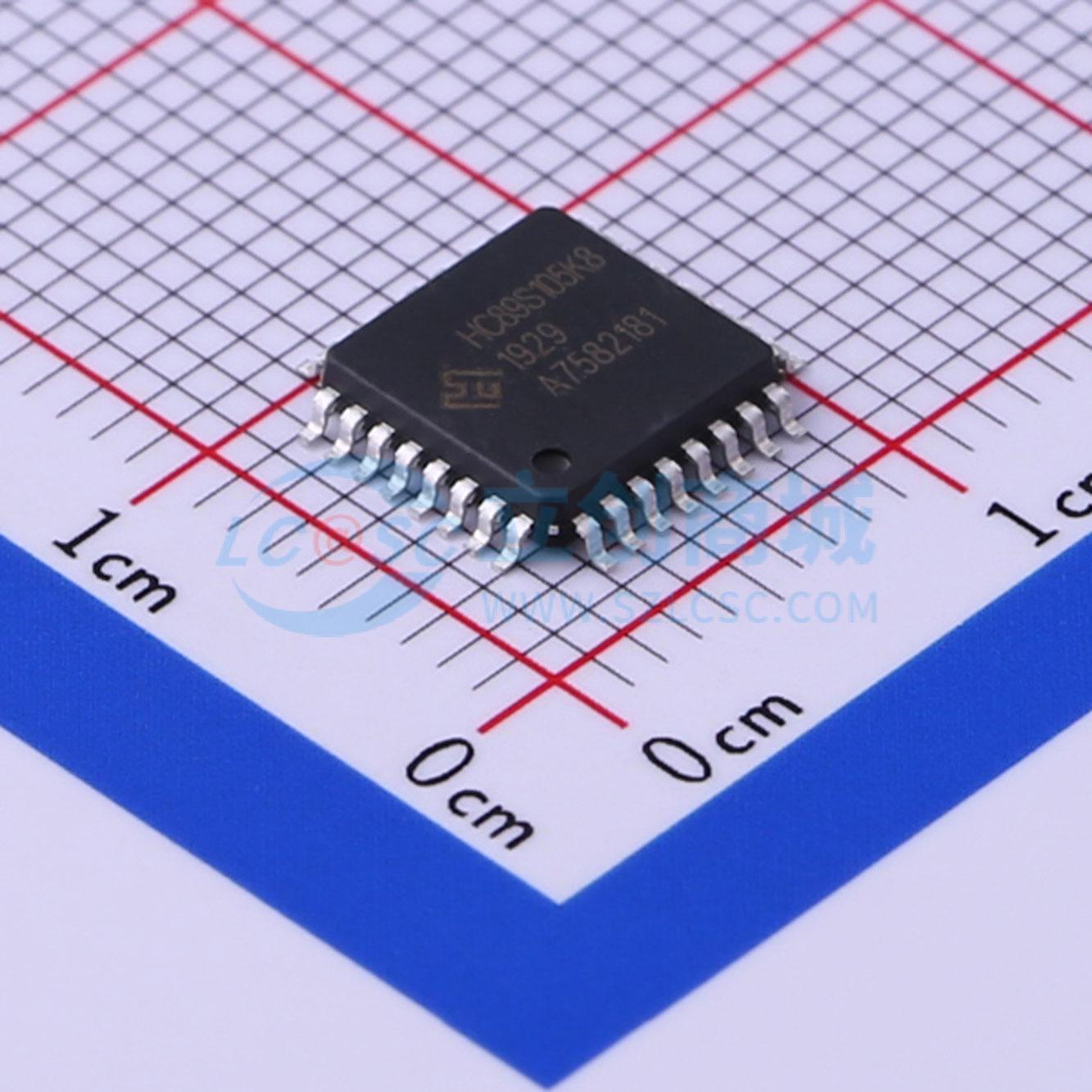

HC89S105K8T6

停产 HC89S105K8T6

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HC89S105xx 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机，内部最多 64K Bytes FLASH 程序存储器，256 Bytes IRAM 和 2K Bytes XRAM，6 组双向 I/O 口，1 个外设功能引脚全映射模块 PTM，2 个 16 位定时器/计数器，2 个 PCA 模块，3 组 12 位带死区控制互补 PWM，2 个串行通信口，1 个 IIC 通信口，1 个 SPI 通信口，1 个 RTC 电路，最多 23 + 2 路 12 位 ADC，四种系统工作模式（正常、低速、掉电和空闲）和 16 个中断源。
品牌名称: holychip(芯圣电子)
商品型号: HC89S105K8T6
商品编号: C424410
商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.17克(g)

商品参数

商品概述

HC89S105xx 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机，内部最多 64K Bytes FLASH 程序存储器，256 Bytes IRAM 和 2K Bytes XRAM，6 组双向 I/O 口，1 个外设功能引脚全映射模块 PTM，2 个 16 位定时器/计数器，2 个 PCA 模块，3 组 12 位带死区控制互补 PWM，2 个串行通信口，1 个 IIC 通信口，1 个 SPI 通信口，1 个 RTC 电路，最多 23 + 2 路 12 位 ADC，四种系统工作模式（正常、低速、掉电和空闲）和 16 个中断源。

商品特性

CPU：增强型 1T 8051 内核
ROM：最多 64K Bytes FLASH；IAP 和 ICP 操作；灵活的代码保护模式
RAM：256 Bytes IRAM；2K Bytes XRAM
时钟：内部高精度（±1%）32MHz RC；外部高频晶振 4MHz－16MHz；外部低频晶振 32.768KHz；外设模块时钟可单独开关；系统时钟最高可跑 16MHz
多种复位方式：上电复位（POR）；多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V；看门狗（WDT）复位；软件复位；外部管脚电压（1.2V）检测复位；外部管脚低电平复位
I/O：41/29 个双向 I/O 口；多种模式可配：输入、带上拉输入、下拉输入、施密特输入、模拟输入、推挽输出、开漏输出、开漏带上拉输；2 级端口驱动电流可选；外设功能引脚全映射模块 PTM
中断：多达 16 个中断源；4 级中断优先级；15/13 个外部中断
定时器/计数器：2 个 16 位 Timer(T0/T1)；支持 16 位自动重载
PWM：最多 3 组 12 位带死区控制互补 PWM；具有故障检测功能
PCA：16 位捕获/比较/软件定时；8 位 PWM
通讯模块：2 个 UART；1 个 SPI；1 个 IIC
ADC 检测电路：支持最多 23 + 2 通道 12 位 ADC 检测；ADC 参考电压可选内部 Vref、外部 Vref；具有省电唤醒功能
低电压检测模块：VDD 多级电压检测，可中断 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V；外部管脚电压（1.2V）检测，可中断
循环冗余校验（CRC）
省电模式：空闲模式；掉电模式
工作条件：宽电压 2.0V - 5.5V；温度范围 -40°C - +85°C
封装类型：LQFP48；LQFP32
外设引脚为输入功能（T0/1 外部输入、RXD 等等）特性时，系统将允许其多对一映射，即将多种输入特性外设功能引脚分配到同一 IO 口上，此举可使用户系统得到更好优化
外设引脚为输出功能（T0/1 时钟输出、TXD 等等）特性时，如果将多个输出特性外设功能引脚分配到同一 IO 口，遵循固定的优先级，只能有一个输出有效
软件操作，使用灵活。用户在应用系统设计时，不用考虑外设功能引脚布局问题，从而降低开发成本
用户在开发过程中遇到如 PCB 上外设功能引脚布局错误情况时，可使用该模块对外设功能引脚进行重新分配，从而缩短开发周期
用户应用系统升级如更换外围器件或 MCU 时，改动项可减至最少，从而降低系统维护成本

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	64KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	29
	ADC(位数)	12bit
	工作电压	2V~5.5V
