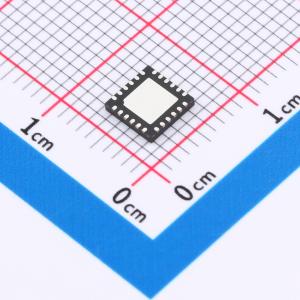

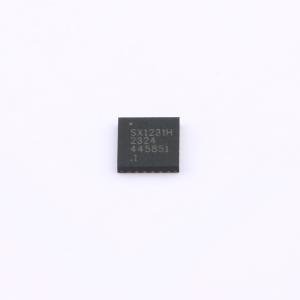

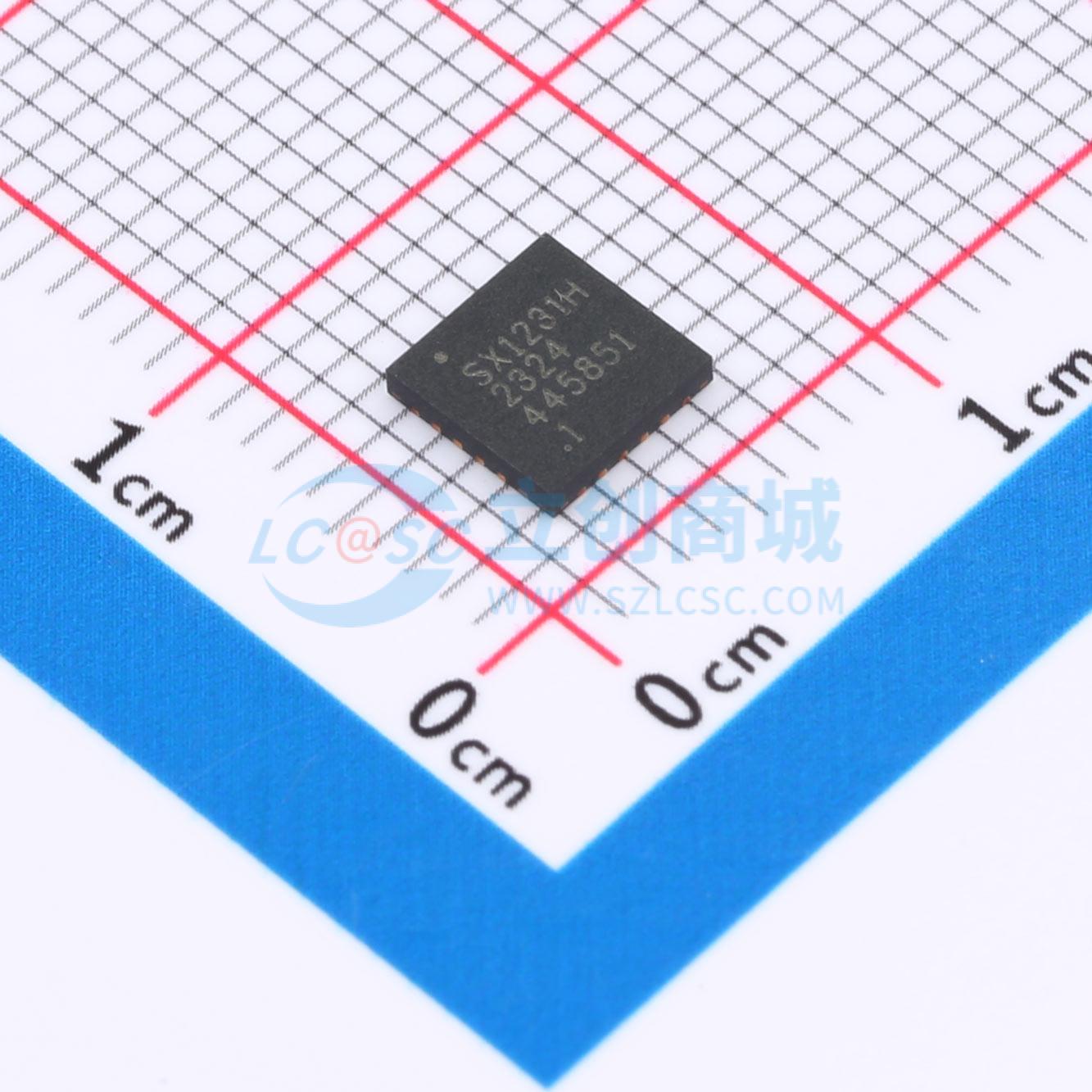

SX1231HIMLTRT

低功耗集成UHF收发器，带片上+20dBm功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 能够在包括433、868和915 MHz免许可ISM（工业、科学和医疗）频段在内的宽频率范围内运行。其高度集成的架构允许使用最少的外部组件，同时保持最大的设计灵活性。所有主要的射频通信参数都是可编程的，并且大多数参数可以动态设置。提供了可编程窄带和宽带通信模式的独特优势，无需修改外部组件。针对低功耗进行了优化，同时提供高射频输出功率和信道化操作。TrueRF™技术能够减少外部组件数量（无需声表面波滤波器），同时仍满足ETSI和FCC法规。
品牌名称: SEMTECH
商品型号: SX1231HIMLTRT
商品编号: C3606792
商品封装: QFN-24(5x5)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	数据速率	300Kbps
	发射电流	16mA
	灵敏度	-120dBm
	接收电流	16mA
	工作温度	-40℃~+85℃
	功能特性	CRC校验功能；支持RSSI功能；输入同步字识别功能；上电复位功能

商品概述

SX1231H是一款高度集成的射频收发器，能够在宽频率范围内工作，包括433、868和915 MHz免许可的ISM（工业、科学和医疗）频段。其高度集成的架构在保持最大设计灵活性的同时，将外部组件数量降至最低。所有主要的射频通信参数均可编程，且大多数参数可以动态设置。SX1231H具有独特的优势，可实现可编程的窄带和宽带通信模式，而无需修改外部组件。该产品在提供高射频输出功率和信道化操作的同时，针对低功耗进行了优化。TrueRF™技术可减少外部组件数量（无需声表面波滤波器），同时仍满足ETSI和FCC法规要求。

商品特性

具备+20 dBm（100 mW）的功率输出能力
高灵敏度：在1.2 kbps时低至 -120 dBm
高选择性：16抽头FIR信道滤波器
强大的前端：IIP3 = -18 dBm，IIP2 = +35 dBm，80 dB阻塞抗扰度，无镜像频率响应
低电流：Rx = 16 mA，寄存器保持电流为100 nA
可编程输出功率：从 -18至 +20 dBm，以1 dB为步进
芯片在电压范围内具有恒定的射频性能
FSK比特率高达300 kb/s
全集成合成器，分辨率为61 Hz
支持FSK、GFSK、MSK、GMSK和OOK调制
内置比特同步器，可进行时钟恢复
可识别输入同步字
动态范围RSSI大于115 dB
具有自动射频检测和超快速AFC功能
具有CRC - 16、AES - 128和66字节FIFO的数据包引擎
内置温度传感器

应用领域

自动抄表
无线传感器网络
家庭和楼宇自动化
无线报警和安全系统
工业监测与控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	424MHz~510MHz；862MHz~1.02GHz；290MHz~340MHz
	接口类型	SPI
	工作电压	2.4V~3.6V
	应用领域	ISM
	输出功率	20dBm
