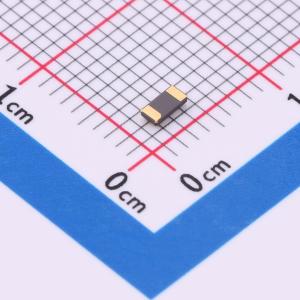

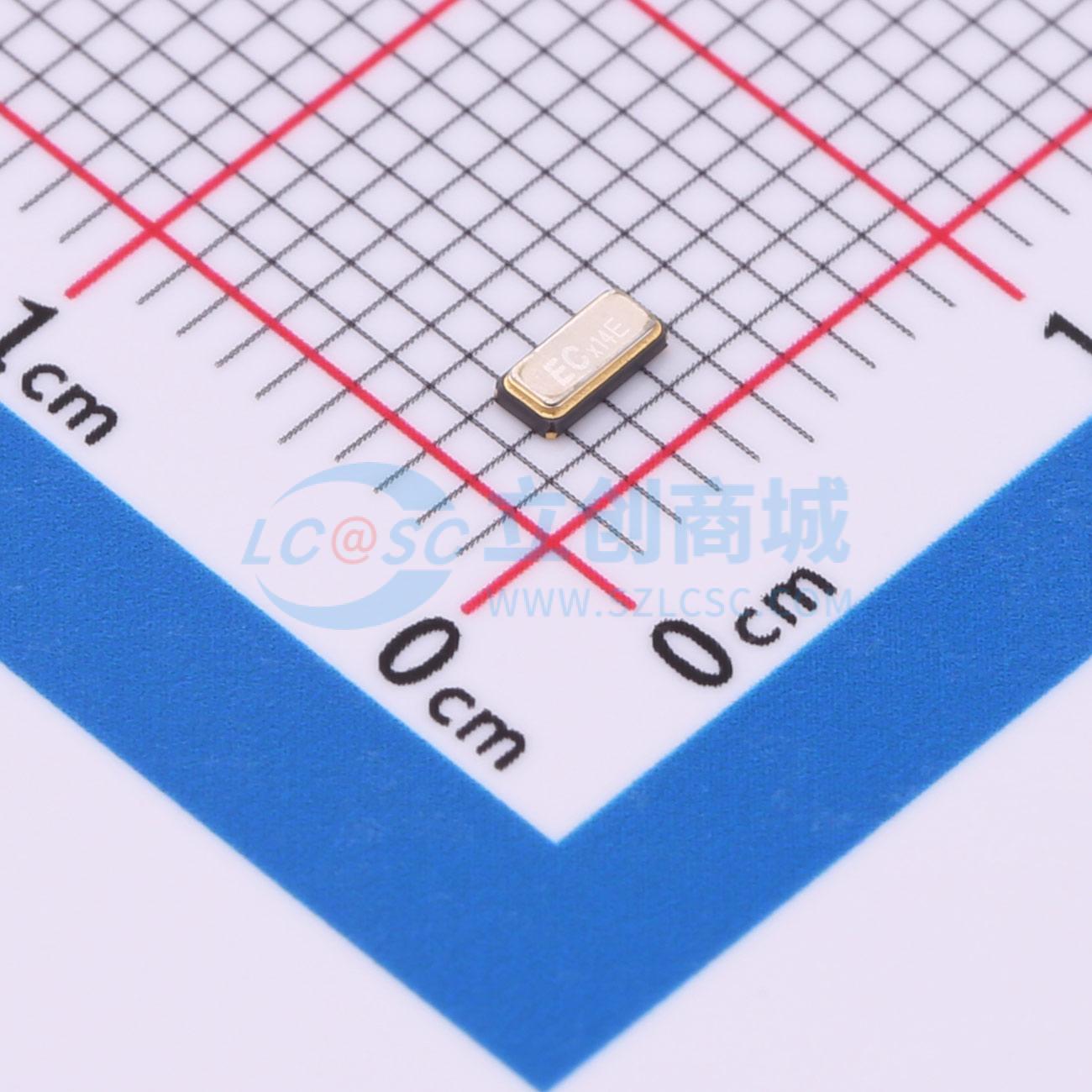

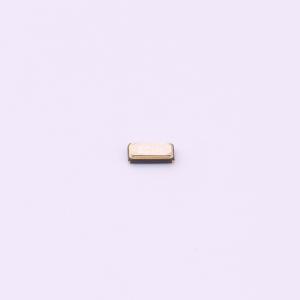

EF3276E009
32.768kHz ±20ppm 12.5pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ECEC(东晶)
- 商品型号
- EF3276E009
- 商品编号
- C39847222
- 商品封装
- SMD3215-2P
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无源晶振 | |
| 晶振类型 | 贴片晶振 | |
| 频率 | 32.768kHz | |
| 常温频差 | ±20ppm |
| 属性 | 参数值 | |
|---|---|---|
| 负载电容 | 12.5pF | |
| 等效串联电阻(ESR) | 60kΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
该文档是石英晶体单元的规格说明。介绍了晶体的支架类型为MF3215 3.2×1.5，频率为32.768 KHz。测量的标准大气条件为环境温度25 ± 3℃，相对湿度40% ~ 70%。晶体采用NT切割（表面弯曲模式）。还提及了产品清洁、焊接、存储等方面的注意事项，如超声波清洁可能影响产品电气特性，建议清洁前进行验证测试；避免超声波焊接；存储温度产品本身有要求，包装材料温度为5℃ - 40℃；手动焊接推荐条件为温度350 ± 10℃，时间最长3秒，重新焊接最多两次。
商品特性
- 支架类型为MF3215 3.2×1.5
- 频率为32.768 KHz
- 采用NT切割（表面弯曲模式）
