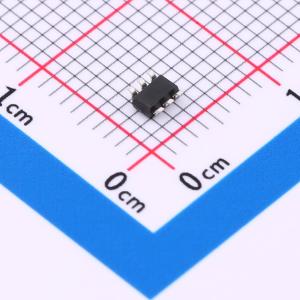

DW01A-JSM
单节锂电池保护IC
- 描述
- 适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- DW01A-JSM
- 商品编号
- C39846919
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 300mV~6V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
DVV01A内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能：过充电检测电压 4.280V，过充电恢复电压 4.080V，过放电检测电压 2.400V，过放电恢复电压 3.000V
- 放电过电流检测功能：过电流检测电压 0.150V，短路检测电压 1.000V
- 充电过流检测电压 -0.150V
- 负载检测功能
- 充电器检测功能
- OV充电功能
- 过放自恢复功能
- 低电流消耗：工作模式 1.5μA (典型值) (Ta = +25°C)，过放电时耗电流 (有过放自恢复功能) 0.7 μA (典型值） (Ta = +25°C)
- 无铅、无卤素
应用领域
- 锂离子可充电电池
