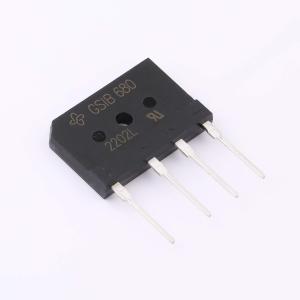

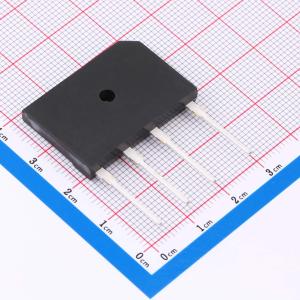

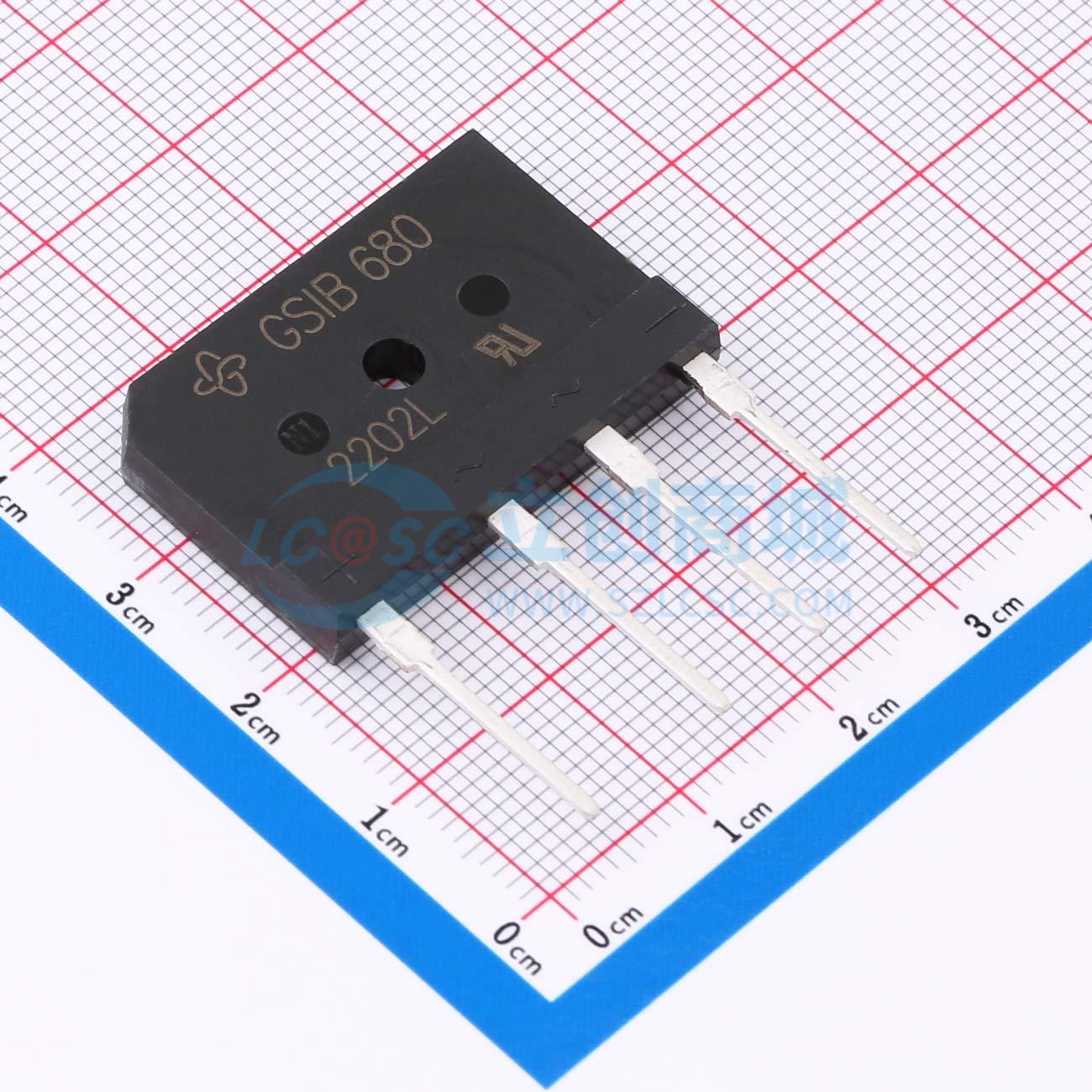

GSIB680-E3/45
耐压:800V 电流:6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：UL认证文件编号E54214。 薄型单列直插式封装。 玻璃钝化芯片结。 高浪涌电流能力。 高外壳介电强度1500VRMS。 浸焊温度最高275°C，持续10s，符合JESD 22-B106。应用：用于开关电源、家用电器、办公设备、工业自动化应用的交流/直流桥式全波整流的通用用途
- 品牌名称
- VISHAY(威世)
- 商品型号
- GSIB680-E3/45
- 商品编号
- C3591034
- 商品封装
- GSIB-5S
- 包装方式
- 管装
- 商品毛重
- 11.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 950mV@3A | |
| 直流反向耐压 (Vr) | 800V | |
| 整流电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@800V | |
| 非重复峰值浪涌电流 (Ifsm) | 180A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品特性
- UL认证文件编号E54214
- 薄型单列直插式封装
- 玻璃钝化芯片结
- 高浪涌电流能力
- 1500VRMS的高外壳介电强度
- 按照JESD 22 - B106标准，浸焊温度最高275°C，时间最长10s
- 材料分类：有关合规定义请见www.vishay.com/doc?99912
应用领域
用于开关电源、家用电器、办公设备、工业自动化应用的交流/直流桥式全波整流的通用用途。
