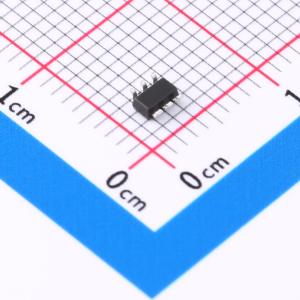

温馨提醒：图片仅供参考，商品以实物为准
MS5110S-A0
16-bit 内置基准模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS5110S是一款高精度16bit模数转换器。内部集成2.048V基准源，差分输入范围达到±2.048V。使用了I²C兼容接口。电源电压范围为2.7V到5.5V。MS5110S转换速率为15、30、60或240SPS，集成可编程增益放大器，增益最高可到8倍。在单次转换模式，MS5110S在转换结束后会自动进入省电状态，减小功耗。MS5110S是一个全差分、16位、Σ-Δ型模数转换器，由一个带有可调增益的Σ-Δ模数转换器、一个2.048V的电压基准、一个时钟振荡器、一个数字滤波器和一个I²C接口组成。其设计简单、极易配置的特点使得用户很容易获得精确的测量值。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5110S-A0
- 商品编号
- C39833142
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 240Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 275kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 280uA | |
| 功能特性 | 集成调制器；双极性输入；内置数字滤波器；上电复位 |
商品概述
MS5110S是一款高精度16位模数转换器。内部集成2.048V基准源，差分输入范围达到±2.048V。使用了I²C兼容接口。电源电压范围为2.7V到5.5V。MS5110S转换速率为15、30、60或240SPS，集成可编程增益放大器，增益最高可到8倍。在单次转换模式，MS5110S在转换结束后会自动进入省电状态，减小功耗。MS5110S可用在高精度测量以及对空间、功耗有一定要求的应用场合中。
商品特性
- I²C接口
- 片上基准@3.3V：2.048V ±0.1%
- 温度漂移：30ppm/℃
- 内部集成PGA：1到8倍
- 内部集成振荡器
- 16位无失码精度
- INL：±0.005% of FSR
- 8个可用I²C地址
- 可编程输出速率：15SPS到240SPS
- 工作电压范围：2.7V到5.5V
- 低电源功耗：280μA@3.3V
应用领域
- 手持仪器
- 工业控制
- 智能变送器
- 工业自动化
- 温度测量
