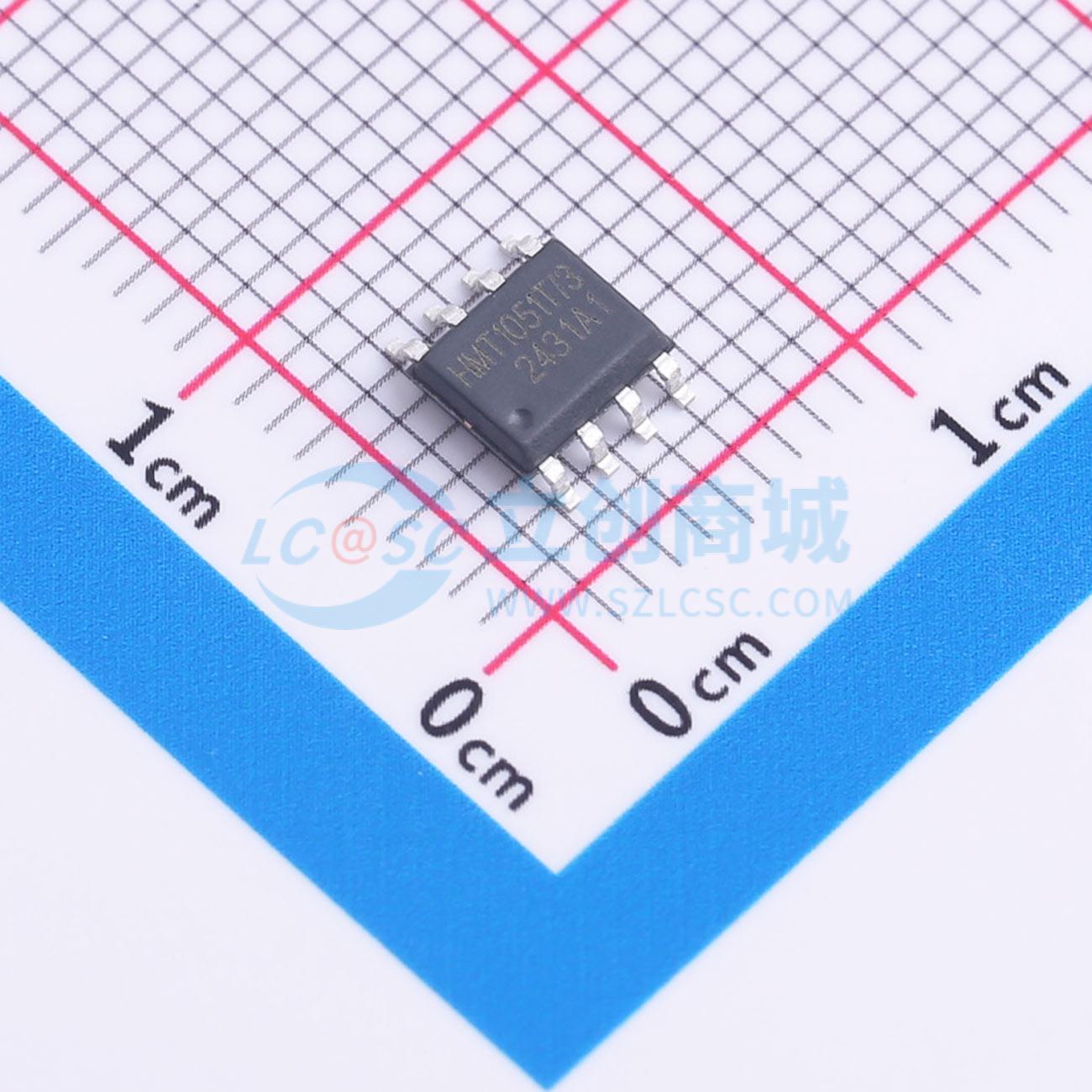

温馨提醒：图片仅供参考，商品以实物为准
HMT1051T/3
故障保护CAN收发器带CAN FD
- 描述
- 符合ISO 11898-2:2016和ISO 11898-5:2007标准，支持经典CAN和5Mbps CAN FD。提供高可靠性EMC和ESD性能。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- HMT1051T/3
- 商品编号
- C39832440
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 180mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 5mA |
商品概述
HMT1051高速CAN收发器为控制器局域网（CAN）协议控制器与物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用而设计，为CAN协议控制器提供差分发送和接收能力。 HMT1051具备改进的电磁兼容性（EMC）和静电放电（ESD）性能，还具有以下特点：
- 电源电压关闭时，对CAN总线呈现理想的无源特性
- 带有VIO引脚的型号可直接与电源电压为3.3V至5V的微控制器连接 HMT1051实现了ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5中定义的CAN物理层。这种实现方式可在CAN FD快速阶段以高达5Mbps的数据速率实现可靠通信。
商品特性
- 符合ISO 11898 - 2:2016和ISO 11898 - 5:2007物理层标准
- 所有器件均支持传统CAN和5Mbps CAN FD
- I/O电压范围支持3.3V和5V微控制器
- 无电源时呈现理想的无源特性
- 符合IEC标准的ESD保护，高达±15kV
- 总线故障保护：±70V
- 欠压保护
- 驱动器显性超时（TXD DTO）
- 热关断保护
- 接收器共模输入电压：±30V
- SOP8封装和DFN3x3封装
应用领域
- 汽车与交通运输
- 重型机械ISOBUS应用（ISO 11783）
