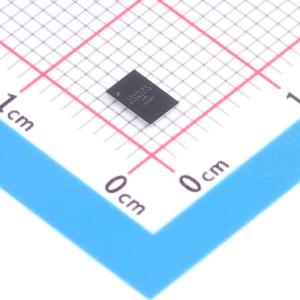

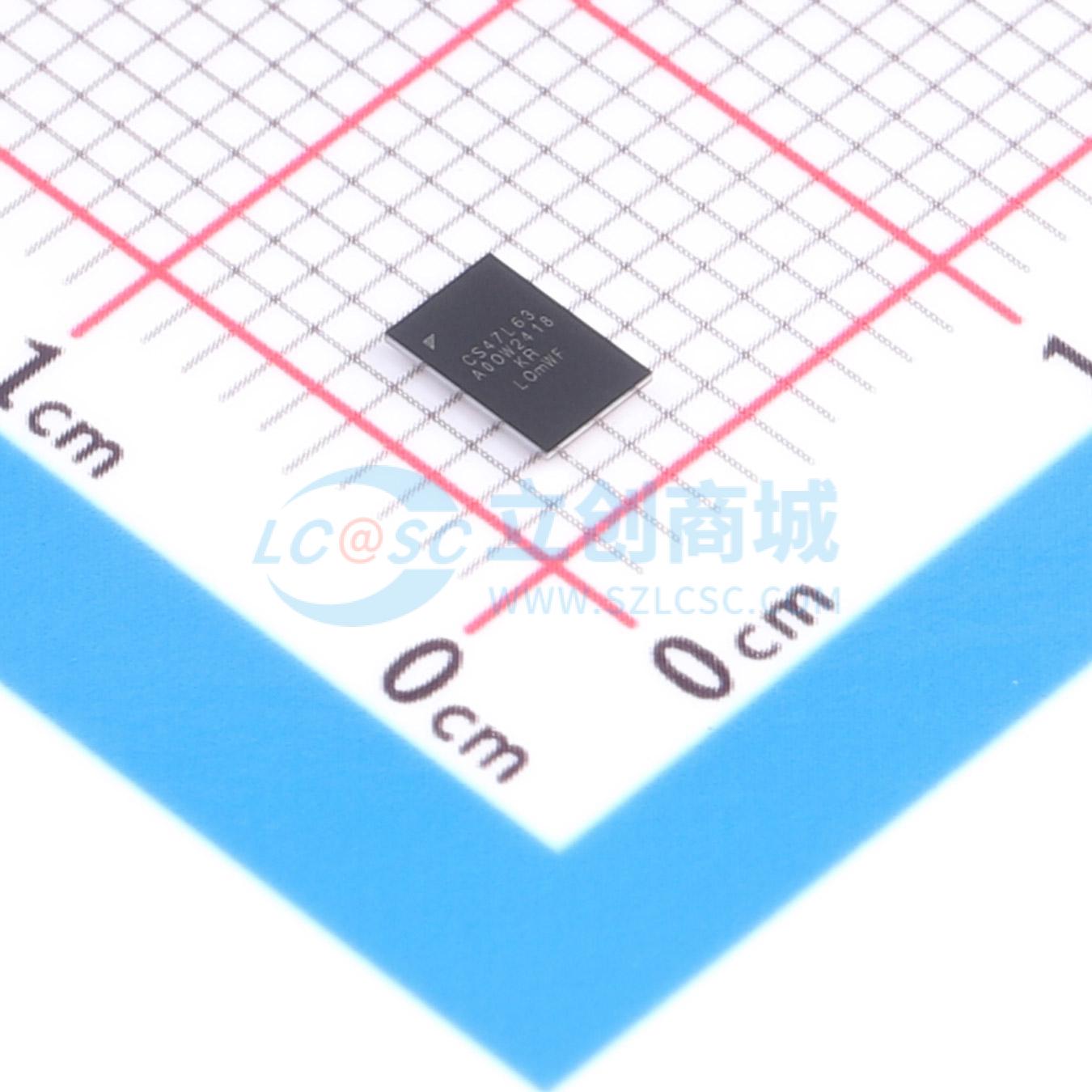

CS47L63-CWZR

CS47L63 是一款专为耳塞式耳机和其他便携式音频设备设计的高性能、低功耗音频数字信号处理器。该器件将可编程的 Halo Core 数字信号处理器与多种高能效的固定功能音频处理器相结合。其高性能数模转换器和差分输出驱动器经过优化，可直接连接外部耳机负载。Halo Core 数字信号处理器支持多种并发音频功能，包括环境噪声消除、语音触发检测、降噪、媒体增强等。支持第三方数字信号处理器编程，为产品差异化提供了广阔的可能性。Halo Core 数字信号处理器集成在一个全数字、灵活可配置的混音和路由引擎中，并配有采样率转换器，以支持广泛的应用场景。CS47L63 支持多达四个模拟输入或多达四个脉冲密度调制数字输入。提供低功耗输入模式，支持使用模拟或数字输入的始终开启（例如，语音触发）功能。提供两个数字音频串行端口，每个端口均支持高达 192 kHz 采样率的多通道操作。器件内部集成了两个频率锁定环，支持广泛的系统时钟频率范围。内部振荡器支持始终开启的语音处理功能，无需外部时钟。提供主控接口，支持使用标准 I²C 或 SPI 协议连接外部外设（例如加速度计）。CS47L63 通过支持 I²C 和 SPI 操作模式的控制接口进行配置。器件由 1.8 V 和 1.2 V 电源供电。如有需要，可使用额外的电源（通常直接连接至 4.2 V 电池）为低压差线性稳压器和麦克风偏置发生器供电。其电源、时钟和输出驱动器架构旨在最大限度地延长设备在语音、音乐和待机模式下的电池续航时间。

• Halo Core™ 数字信号处理器
• 双乘加器，150 MHz 音频信号处理器
• 200 kB 程序存储器，408 kB 数据存储器
• 快速傅里叶变换、最小均方和有限脉冲响应加速器
• 可编程宽带、多麦克风音频处理 — Cirrus Logic® 环境噪声消除
• 集成多通道 24 位音频处理器
• 104 dB 信噪比麦克风输入（16 kHz）
• 多通道异步采样率转换
• 多达四个模拟或数字麦克风输入
• 差分耳机输出驱动器
• 两个多通道音频串行端口，支持高达 192 kHz 的采样率
• 用于连接外部外设的主控 SPI I²C 接口
• 包含两个频率锁定环的灵活时钟配置
• 集成振荡器，支持始终开启的语音操作
• 多达 12 个通用输入/输出引脚上的可配置功能
• 集成电压调节器电路
• 可切换的麦克风电源/偏置输出

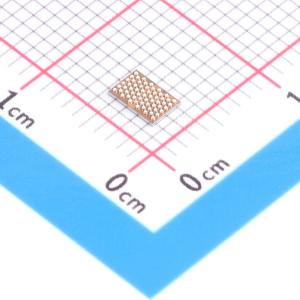

• 晶圆级芯片尺寸封装，0.4 mm 间距

• 耳塞式耳机和移动配件
• 始终开启的语音触发设备
