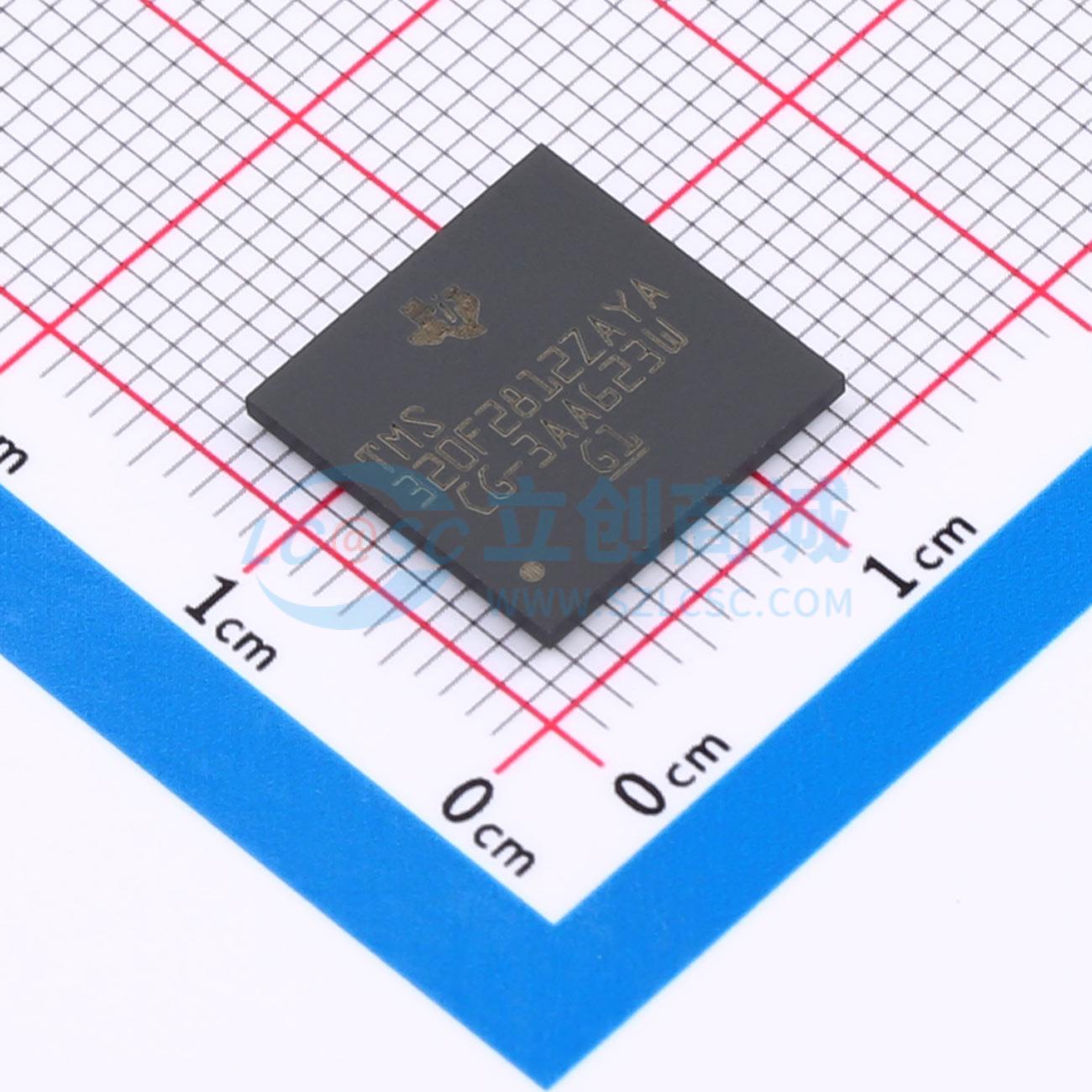

Name: TI(德州仪器) TMS320F2812ZAYAR
Brand: TI(德州仪器)
SKU: C3587701
Price: 202.85 CNY
Availability: InStock

商品概述

TMS320F2810、TMS320F2811 和TMS320F2812 器件均属于TMS320C28x DSP 系列器件，是适用于高要求控制应用的高度集成和高性能的解决方案。

商品特性

高性能静态CMOS技术 – 150MHz（6.67ns周期时间）– 低功耗（135MHz时为1.8V内核电压，150MHz时为1.9V内核电压，3.3V I/O）设计
支持JTAG边界扫描 – IEEE标准1149.1 - 1990 IEEE标准测试访问端口和边界扫描架构
高性能32位CPU (TMS320C28x)
- 16x16和32 x 32 MAC操作
- 16x16双MAC
- 哈佛(Harvard)总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 4M线性程序/数据地址范围
- 高效代码（使用C/C++和汇编语言）
- TMS320F24x/LF240x处理器源代码兼容
片上存储器
- 高达128Kx16的闪存（四个8Kx16和六个16Kx16的扇区）
- 1K x 16 OTP ROM
- L0和L1：2块4Kx16的单周期访问RAM(SARAM)
- H0：1块8Kx16的SARAM
- M0和M1：2块1Kx16的SARAM
引导ROM (4Kx16)
- 具有软件引导模式
- 标准数学表
外部接口(F2812)
- 总内存大于1Mx16
- 可编程等待状态
- 可编程读取/写入选通计时
- 三个独立芯片可选
字节序：小端字节序
时钟和系统控制
- 片上振荡器
- 看门狗计时器模块
三个外部中断
可支持45个外设中断的外设中断扩展(PIE)块
三个32位CPU计时器
128位安全密钥/锁
- 保护闪存/OTP和L0/L1 SARAM
- 防止固件逆向工程
电机控制外设
- 两个事件管理器（EVA，EVB）
- 与240xA器件兼容
串行端口外设
- 串行外设接口(SPI)
- 两个串行通信接口(SCI)，标准UART
- 增强型控制器局域网络(eCAN)
- 多通道缓冲串行端口(McBSP)
12位ADC、16通道
- 2 x 8通道输入多路复用器
- 两个采样保持
- 单个/同步转换
- 转换速率快：80ns/12.5MSPS
多达56个通用I/O (GPIO)引脚
高级仿真特性
- 分析和断点功能
- 通过硬件的实时调试
开发工具包括
- ANSI C/C++编译器/汇编器/连接器
- Code Composer Studio IDE
- DSP/BIOS
- JTAG扫描控制器
- IEEE标准1149.1 - 1990 IEEE标准测试访问端口和边界扫描架构
低功耗模式，节省能耗
- 支持闲置、待机、停机模式
- 禁用单独的外设时钟

应用领域

高级驾驶辅助系统(ADAS)
楼宇自动化
电子销售终端
电动汽车/混合动力电动汽车(EV/HEV)动力传动
工厂自动化
电网基础设施
工业运输
医疗、保健与健身
电机驱动器
电力输送
电信基础设施
测试和测量

	属性	参数值
	商品目录	数字信号处理器(DSP/DSC)
	最大主频	150MHz
	内核数	单核
	FLASH容量	256KB
	OTP存储器容量	2KB
	RAM一级缓存	-
	RAM二级缓存	-

	属性	参数值
	RAM三级缓存	-
	ROM容量	-
	I/O数量	56
	工作电压	3.14V~3.47V
	工作温度	-40℃~+85℃
	功能特性	中断响应；实时时钟与定时器；集成PWM控制；高速外设接口；安全存储与保护；集成ADC接口；硬件乘加加速；低功耗模式
