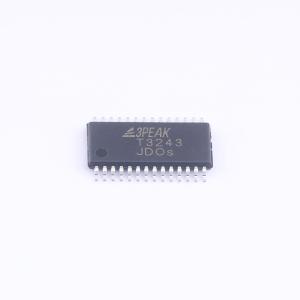

TPT3243-TS6R
3V至5.5V、1Mbps多通道RS-232收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT3243-TS6R
- 商品编号
- C39789960
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±20kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 0.38mA | |
| 功能特性 | 低功耗模式 |
商品概述
TPT3243是具备±20 kV IEC61000 - 4 - 2接触式ESD保护、由3.0 V至5.5 V供电的收发器，符合RS - 232平衡通信标准。每个接收器将TIA/RS - 232输入转换为TTL/CMOS电平。 电荷泵和外部电容支持该器件在3.0 V至5.5 V的单电源下工作。该器件有一个始终激活的输出ROUT2B，这使得使用振铃指示器的应用在器件断电时也能传输数据。 自动断电功能支持超低功耗模式。当ONLINE为低且OFF为高时，如果器件未检测到有效的RS - 232信号，则驱动器输出被禁用。如果将OFF设置为低电平，驱动器和接收器（除ROUT2B外）都将被禁用，电源电流降至1μA。 该器件典型阈值为1.25 V，典型迟滞为0.3 V，可接受±25 V的输入。器件的数据信号传输速率最高可达1 Mbps。TPT3243有SOP28、TSSOP28、SSOP28和QFN5x5 - 32封装，工作温度范围为 - 40°C至125°C。
商品特性
- 符合TIA/EIA - 232 - F和ITU V.28标准要求
- 宽电源电压范围：单+3 V至+5.5 V
- 三个驱动器和五个接收器
- 工作速率高达1 Mbps
- 低待机电流：典型值为1μA
- 仅需四个外部0.1μF电容
- 自动断电功能，在未检测到有效RS - 232信号时禁用驱动器输出
- RS - 232总线引脚具备ESD保护
- ±18 kV（HBM）
- ±20 kV（IEC61000 - 4 - 2，接触放电）
- ±25 kV（IEC61000 - 4 - 2，空气间隙放电）
应用领域
- 电池供电设备
- 工业人机界面
- 笔记本电脑
- 服务器
- 打印机
