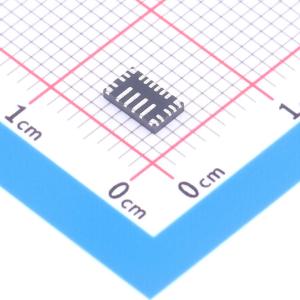

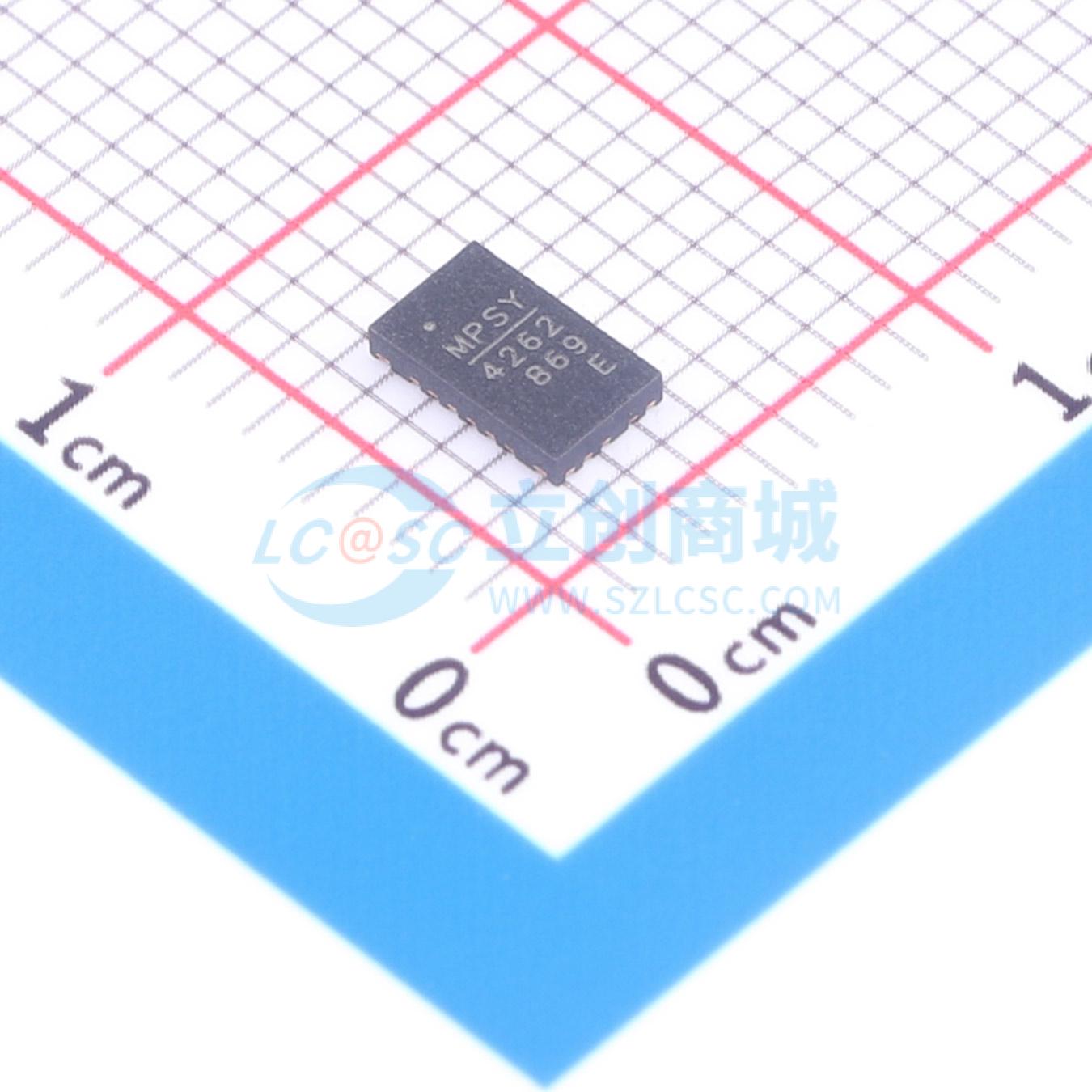

温馨提醒：图片仅供参考，商品以实物为准
MPQ4262GQVE-0002-AEC1-Z
MPQ4262GQVE-0002-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4262GQVE-0002-AEC1-Z
- 商品编号
- C39752185
- 商品封装
- QFN-20(3x5)
- 包装方式
- 编带
- 商品毛重
- 14.25克(g)
商品参数
参数完善中
商品概述
MPQ4262是一款集成了两个低端功率MOSFET（LS-FET）的升降压转换器。该器件可在特定输入电压（VIN）供电范围内提供最高100W的峰值输出功率，具备出色的效率。 MPQ4262适用于USB供电（USB PD）应用。它可通过I²C接口与外部USB PD控制器配合工作。I²C接口和一次性可编程（OTP）存储器可提供灵活的可配置参数。 故障保护包括恒流限流、输出过压保护（OVP）和热关断（TSD）。 MPQ4262仅需要少量易于采购的标准外部元器件，采用QFN-20 (3mmx5mm)封装。
商品特性
- 100W升降压转换器，集成低端MOSFET（LS-FET）
- 集成高端功率MOSFET（HS-FET）栅极驱动器
- 启动输入电压（VIN）范围:3.6V 至 36V
- 当输出电压（VOUT）> 3.5V时，支持VIN下降至2.8V
- 输出电压（VOUT）范围:1V 至 36V
- 最高输出电流（IOUT）:5A
- 峰值效率最高可达98%
- I²C可配置参考电压（VREF）范围:0.1V 至 2.147V，分辨率为1mV
- 精准输出恒流限流:精度±5%
- 符合带PPS规格的USB PD 3.0标准
- 可选择280kHz、420kHz或580kHz开关频率（fSW）
- 可选择强制PWM模式或自动PFM/PWM模式
- 输出偏置VCC LDO，用于提升效率
- 接地短路到电池保护
- 通过RSENS实现线路压降补偿
- 支持I²C、告警提醒和一次性可编程（OTP）存储器
- EN关断时无源放电
- 提供输出过流保护（OCP）、过压保护（OVP）和热关断保护
- 采用带可焊侧翼的QFN-20 (3mmx5mm)封装
- 提供AEC-Q100 Grade 1车规级版本
应用领域
- USB供电集线器
- USB供电充电端口
- 无线充电
