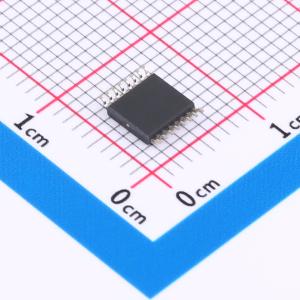

温馨提醒：图片仅供参考，商品以实物为准

TMUX1308APWR

针对高阻抗负载进行优化的5V双向8:1单通道和4:1双通道电流注入控制多路复用器

描述: TMUX1308A 和 TMUX1309A 为通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。TMUX1308A 是 8:1 单通道（单端）多路复用器，而 TMUX1309A 是 4:1 双通道（差分）多路复用器。这些器件可在源极(Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1308APWR
商品编号: C39707757
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TMUX1308A 和 TMUX1309A 为通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。TMUX1308A 是 8:1 单通道（单端）多路复用器，而 TMUX1309A 是 4:1 双通道（差分）多路复用器。这些器件可在源极(Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。 TMUX13xxA 器件具有内部注入电流控制功能，从而无需外部二极管和电阻器网络（通常用于保护开关并使输入信号保持在电源电压范围之内）。内部注入电流控制电路允许禁用或启用的信号路径上的信号超过电源电压。电压高于 VDD 的禁用通道不会影响已启用信号路径的信号。此外，TMUX13xxA 器件没有到电源引脚的内部二极管路径，从而消除了损坏连接到电源引脚的元件或为电源轨提供意外电源的风险。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压下运行时，这些阈值支持 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

注入电流控制
反向供电保护
无到 VDD 的 ESD 二极管路径
宽电源电压范围：1.62V 至 5.5V
低导通电容
双向信号路径
针对高阻抗负载进行了优化
轨到轨运行
兼容 1.8V 逻辑电平
失效防护逻辑
先断后合开关
针对开启和关闭通道的电池短路保护
功能安全型可提供用于功能安全系统设计的文档
TMUX1308A - 与业界通用的 4051、4851 和 1308 多路复用器引脚兼容
TMUX1309A - 与业界通用的 4052、4852 和 1309 多路复用器引脚兼容

应用领域

模拟和数字多路复用和多路信号分离
诊断和监控
数据中心交换机
远程无线电单元 (RRU)
机架式服务器
电表
电器
空调机
多功能打印机
串式逆变器
IP 网络摄像头
点钞机
非公路用车控制系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	1.62V~5.5V
	导通时间(ton)	37ns
	导通电阻(Ron)	220Ω

	属性	参数值
	关闭时间(toff)	55ns
	工作温度	-40℃~+125℃
	导通电容(Con)	14pF
	带宽	500MHz
	传播延迟(tpd)	10ns
