9.5折

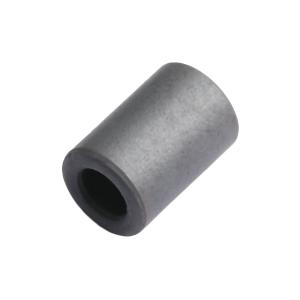

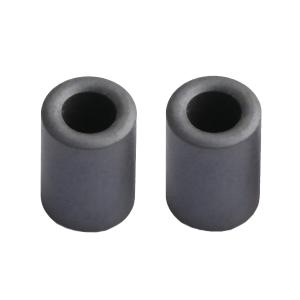

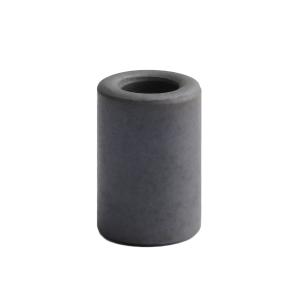

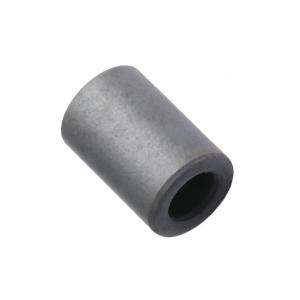

canfeng(灿峰) 钳位滤波器 铁氧体RH类磁环 F2 RH15.7*23.6*9
- 工业品
价格：￥1.293615
原价：￥ 1.3617
60+￥1.217615￥1.2817
1248+￥1.027615￥1.0817
6240+￥0.989615￥1.0417
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-15.7x23.6x9
- 商品编号
- C39676063
- 商品毛重
15.2克(g)
- 材质 F2
- 外径/mm 15.7
广东仓222
购买数量
个
(1248个/箱，最小起订量6个，递增量：6)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 15.7 |
| 高度/mm | 23.6 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 9 |
| 25MHZ | 80 |
| 100MHZ | 130 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
型号为CRH-15.7x23.6x9的钳位滤波器，采用F2铁氧体材质，符合RoHS合规要求
2
电气性能稳定：Z1参数为80±25MIN（测试频率21-80Q KHZ），Z2参数为130±100MIN（测试频率22-130Q KHZ），Z4参数为100MIN（测试频率100Q KHZ），测试环境温度25±5℃、湿度60±8%
3
精准尺寸控制：A尺寸15.7±0.3mm，B尺寸23.6±0.5mm，C尺寸9±0.3mm，绕线规格为Z:Φ0.5*100L(mm)*0.5TS
4
严格外观标准：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
适配专业测试仪器：支持HP4191A阻抗分析仪等设备检测，确保性能可靠
使用场景 APPLICATIONS
1
适用于通信设备信号线缆的电磁干扰（EMI）抑制，提升信号传输稳定性
2
可用于工业控制设备电源线路的滤波处理，减少电源噪声对设备的影响
3
适用于消费电子（如电脑、家电）内部线缆的抗干扰应用，改善产品电磁兼容性（EMC）
4
适用于汽车电子系统中线缆的EMI滤波，保障车载设备正常运行
5
可用于医疗电子设备的信号线路抗干扰，确保设备精准工作
注意事项 PRECAUTIONS
1
安装时需匹配线缆尺寸，避免线缆与磁环内径不匹配导致安装不牢固或影响滤波效果
2
避免对磁环施加过度拉伸、挤压或撞击，防止外观破损（如裂纹、毛刺超标）影响性能
3
存储环境应保持干燥通风，温度避免超过110℃（F2材质居里温度＞110℃），防止磁性能下降
4
安装后需检查磁环外观，确认无缺陷面积超标、毛刺过长等问题，确保产品符合使用标准
5
使用过程中若发现磁环性能异常（如滤波效果下降），应及时更换并联系专业人员检测
