9.5折

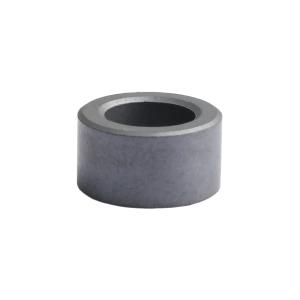

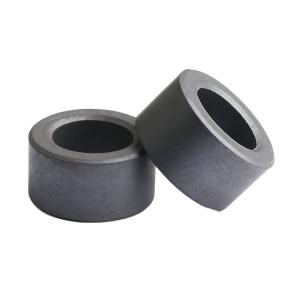

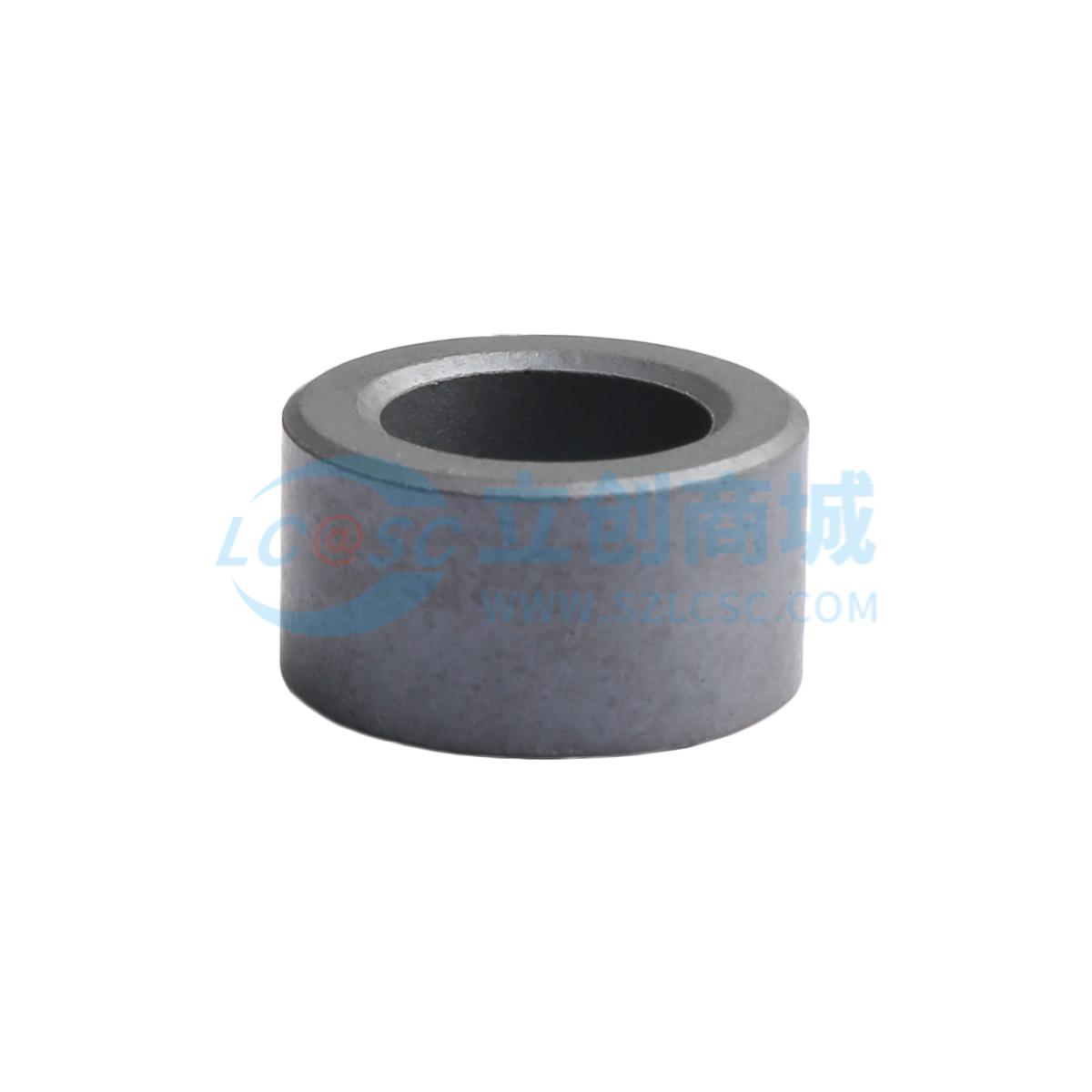

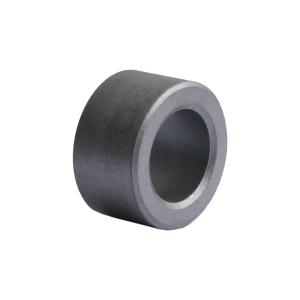

canfeng(灿峰) 屏蔽滤波器 铁氧体T类磁环 F2 T22.5*12.7*13.8
- 工业品
价格：￥1.9475
原价：￥ 2.05
10+￥1.8335￥1.93
200+￥1.5485￥1.63
1080+￥1.4915￥1.57
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CT2-22.5x12.7x13.8
- 商品编号
- C39676062
- 商品毛重
13.814815克(g)
- 材质 F2
- 外径/mm 22.5
广东仓104
购买数量
个
(1080个/箱，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | T类磁环 |
| 材质 | F2 |
| 外径/mm | 22.5 |
| 高度/mm | 12.7 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 13.8 |
| 25MHZ | 30 |
| 100MHZ | 80 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质特性：采用F2型铁氧体材质，初始磁导率650±20%，比损耗因子200×10^-6（100MHz），饱和磁通密度330（1600Am）MT，居里温度>110℃，电阻率>10^5Ω·m，使用频率范围0.1-1.5MHz
2
尺寸规格：外形尺寸为22.5×12.7×13.8mm，各维度公差±0.5mm，符合精密安装要求
3
电气性能：阻抗指标优异，21-30MHz时Z1≥9.0Ω MIN，22-80MHz时Z2≥25Ω MIN，100MHz时Z4≥100Ω MIN，能有效抑制高频电磁干扰
4
外观标准：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，保证产品外观质量
5
环保合规：通过RoHS认证，符合环保要求
使用场景 APPLICATIONS
适用于计算机、通信设备、消费电子、工业控制设备等领域，用于抑制电源线、数据线等线缆上的高频电磁干扰（EMI），改善信号完整性，提高设备抗干扰能力，确保电子系统稳定运行，尤其适合需要减少噪声传输的电子设备布线环节
注意事项 PRECAUTIONS
1
安装时应尽量靠近干扰源或被保护设备入口处，以获得最佳滤波效果
2
线缆需按规格紧密绕在磁环上（Φ0.5×100L(mm)×0.5TS），确保接触良好
3
避免磁环受到剧烈冲击或摔落，防止磁芯破损影响性能
4
存储于干燥通风环境，避免潮湿和高温
5
使用温度范围需符合产品要求（检测环境温度25±5℃），避免超出居里温度导致磁性能下降
