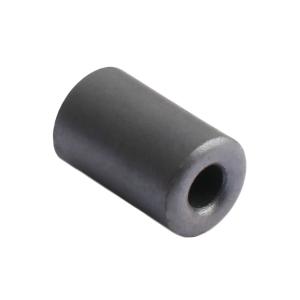

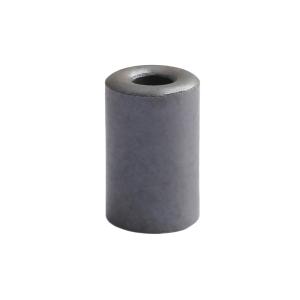

canfeng(灿峰) 钳位滤波器 铁氧体RH类磁环 F2 RH11.5*18*5
- 工业品
价格：￥0.646855
原价：￥ 0.6809
70+￥0.608855￥0.6409
1372+￥0.513855￥0.5409
7840+￥0.494855￥0.5209
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-11.5x18x5
- 商品编号
- C39676061
- 商品毛重
6.963289克(g)
- 材质 F2
- 外径/mm 11.5
广东仓658
购买数量
个
(196个/托盘，最小起订量7个，递增量：7)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 11.5 |
| 高度/mm | 18 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 5 |
| 25MHZ | 65 |
| 100MHZ | 135 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1

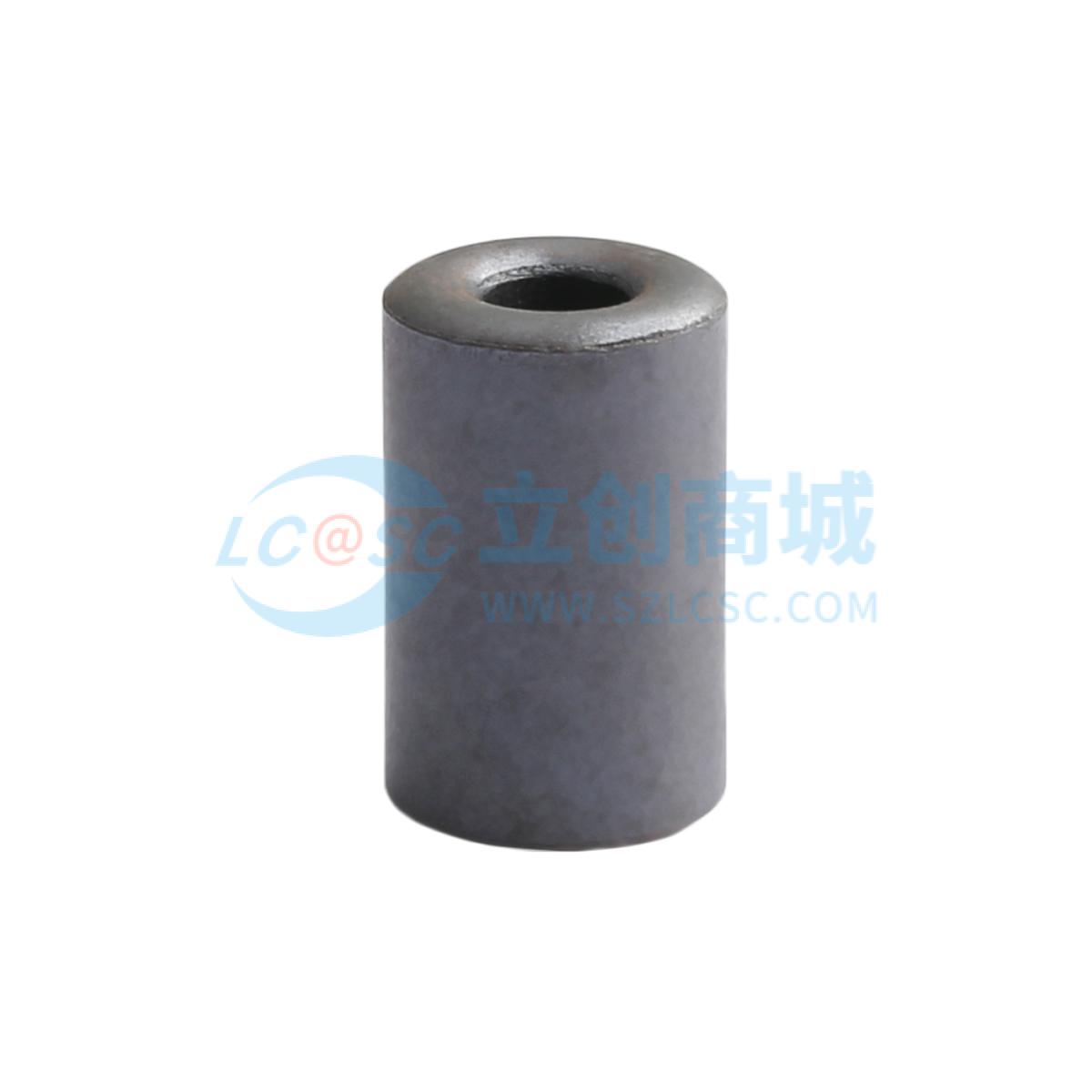

型号为CRH-11.5x18x5的铁氧体RH类钳位滤波器磁环，尺寸参数精准：A（外径）11.5±0.3mm，B（长度）18±0.5mm，C（内径）5±0.3mm
2
电气性能优异：25MHz频率下阻抗Z1≥65Ω，100MHz频率下阻抗Z2≥135Ω，有效抑制电磁干扰
3
材质特性稳定：初始磁导率850±20%，比损耗因子16.0（1MHz），饱和磁通密度350MT（1600A/m），剩磁200MT，矫顽力20A/m，居里温度>110℃，电阻率>10⁵Ω·m，密度4.7g/cm³，使用频率范围0.1-1.5MHz
4
外观质量严格：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
合规性与包装：符合RoHS标准，内包装采用泡盒，外包装为纸箱，每箱贴有包含品名、数量、批号、检验员的标签
使用场景 APPLICATIONS
1
电子设备线缆抗干扰：适用于电源适配器、USB数据线、HDMI线等各类连接线，减少电磁辐射对设备的影响
2
工业控制领域：用于PLC、传感器、伺服驱动器等设备的信号传输线，提升信号稳定性
3
汽车电子系统：汽车内部线束（如音响、导航、ECU连接线）的EMI抑制，保障车载设备正常工作
4
通讯设备：路由器、交换机、基站等通讯产品的数据线缆，降低信号干扰，提高传输质量
5
家电产品：电视机、冰箱、洗衣机等家电的内部线缆，减少电磁干扰对家电性能及周边设备的影响
注意事项 PRECAUTIONS
1
避免高温环境：使用温度勿超过居里温度（>110℃），以防磁环性能下降
2
正确安装：磁环需紧密贴合线缆，避免松动导致抗干扰效果减弱
3
外观检查：使用前确认磁环无超标缺陷（如一处缺陷面积>1mm²、总缺陷面积>2mm²等）
4
存储条件：存放于干燥环境，湿度保持在适宜范围，避免潮湿影响性能
5
禁止私自修改：勿拆解或改变磁环结构，以免破坏其电磁特性
6
环境适配：电气性能测试在温度25±5℃、湿度60±8%环境下进行，实际使用时需考虑环境因素对性能的影响
