9.5折

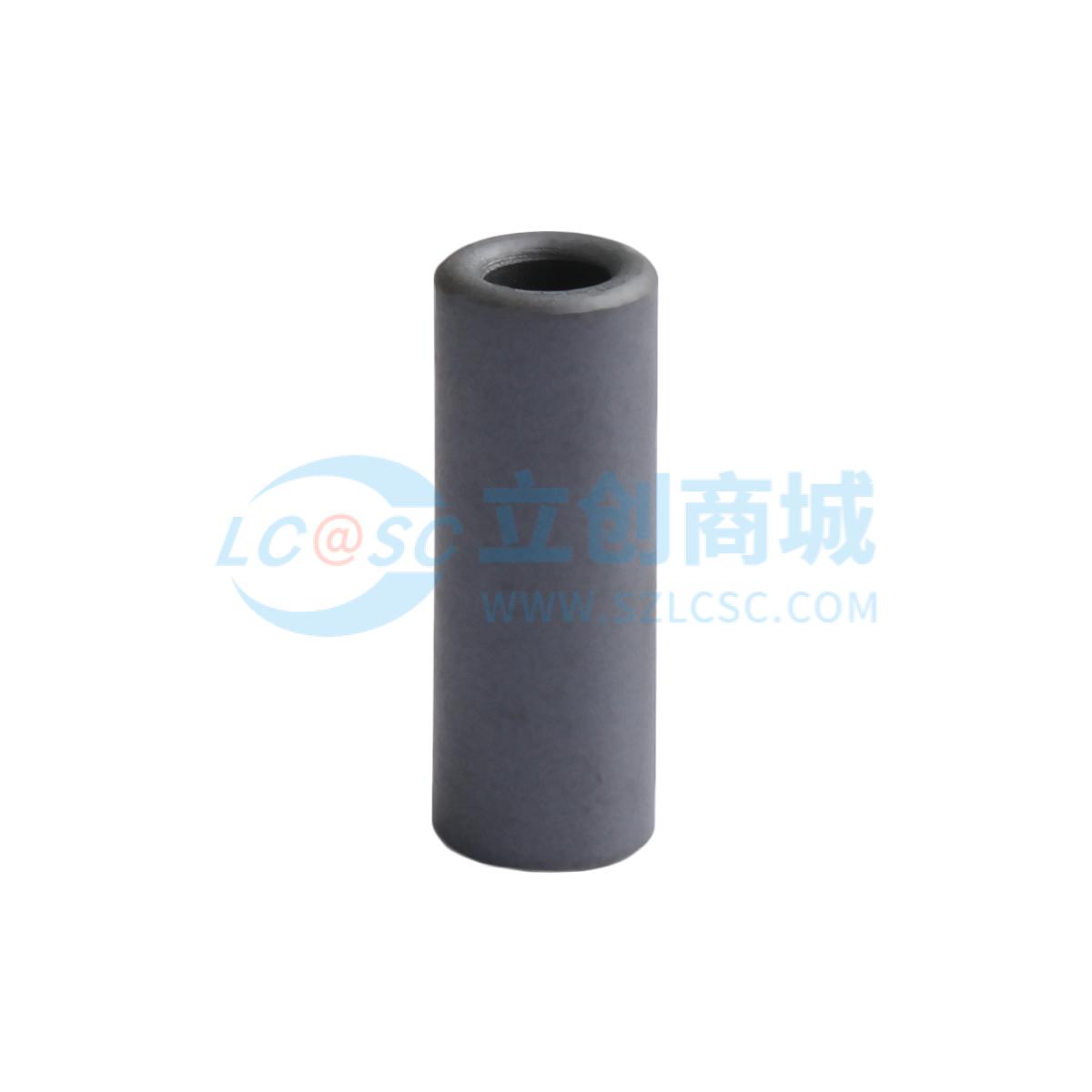

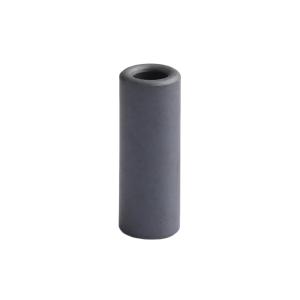

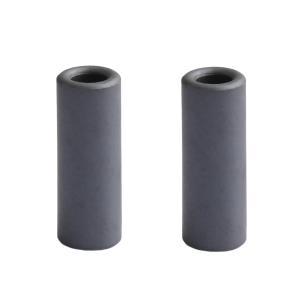

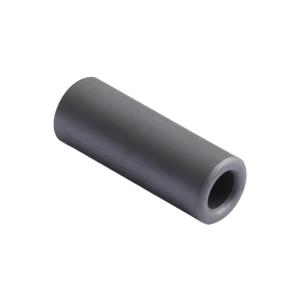

canfeng(灿峰) 钳位滤波器 铁氧体RH类磁环 F2 RH9*24.5*5
- 工业品
价格：￥0.7277
原价：￥ 0.766
60+￥0.68495￥0.721
1152+￥0.578075￥0.6085
6912+￥0.5567￥0.586
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-9x24.5x5
- 商品编号
- C39676060
- 商品毛重
5.3125克(g)
外径
高度
内径
广东仓282
购买数量
个
(192个/托盘，最小起订量6个，递增量：6)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 9 |
| 高度/mm | 24.5 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 5 |
| 25MHZ | 55 |
| 100MHZ | 120 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质为F2铁氧体，初始磁导率μi=650±20%，比损耗因子tanδ/μi=200×10^-6@100MHz，饱和磁通密度Bs=330mT@1600A/m，居里温度Tc>110℃，电阻率ρ>10^5Ω·m，使用频率范围0.1-1.5MHz，密度d=5g/cm³
2
尺寸规格：A=9.00±0.5mm，B=24.5±0.5mm，C=5.00±0.3mm，公差控制严格
3
电气性能：阻抗Z1≥55Ω@9KHz，Z2≥120Ω@25MHz，Z3≥250Ω@100MHz（测试条件：温度25±5℃，湿度60±8%）
4
外观要求：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
符合RoHS环保标准，无有害物质
6
采用泡棉盒内包装+纸箱外包装，包装标签包含品名、数量、批号、检验员等信息，便于管理和追溯
使用场景 APPLICATIONS
1
用于抑制电子设备中的电磁干扰（EMI），适用于电源线路、信号线路、数据线等各类线缆的共模/差模干扰滤波
2
广泛应用于通信设备（如路由器、交换机）、计算机及周边设备（如笔记本、打印机）、消费电子（如手机充电器、音响）、工业控制设备（如PLC、传感器）、汽车电子等领域
3
帮助设备满足电磁兼容性（EMC）测试要求，提升设备运行稳定性，减少干扰对设备性能的影响
注意事项 PRECAUTIONS
1
安装时需将磁环紧密套在线缆上，确保无松动，以保证最佳滤波效果
2
避免在高温环境（超过110℃）下长期使用，防止磁环磁性能下降或失效
3
运输和存储过程中应避免碰撞、摔落，防止磁环出现裂纹、破损等外观缺陷
4
安装过程中不要用力拉扯线缆，以免损坏磁环或线缆绝缘层
5
若发现磁环表面有明显破损、缺陷或磁性能下降，应及时更换，避免影响设备EMC性能
6
遵循产品规格书中的电气性能参数使用，不要超出额定范围
