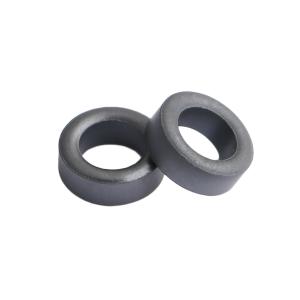

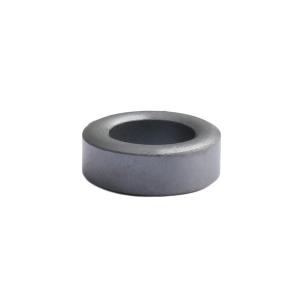

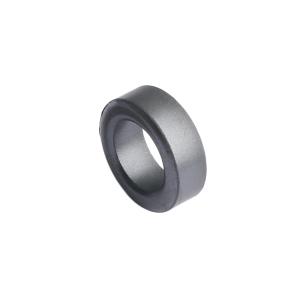

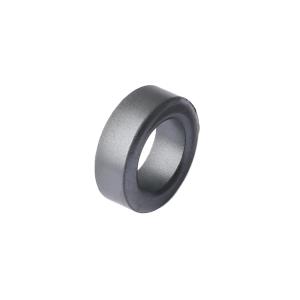

canfeng(灿峰) 钳位滤波器 铁氧体T类磁环 F2-AP RH16*6*10
- 工业品
价格：￥0.49311
原价：￥ 0.5479
50+￥0.46431￥0.5159
1000+￥0.39231￥0.4359
5000+￥0.37791￥0.4199
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CT2-16x6x10
- 商品编号
- C39676052
- 商品毛重
3.332克(g)
- 材质 F2
- 外径/mm 16
广东仓675
购买数量
个
(250个/袋，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 16 |
| 高度/mm | 6 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 10 |
| 25MHZ | 20 |
| 100MHZ | 40 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
结构规格精准：采用铁氧体T类磁环设计，外径A为16.00±0.5mm，高度B为6.00±0.3mm，内径C为10.00±0.5mm，尺寸公差严格控制，适配性强
2
电气性能稳定：在25±5℃、湿度60±8%环境下，阻抗Z值在20-40MHz频率段≥20Ω，40-100MHz频率段≥40Ω，滤波效果可靠
3
材质特性优异：使用F2型号铁氧体材料，初始磁导率μi650±20%，饱和磁通密度Bs330(1600A/m)MT，居里温度Tc＞110℃，电阻率ρ＞10^5Ω·m，磁性能出色
4
合规性保障：符合RoHS标准，通过IATF16949等质量体系认证，产品质量有保障
5
外观质量严格：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，外观整洁无瑕疵
使用场景 APPLICATIONS
1
电子设备EMI抑制：适用于计算机、服务器、路由器等网络设备，减少电磁干扰，提升运行稳定性
2
通讯设备信号优化：用于通讯基站、交换机、调制解调器等，降低电磁辐射对信号传输的影响
3
汽车电子系统：适配汽车ECU、车载娱乐系统、导航设备，抑制车内电子元件间的电磁干扰
4
工业自动化设备：在PLC控制柜、传感器、伺服电机线缆中使用，减少工业环境电磁干扰
5
消费电子配件：用于手机充电器、平板适配器、音响设备线缆，降低电磁辐射，提升使用安全性
注意事项 PRECAUTIONS
1
安装要求：磁环需与线缆紧密贴合，避免松动；根据线缆直径选择合适内径，防止安装不牢固
2
环境限制：避免极端温度（超出25±5℃）或高湿度（超出60±8%）环境长期使用，远离强腐蚀性物质
3
存储规范：放置于干燥通风阴凉处，避免阳光直射雨淋，禁止与尖锐物品混放
4
操作须知：轻拿轻放，防止磁环破裂；出现裂纹破损立即停止使用；绕线方式需符合要求（Z:Φ0.5*100L(mm)*0.5TS）
5
线缆适配：确保线缆规格与磁环适配，不正确绕线会降低滤波性能
